| Номер в госреестре | 88138-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НАМИТ-10-2 УХЛ2 |
| Изготовитель | Открытое акционерное общество "Самарский трансформатор" (ОАО "Самарский трансформатор"), г. Самара |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НАМИТ-10-2 УХЛ2 предназначены для применения в электрических цепях переменного тока промышленной частоты напряжением 6 кВ и 10 кВ с целью передачи сигнала измерительной информации измерительным приборам в цепях учета, защиты, автоматики, сигнализации и контроля изоляции в сетях с изолированной нейтралью или заземленной через дугогасящий реактор.
Трансформаторы напряжения НАМИТ-10-2 УХЛ2 (далее - трансформаторы) состоят из магнитопроводов, собранных из электротехнической стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией. Магнитопроводы с обмотками соединены между собой с помощью ряда конструктивных элементов в единую конструкцию и представляют собой активную часть трансформатора.
Трансформаторы представляют собой соединенные конструктивно в единое целое трансформатор напряжения контроля изоляции ТНКИ и трансформатор нулевой последовательности ТНП, размещенные в одном баке, залитом трансформаторным маслом.
Первичные обмотки трехобмоточного транформатора ТНКИ предназначены для включения на линейные напряжения «АВ», «ВС» и «СА», первичная обмотка однофазного трансформатора нулевой последовательности ТНП включается в нейтраль основного трансформатора и служит для защиты трансформатора ТНКИ от повреждений при однофазных замыканиях и феррорезонанса.
К трансформаторам данного типа относятся трансформаторы напряжения НАМИТ-10-2 УХЛ2 с серийными №№ 3993120000002, 3993120000001, 0224130000003, 0224130000001.
Трансформаторы напряжения расположены на территории подстанций ООО «Башкирэнерго».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.
Пломбирование трансформаторов не предусмотрено.

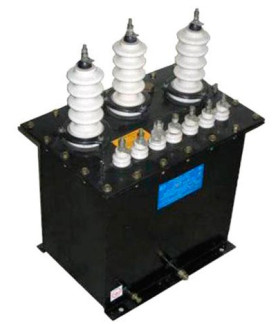

Рисунок 1 - Общий вид трансформаторов напряжения НАМИТ-10-2 УХЛ2
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| сер. № 3993120000002 | сер. №№ 3993120000001, 0224130000003, 0224130000001 | |
| Номинальное напряжение обмоток, кВ: | ||
| первичной | 10 | 6 |
| основной вторичной | 0,1 | 0,1 |
| дополнительной вторичной | 0,1/V3 | 0,1/V3 |
| Номинальная мощность вторичной обмотки, ВА | 200 | 200 |
| Номинальная частота, Г ц | 50 | 50 |
| Класс точности вторичной обмоток для измерений и учета | 0,5 | 0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | УХЛ 2 от -60 до +55 |
Знак утверждения типа наносится
на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НАМИТ-10-2 УХЛ2 | 4 шт. |
| Паспорт | - | 4 экз. |
| Формуляр | - | 4 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п. 2 «Принцип действия и конструкция» документа «Трансформатор напряжения НАМИТ-10-2 УХЛ2. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 27 декабря 2019 г. № 3389 «Об утверждении Государственного первичного специального эталона единицы электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 25.07.2025 |
