| Номер в госреестре | 88112-23 |
| Наименование СИ | Денситометры в комплекте с набором мер оптической плотности |
| Обозначение типа СИ | LCNDT DT-300 |
| Изготовитель | Wen Zhou Lu Cheng NDT Equipment Corp. (LCNDT), Китайская Народная Республика |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Денситометры в комплекте с набором мер оптической плотности LCNDT DT-300 (далее
- денситометры в комплекте с набором мер) предназначены для измерений в проходящем свете диффузной оптической плотности черно-белых материалов, измерений при помощи денситометров и других средств измерений.
Денситометры в комплекте с набором мер представляют собой денситометр DT-300 (далее - денситометр) и набор мер оптической плотности на рентгеновской плёнке STRUCTURIX CETIFIED DENSTEP (далее - набор мер оптической плотности на рентгеновской плёнке) с 15 полями прямоугольной формы, с различной оптической плотностью (от 0,10 до 5,00 Б).
Принцип действия денситометров в комплекте с набором мер основан на преобразовании фотоприемным устройством излучения, прошедшего через измеряемый образец, в электрический сигнал с последующей цифровой индикацией числовых значений оптической плотности.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, наносится печатным способом на наклейку на лицевую сторону денситометров и печатным способом на рентгеновскую плёнку наборов мер оптической плотности.
Денситометры в комплекте с набором мер с заводскими номерами:
- 300216 (в комплекте с набором мер оптической плотности на рентгеновской плёнке заводской номер 2122059);
- 300217 (в комплекте с набором мер оптической плотности на рентгеновской плёнке заводской номер 2122067);
- 300218 (в комплекте с набором мер оптической плотности на рентгеновской плёнке заводской номер 2122068);
- 300219 (в комплекте с набором мер оптической плотности на рентгеновской плёнке заводской номер 2612012);
- 300220 (в комплекте с набором мер оптической плотности на рентгеновской плёнке заводской номер 2612013).
Нанесение знака поверки и пломбирование денситометров в комплекте с набором мер не предусмотрено.

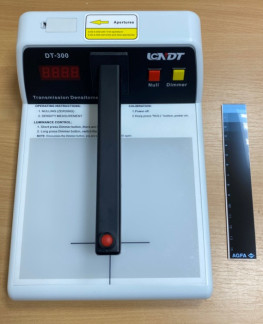

Общий вид денситометров в комплекте с набором мер, представлен на рисунке 1.
Общий вид с обозначением места нанесения маркировки, представлен на рисунке 2.
Рисунок 1 - Общий вид денситометров в Рисунок 2 - Общий вид с обозначением места комплекте с набором мер нанесения маркировки
Место маркировки и заводского номера
Денситометры в комплекте с набором мер функционируют под управлением встроенного программного обеспечения (ПО).
Выделение метрологически значимой части не предусмотрено, всё ПО является метрологически значимым и находится в постоянном запоминающем устройстве (ПЗУ) микропроцессора, размещённом внутри корпуса денситометров, и не доступно для внешней модификации.
Конструкция денситометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон значений диффузной оптической плотности набора мер оптической плотности на рентгеновской плёнке в проходящем свете в спектральном диапазоне от 340 до 770 нм1), Б | от 0,10 до 5,00 |
| Диапазон измерений диффузной оптической плотности в проходящем свете в спектральном диапазоне от 340 до 770 нм при помощи денситометра, Б | от 0,10 до 5,00 |
| Наименование характеристики | Значение |
| Границы абсолютной погрешности значений диффузной оптической плотности набора мер оптической плотности на рентгеновской плёнке в проходящем свете в спектральном диапазоне от 340 до 770 нм, Б: - в диапазоне от 0,10 до 2,00, Б включ. | ±0,02 |
| - в диапазоне св. 2,00 до 4,00, Б включ. | ±0,05 |
| - в диапазоне св. 4,00 до 5,00, Б | ±0,12 |
| Границы абсолютной погрешности измерений диффузной оптической плотности в проходящем свете в спектральном диапазоне от 340 до 770 нм при помощи денситометра, Б: - в диапазоне от 0,10 до 2,00, Б включ. | ±0,02 |
| - в диапазоне св. 2,00 до 4,00, Б включ. | ±0,05 |
| - в диапазоне св. 4,00 до 5,00, Б | ±0,12 |
| ^ Действительные значения диффузной оптической плотности набора мер оптической | |
| плотности на рентгеновской плёнке определяются в процессе поверки. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество полей набора мер, шт | 15 |
| Габаритные размеры, мм, не более: | |
| Набор мер оптической плотности на рентгеновской плёнке | |
| -высота | 35 |
| -длина | 230 |
| Денситометр | |
| -длина | 360 |
| -ширина | 260 |
| -высота | 120 |
| Диаметр апертуры денситометра, мм | 3 |
| Масса, г, не более: | |
| Набор мер | 3 |
| Денситометр | 1700 |
| Параметры электрического питания | |
| - напряжение переменного тока, В | от 90 до 264 |
| - частота переменного тока, Г ц | от 47 до 63 |
| Средняя наработка на отказ, г | 2 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, оС | от +21 до +25 |
| - относительная влажность воздуха, %, не более | 60 |
| - атмосферное давление, кПа | от 78 до 122 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Денситометр в комплекте с набором мер оптической плотности: -денситометр -набор мер оптической плотности на рентгеновской плёнке | LCNDT DT-300 DT-300 STRUCTURIX CETIFIED DENSTEP | 1 шт. 1 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации «Денситометры в комплекте с набором мер оптической плотности LCNDT DT-300» п. «Измерение».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности».
