| Номер в госреестре | 88107-23 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГСН-100 |
| Изготовитель | Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ"), г. Саратов |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГСН-100, (далее - резервуары), предназначены для измерения объёма нефтепродуктов, а также для их приема, хранения и отпуска
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня их наполнения.
Резервуары представляют собой закрытый стальной сосуд в виде горизонтально установленного цилиндра.
Резервуары установлены на металлических опорах, оборудованы люками-лазами для обслуживания во время эксплуатации.
Резервуары оснащены трубопроводами приема и выдачи, предохранительными клапанами и имеют наружное и внутреннее антикоррозионные покрытия.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен аэрографическим способом на корпус резервуара. Номер имеет цифровое обозначение, состоящее из сочетания арабских цифр.
Резервуары стальные горизонтальные цилиндрические РГСН-100: зав. № 211-21-100, зав. № 212-21-100, зав. № 213-21-100 расположены на территории котельной ООО «БашРТС», по адресу: 452920, Республика Башкортостан, г. Агидель, Комсомольский бульвар, 1.
Нанесение знака поверки на средство измерений не предусмотрено.

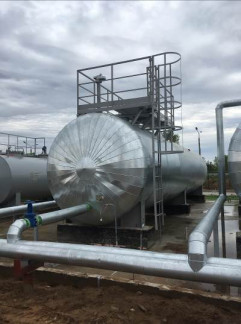

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГСН-100
Пломбирование резервуаров стальных горизонтальных цилиндрических РГСН-100 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости (при объемном методе), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм | |
| - внутренний диаметр | 3000 |
| - длина цилиндрической части | 14000 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 20 |
Знак утверждения типа наносится
на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГСН-100 | 3 шт. |
| Паспорт | - | 3 экз. |
приведены в п. 3 «Порядок работы» паспорта на резервуар
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 12.06.2025 |
