| Номер в госреестре | 88028-23 |
| Наименование СИ | Системы лазерные для центровки валов |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "ACOEM AB", Швеция |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерные для центровки валов (далее - системы) предназначены для измерений линейных перемещений при смещении осей вращения сопрягаемых валов при регулировке и центровке оборудования.
Принцип действия систем основан на фотоэлектрической индикации лазерного луча, формируемого лазерным излучением, с помощью светочувствительного фотоприемника при смещении блоков измерительных относительно начального положения. Отклонения лазерного луча вызываются несоосностью осей вращения сопрягаемых валов. Определение несо-осности осей вращения сопрягаемых валов производится считыванием отклонений лазерного луча при одновременном проворачивании валов с установленными на них блоками измерительными. Данные измерений от блоков измерительных передаются в программу на планшетном компьютере, в которой отображаются результаты измерений и рекомендации по регулировке оборудования.
Системы состоят из двух блоков измерительных (комплектуются попарно: M7, S7 или M4 Ex, S4 Ex) со встроенным инклинометром и выносного беспроводного дисплейного блока, представленного в виде планшетного компьютера с операционной системой Android. В конструкцию блоков измерительных входит лазерный модуль и фотоприемник (детектор) на основе ПЗС-матрицы. В рабочем режиме блоки измерительные располагаются друг против друга на расстоянии не более 5 м (блоки M4 Ex, S4 Ex) и не более 10 м (блоки M4, S4). Лазерный луч, формируемый каждым блоком измерительным, проецируется на детектор противоположного блока.
Длина волны лазерного излучения - 650 нм (цвет - красный), мощность - 1мВт, класс опасности лазера 2 в соответствии с ГОСТ IEC 60825-1-2013 «Безопасность лазерных изделий».
Системы с блоками измерительными M4 Ex, S4 Ex изготавливают во взрывозащищенном исполнении.
Нанесение знака поверки на системы не предусмотрено. Заводской номер наносится на фирменную табличку, расположенную с тыльной стороны блоков измерительных систем; способ нанесения - типографская печать на наклейке; формат - цифровой код, состоящий из арабских цифр.

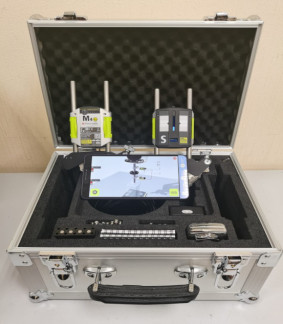

Общий вид систем с указанием мест пломбировки и нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид систем.
Место
пломбировки
Конструкция блоков измерительных систем исключает возможность несанкционированного влияния на внутреннее программное обеспечение (далее - ПО). Автономное программное обеспечение, которое устанавливается на планшетный компьютер с операционной системой Android, служит для передачи данных, поступающих от блоков измерительных с целью визуализации, сбора, обработки, и архивации. Данное программное обеспечение устанавливается из магазина приложений производителя операционной системы Play Google или, при отсутствии интернет-связи, из файла apk.
Таблица 1 - Идентификационные данные (признаки)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FixturLaser-Shaft_Alignment |
| Номер версии (идентификационный номер) ПО | V2.0.0 и выше |
| Цифровой идентификатор ПО | отсутствует |
Защита автономного программного обеспечения «FixturLaser-Shaft_Alignment» от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «Высокий».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для блоков измерительных |
| M7 S7 M4 Ex S4 Ex | |
| Диапазон измерений линейных перемещений, мм | ±12 |
| Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм | ±(0,007 + 0,003 • L), где L - измеряемое перемещение, мм |
| Наименование характеристики | Значение для блоков измерительных | |||
| M7 | S7 | M4 Ex | S4 Ex | |
| Тип питания | Встроенный литий - ионный перезаряжаемый аккумулятор | |||
| Г абаритные размеры измерительных блоков, мм, не более - ширина - высота - глубина | 77 92 33 | |||
| Масса, г, не более | 220 | 190 | 220 | 190 |
| Условия эксплуатации: | ||||
| - диапазон температуры окружающего воздуха, °С | от -10 до +50 | от 0 до +50 | ||
| - относительная влажность воздуха, %, без конденсата | от 10 до 90 | |||
| Степень защиты от воздействия окружающей среды | IP65 | |||
| Маркировка взрывозащиты группы II, по ГОСТ 31610.0-2014 | - | 2Ex ic op is IIC T4 Gc Х | ||
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система лазерная для центровки валов в составе: - подвижный блок измерительный - неподвижный блок измерительный - выносной беспроводной дисплейный блок (планшетный компьютер с операционной системой Android) | M7 или M4 Ex S7 или S4 Ex | 1 шт. 1 шт. 1 шт.* |
| Комплект вспомогательных и крепежных приспособлений | - | 1 компл. |
| Зарядное устройство с кабелями | - | 1 компл. |
| USB-накопитель с руководством пользователя и копией ПО | - | 1 шт. |
| Паспорт: - для систем с блоками измерительными M7, S7 - для систем с блоками измерительными М4 Ex, S4 Ex | Р-0347RU P-0335RU | 1 экз. 1 экз. |
| *- поставляется по заказу за отдельную плату. | ||
приведены в:
—руководстве по эксплуатации «Системы лазерные для центровки валов с блоками измерительными M7, S7» п. 6.1 «Центровка валов горизонтальных машин», п. 7.1 «Центровка валов вертикальных машин»;
— руководстве по эксплуатации «Системы лазерные для центровки валов c блоками измерительными М4 Ex, S4 Ex» п. 4.1 «Центровка валов горизонтальных машин», п. 5.1 «Центровка валов вертикальных машин».
Техническая документация фирмы «Acoem AB», Швеция.
| Зарегистрировано поверок | 29 |
| Поверителей | 3 |
| Актуальность данных | 24.10.2025 |
