| Номер в госреестре | 87962-23 |
| Наименование СИ | Комплексы течеискательные |
| Обозначение типа СИ | ТИ1-ЗОНД+ |
| Изготовитель | Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан"), г. Москва; Общество с ограниченной ответственностью "РЕСУРС И СЕРВИС" (ООО "РЕСУРС И СЕРВИС"), Московская область, г. Химки |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы течеискательные ТИ1-ЗОНД+ (далее - комплексы) предназначены для измерений, объемной доли газов гелия (He), водорода (H2), диоксида углерода (СО2), этилена (С2Н4), суммы углевородородов (ECxHy), оксидов азота (NOx), относительной влажности воздуха, паров воды (H2O) в воздухе при проведении неразрушающего контроля герметичности, при поиске и локализации мест течей в технологическом оборудовании, а также при анализе и контроле состава атмосферного воздуха и воздуха рабочей зоны.
Принцип действия измерительного элемента - щупа, применяемого в комплексе для измерений объемной доли газов СО2, С2Н4, ECxHy, NOx, паров H2O в воздухе - инфракрасный оптический, основанный на поглощении молекулами газов инфракрасного излучения, для измерения объемной доли газов He, Н2 в воздухе - звукорезонансный принцип, основанный на измерении скорости звука в исследуемом газе.
Комплексы представляют переносной портативный прибор, состоящий из блока управления, предназначенного для управления процессом измерений, обработки и отображения полученных результатов, а также присоединяемого к нему щупа - преобразователя дифференциального со встроенным кабелем и соединительным разъемом.
На лицевой панели блока управления размещен цветной жидкокристаллический дисплей, клавиши управления. В верхней части - разъем для подключения щупов. Обработка измерительной информации осуществляется с помощью микропроцессора по предварительно построенным градуировочным характеристикам. Комплексы могут быть отградуированы на один или несколько из газов Н2, СО2, С2Н4, ECxHy, паров H2O, NOx или гелий, а также на определение относительной влажности воздуха.
Помимо преобразователя дифференциального к комплексу может быть подключен звукорезонансный гелиевый преобразователь ЗР для поиска течей до 10"6 м3Па/с (по пробному газу гелию), а также ультразвуковой преобразователь УЗ для поиска грубых течей (> 10 л/ч) в вакуумируемых и барических объектах контроля на большом (до 40 метров) расстоянии.
По запросу комплекс может быть оснащен динамиком для подачи звукового сигнала о превышении заданной концентрации определяемого газа.
Знак утверждения типа и серийный номер и по системе нумерации изготовителя наносится на шильдик, изготовленный методом шелкографии, расположенный на задней стенке блока управления. Формат серийного номера - цифровой.
Комплексы могут быть выпущены во взрывозащищенном исполнении.

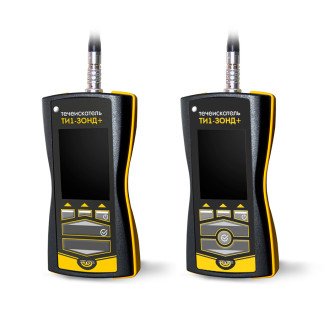

Общий вид комплексов представлен на рисунке 1.
Рисунок 1 - Общий вид комплекса течеискательного ТИ1-ЗОНД+
Пломбирование и нанесение знака поверки на комплексы не предусмотрено.
Комплексы оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить управление комплексами и контроль процесса измерений, осуществлять сбор экспериментальных данных.
Для комплексов также разработано внешнее программное обеспечение, устанавливаемое на персональный компьютер, предназначенное для построения градуировочных характеристик, отображения, дальнейшей обработки и хранения измерительной информации.
Конструкция комплексов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Обновление ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные программного обеспечения (в таблице - ПО)
| Идентификационные данные | Значение для | |
| встроенного ПО | внешнего ПО | |
| Идентификационное наименование ПО | ТИ1 - AKASCAN | ZondMeasure |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 | не ниже 2.0 |
| Цифровой идентификатор ПО | - | - |
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значения |
| Диапазон измерений объемной доли газов*, % | от 0,03 до 100 |
| Диапазон измерений относительной влажности воздуха***, % | от 1 до 85 |
| Пределы допускаемой относительной погрешности измерений относительной влажности воздуха, % | ± 30 |
| Пределы допускаемой абсолютной погрешности измерений объемной доли газов**, %, в поддиапазоне от 0,03 до 0,1 % включ | ± 0,03 |
| Пределы допускаемой относительной погрешности измерений объемной доли газов**, %, в поддиапазоне св.0,1 до 100 %, | ± 30 |
| * Не, Н2, СО2, С2Н4, ECxHy, паров H2O, NOx диапазон измерений может быть ограничен, указывается в руководстве по эксплуатации конкретного экземпляра и не может быть изменен пользователем в процессе эксплуатации ** Не, Н2, СО2, С2Н4, ECxHy, паров H2O, NOx *** диапазон измерений может быть ограничен, указывается в руководстве по эксплуатации конкретного экземпляра и не может быть изменен пользователем в процессе эксплуатации | |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значения |
| Диапазон показаний объемной доли газов, % | от 0 до 100 |
| Диапазон показаний объемной доли гелия, % | от 0 до 100 |
| Диапазон показаний относительной влажности воздуха, % | от 0 до 85 |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | от 9 до 12 |
| Время работы от аккумулятора, не менее, мин | 240 |
| Г абаритные размеры, мм, не более блока управления | |
| - длина | 165 |
| - высота | 40 |
| - ширина | 90 |
| преобразователя | |
| - длина | 500 |
| - высота | 100 |
| - ширина | 100 |
| Масса, кг, не более | |
| блока управления | 0,4 |
| преобразователя | 0,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +40 |
| - относительная влажность, %, не более | 93 |
наносится на переднюю панель электронного блока методом шелкографии или фотохимическим методом и на титульном листе руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность | ||
| Наименование | Обозначение | Количество |
| 1 Электронный блок | ТИ1-ЗОНД+ | 1 шт. |
| 2 Преобразователь гелиевый звуко-резонансный | ЗР | 1 шт. |
| 3 Преобразователь пироэлектрический | ПЭ | 1 шт. |
| 4 Преобразователь ультразвуковой | УЗ | 1 шт. |
| 5 Большой параболический усилитель для ультразвукового преобразователя | - | 1 шт. |
| 6 Малый параболический усилитель для ультразвукового преобразователя | - | 1 шт. |
| 7 Контрольная течь | КТ-1 | 1 шт. |
| 8 Контрольная течь | КТ-2 «Акустика» | 1 шт. |
| 9 Контрольная течь | КТ-3 «Вакуум» | 1 шт. |
| 10 У стройство формирования акустического ультразвукового поля | - | 1 шт. |
| 11 Флэш карта с ПО | - | 1 шт. |
| 12 Адаптер питания | - | 1 шт. |
| 13 Наушники | - | 1 шт. |
| 14 Сумка для переноски | - | 1 шт. |
| 15 Руководство по эксплуатации | ТИ 30 20.00.00.00 РЭ | 1 экз. |
| Примечание - Количество и тип по позициям со 2 по 10 определяются при заказе | ||
методика (метод) измерений приведен в разделе V Руководства по эксплуатации ТИ 30 20.00.00.00 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Минпромторга Российской Федерации от 31 декабря 2020 г. № 2315;
ТУ 4215-005-92466551-2018 Комплексы течеискательные «ТИ1-Зонд+». Технические условия.
| Зарегистрировано поверок | 17 |
| Поверителей | 3 |
| Актуальность данных | 24.10.2025 |
