| Номер в госреестре | 87785-22 |
| Наименование СИ | Датчики состояния поверхности дорожного полотна |
| Обозначение типа СИ | ДВПД-03 |
| Изготовитель | Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 22.12.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики состояния поверхности дорожного полотна ДВПД-03 (далее - датчик ДВПД-03, датчики ДВПД-03) предназначены для автоматических измерений толщины слоя жидких атмосферных осадков на поверхности дорожного покрытия.
Конструкция датчиков ДВПД-03 представляет собой монолитный блок в форме усеченного конуса со встроенной электронной платой, на поверхности которой расположены электроды. Плата заливается компаундом. Для обеспечения электропитания и связи к плате подключен неразъемный сигнально питающий кабель.
Принцип действия датчиков ДВПД-03 основан на зависимости электрической емкости и проводимости между электродами, расположенными на верхней поверхности датчиков ДВПД-03, от состояния поверхности дорожного покрытия. Результаты измерения емкости и электрической проводимости между разными электродами обрабатываются по определенному алгоритму, в результате чего определяется толщина слоя жидких атмосферных осадков на поверхности дорожного покрытия, наличие воды, снега, льда, солевых растворов. Для измерения толщины слоя жидких атмосферных осадков и оценки состояния поверхности в датчике используются сенсорные элементы на основе графитовых электродов. Различные сочетания электродов используются для измерения толщины слоя жидких атмосферных осадков, а также для оценки качественного состояния поверхности (сухо, влажно, мокро, лед, наличие солевых растворов).
После усиления и предварительных преобразований сигналов с электродов они поступают на микроконтроллер. Микроконтроллер осуществляет обработку входных сигналов по заложенной в нем программе и формирует цифровые коды состояния поверхности, значения толщины слоя жидких атмосферных осадков. Далее информация передается на внешнее устройство обработки по интерфейсу RS-485.
Датчики ДВПД-03 выпускаются в двух исполнениях, отличающихся количеством электродов на передней поверхности датчика. У исполнения ДВПД-03.01 часть электродов заглублена в компаунд, у исполнения ДВПД-03.02 все электроды располагаются на передней поверхности датчика. Исполнение ДВПД-03 предназначено для дорог с небольшой загруженностью дорожного движения, исполнение ДВПД-03.02 предназначено для дорог с высокой загруженностью дорожного движения.

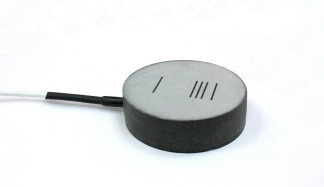

Общий вид датчиков ДВПД-03 (исполнения ДВПД-03.01, ДВПД-03.02) представлен на рисунках 1, 2. Схема расположения электродов на передней поверхности датчиков ДВПД-03 (исполнения ДВПД-03.01, ДВПД-03.02) представлена на рисунках 3, 4.
Нанесение знака поверки на датчик ДВПД-03 не предусмотрено.
Заводской номер, состоящий из 10 арабских цифр, наносится на кабель датчиков ДВПД-03 в виде наклейки. Места нанесения заводского номера и знака утверждения типа датчиков ДВПД-03 представлены на рисунке 1.
Пломбирование датчиков ДВПД-03 не предусмотрено.
Датчики ДВПД-03 функционируют под управлением встроенного программного обеспечения (далее - ПО). Встроенное ПО обеспечивает управление датчиками ДВПД-03, позволяет осуществлять сбор, обработку и передачу данных в линии связи.
Конструкция датчиков ДВПД-03 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные встроенного ПО указаны в таблице 1.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные встроенного ПО
| Наименование программного обеспечения | Значение |
| Идентификационное наименование ПО | RSCS |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.0 |
| Цифровой идентификатор | A0752915h* |
| *контрольная сумма указана для версии 2.0.0 |
Метрологические и технические характеристики представлены в таблицах 2, 3
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | Значение обеспечивается при температуре, °С |
| Диапазон измерений толщины слоя жидких атмосферных осадков, мм | от 0,1 до 4,0 | от 0 до +60 |
| Пределы допускаемой абсолютной погрешности измерений толщины слоя жидких атмосферных осадков, мм | ±(0,05+0,2-H*) | от 0 до +60 |
| *Н - значение толщины слоя жидких атмосферных осадков, измеренное датчиком ДВПД-03, мм | ||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 12,0±0,6 |
| Потребляемая мощность, Вт, не более | 0,8 |
| Условия эксплуатации: - температура воздуха, °С | от -50 до +60 |
| - относительная влажность воздуха, % | от 0 до 100 |
| - атмосферное давление, гПа | от 500 до 1100 |
| Масса с кабелем, кг, не более | 1,2 |
| Габаритные размеры, мм, не более: - диаметр основания | 94 |
| - диаметр вершины | 92 |
| - высота | 35 |
| Средняя наработка до отказа, ч, не менее | 8000 |
| Средний срок службы, лет, не менее | 8 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP68 |
Таблица 4 - Комплектность датчиков ДВПД-03
| Наименование | Обозначение | Количество |
| Датчик состояния поверхности дорожного полотна | ДВПД-03 x | 1 шт. |
| Руководство по эксплуатации | МРАШ.408946.004 РЭ | 1 экз. |
| Паспорт | МРАШ.408946.004 ПС | 1 экз. |
| Примечание: x - исполнение датчика ДВПД-03 | ||
Сведения о методиках (методах) измерений приведены в главе 2 «Использование по назначению» руководства по эксплуатации МРАШ.408946.004 РЭ.
Технические условия МРАШ.408946.004 ТУ «Датчики состояния поверхности дорожного полотна ДВПД-03. Технические условия».
Правообладатель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)
ИНН 7709047435
Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а Телефон: 8-(495) 640-74-25 Web-сайт: www.mm94.ru E-mail: info@mm94.ru
