| Номер в госреестре | 87717-22 |
| Наименование СИ | Анализаторы жидкостей |
| Обозначение типа СИ | U-50 |
| Изготовитель | HORIBA Advanced Techno Co., Ltd., Япония |
| Год регистрации | 2022 |
| Срок свидетельства | 19.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкостей U-50 (далее - анализаторы) предназначены для автоматических периодических или непрерывных измерений удельной электрической проводимости (УЭП), рН, окислительно-восстановительного потенциала (ОВП), мутности, температуры (Т) и массовой концентрации растворенного кислорода (OXI) при контроле питьевой, природной (поверхностной), технологической, бытовой и очищенной сточной воды.
Принцип действия анализатора заключается в измерении электрического сигнала, поступающего с одного из датчиков физико-химических параметров жидкости. Принцип действия измерительных каналов (далее - ИК) рН и окислительно-восстановительного потенциала - потенциометрический, принцип действия ИК массовой концентрации растворенного в воде кислорода
- полярографический, принцип действия ИК УЭП - кондуктометрический, принцип действия ИК мутности - оптический (нефелометрический), принцип действия ИК температуры основан на преобразовании электрического сопротивления, поступающего в электронный блок от первичного преобразователя, пропорционально измеряемой величине.
Анализатор является переносным прибором и конструктивно состоит из первичного преобразователя (зонда) и вторичного преобразователя (контрольного блока) - блока управления. Датчики определяемых параметров, количество которых определяется при заказе, размещены в зонде.

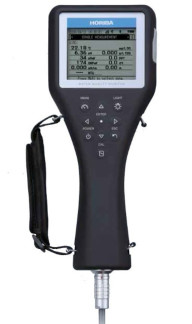

Анализаторы выпускаются следующих модификаций: U-51, U-52, U-53, U-54, U-52G, U-53G, U-54G. Модификации различаются числом определяемых параметров, типом датчика мутности и могут комплектоваться соединительными кабелями длиной 2, 10 и 30 метров. Модели U-52G, U-53G, U-54G оснащены блоком GPS, расположенным в верхней части контрольного блока. Общий вид анализатора приведен на Рис.1а-1г. Заводской номер анализатора, состоящий из 8 заглавных латинских букв и арабских цифр, нанесен типографским методом на клеевую табличку, расположенную на задней панели вторичного преобразователя (рис. 1в). Первичный преобразователь так же имеет заводской номер, состоящий из 8 заглавных латинских букв и арабских цифр, нанесенный методом гравировки на металлической плашке, расположенной на боковой части (рис. 1г).
На лицевой панели блока управления находится жидкокристаллический (ЖК) дисплей для цифрового отображения результатов измерений и клавиатура для выбора и управления режимами работы.
В анализаторах предусмотрена автоматическая компенсация температуры (при измерениях рН и УЭП), минерализации и атмосферного давления (при измерениях массовой концентрации растворенного в воде кислорода). Микропроцессорный контроллер блока управления выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.
Соединение зонда с блоком управления осуществляется при помощи кабеля.
Глубина погружения зонда в воде - до 30 м. Металлические части зонда изготовлены из нержавеющей стали.
Анализатор снабжен USB портом для обмена данными с персональным компьютером и другими устройствами.
Нанесение знака поверки на анализатор не предусмотрено.
Пломбирование датчиков не предусмотрено.
Рисунок 1в - Общий вид задней поверхности Рисунок 1г - Общий вид боковой
вторичного преобразователя (контрольного поверхности первичного преобразователя
блока) с указанием места нанесения (зонда) с указанием места нанесения
заводского номера заводского номера
Анализаторы оснащены программным обеспечением, которое осуществляет его функционирование, выполнение измерений, передачу результатов измерений на внешние устройства для их обработки, визуализации и хранения. Данное программное обеспечение разработано фирмой-изготовителем специально для решения задач измерения параметров воды. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню анализатора путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Программное обеспечение защищено паролем, которым владеет только изготовитель анализатора или сервисный инженер.
Влияние программного обеспечения на метрологические характеристики датчиков учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р.50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения |
| U-50 Controller software | P2000266001F | не ниже 1.52.00 |
| U-50 Sensor software | P2000267001D | не ниже 1.48.00 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений рН | от 1 до 14 |
| Пределы допускаемой абсолютной погрешности ИК рН | ±0,1 |
| Диапазон измерений удельной электрической проводимости (УЭП), мСм/см | от 0,005 до 0,999 от 1,00 до 9,99 от 10,0 до 99,9 от 0,5 до 99,9 |
| Пределы допускаемой абсолютной погрешности ИК УЭП, мСм/см | ±0,02 ±0,2 ±2 ±0,2 |
| Диапазон показаний окислительно-восстановительного потенциала (ОВП), мВ | от -1999 до +1999 |
| Диапазон измерений окислительно-восстановительного потенциала (ОВП), мВ | от -128 до +1231 |
| Пределы допускаемой абсолютной погрешности ИК ОВП, мВ | ±15 |
| Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3 | от 0,01 до 50 |
| Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 | от 1 до 20 |
| Пределы допускаемой абсолютной погрешности ИК массовой концентрации растворенного кислорода, мг/дм3 | ±0,4 |
| Наименование характеристики | Значение |
| Диапазон измерений мутности, ЕМФ, для модификаций: U52, U52G U54, U54G U53, U53G | от 0,2 до 20 включ. св.20 до 800 от 1 до 100 включ. св.100 до 1000 от 0,2 до 10 включ. св.10 до 30 включ. св.30 до 1000 |
| Пределы допускаемой приведенной (к диапазону) погрешности ИК мутности в диапазоне от 0,2 до 20 включ., % | ±10 |
| Пределы допускаемой относительной погрешности ИК мутности в диапазоне св.20 до 800, % | ±5 |
| Пределы допускаемой абсолютной погрешности ИК мутности в диапазоне от 1 до 100 включ., ЕМФ | ±5 |
| Пределы допускаемой относительной погрешности ИК мутности в диапазоне св.100 до 1000, % | ±5 |
| Пределы допускаемой приведенной (к диапазону) погрешности ИК мутности в диапазоне от 0,2 до 10 включ., % | ±5 |
| Пределы допускаемой абсолютной погрешности ИК мутности в диапазоне св.10 до 30 включ., ЕМФ | ±1,5 |
| Пределы допускаемой относительной погрешности ИК мутности в диапазоне св.30 до 1000, % | ±10 |
| Диапазон измерений температуры воды, °С | от -5 до +55 |
| Пределы допускаемой абсолютной погрешности ИК температуры, °С | ±(0,3+ 0,005-11 1) |
| Таблица 3 - Основные технические характе | ристики |
| Наименование характеристики | Значение |
| Электропитание: - напряжение, В - потребляемая мощность, В-А, не более | (24 ± 3,6) |
| 5 | |
| Габаритные размеры первичного преоб- | |
| разователя (зонда), мм, не более: | |
| - длина | 340 |
| - диаметр | 96 |
| Габаритные размеры вторичного преоб- | |
| разователя (контрольного блока), мм, не | |
| более: | |
| - длина | 115 |
| - ширина | 66 |
| -высота | 283 (335 с модулем GPS) |
| Масса первичного преобразователя (зонда), кг, не более | 1,8 |
| Масса вторичного преобразователя (контрольного блока), кг, не более | 0,8 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура анализируемой среды, °С | от 0 до +55 |
| - температура окружающей среды, °С | от - 40 до +60 |
| - для первичного преобразователя | |
| (зонда) | от -5 до +55 |
| - для вторичного преобразователя | |
| (контрольного блока) | от -5 до +45 |
| - относительная влажность не более, % | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 8 |
| Средняя наработка до отказа, не менее, ч | 36 400 |
Знак утверждения типа наносится
на титульном листе Руководства по эксплуатации типографским способом и на клеевую табличку, расположенную на задней панели контрольного блока анализаторов.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор жидкостей: | U-50 | 1 шт. |
| - первичный преобразователь (зонд) | U-5*/ U-5*G (в зависимости от модификации) | |
| - вторичный преобразователь (контрольный блок) | U-5000/U-5000G (при наличии модуля GPS) | |
| Набор комплектующих и запасных частей | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Щелочные батареи | LR14 | 4 шт. |
приведены в пп. 6.3-6.9, 6.11 документа «Анализаторы жидкостей U-50. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771
ГОСТ 8.558 - 2009 (Часть 1). ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 8.120-2014. ГСИ. Государственная поверочная схема для средств измерений pH; Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г.№ 2315;
Стандарт предприятия HORIBA Advanced Techno Co Ltd., Япония.
Правообладатель
Фирма HORIBA Advanced Techno Co., Ltd., Япония
Адрес: Head Office/Factory 2, Miyanohigashi, Kisshoin Minami-Ku Kyoto 601-8510, Japan. Телефон: +81-75-321-7184 E-mail: info@horiba.co.jp Web-сайт: www.horiba.com
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
