| Номер в госреестре | 87223-22 |
| Наименование СИ | Резервуары горизонтальные |
| Обозначение типа СИ | РГСПД |
| Изготовитель | Общество с ограниченной ответственностью "Металлург" (ООО "Металлург"), г. Тюмень |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные РГСПД (далее - резервуары) предназначены для измерений объема жидкостей, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их жидкостью до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой горизонтально установленные стальные односекционные двустенные сосуды цилиндрической формы с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуаров.
Установка резервуаров РГСПД - подземная.
Резервуары изготовлены в следующих модификациях: РГСПД-10-2220 с заводским номером 591, РГСПД-25-2760 с заводскими номерами 602, 603, РГСПД-50-2780 с заводскими номерами 593, 594.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом сублимации на маркировочную табличку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.
Общий вид резервуаров РГСПД с указанием мест нанесения заводских номеров приведены на рисунках 1, 2, 3, 4, 5.
Нанесение знака поверки на средство измерений не предусмотрено.

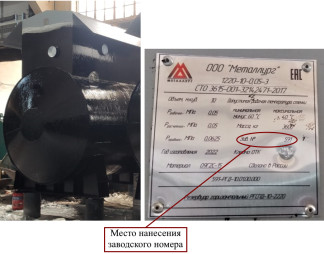

Место нанесения заводского номера
Рисунок 1 - Общий вид резервуара РГСПД-10-2220 № 591 с указанием места нанесения
заводского номера
Место нанесения заводского номера
Рисунок 2 - Общий вид резервуара РГСПД-25-2760 № 602 с указанием места нанесения заводского номера
Рисунок 3 - Общий вид резервуара РГСПД-25-2760 № 603 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 4 - Общий вид резервуара РГСПД-50-2780 № 593 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 5 - Общий вид резервуара РГСПД-50-2780 № 594 с указанием места нанесения заводского номера
Пломбирование резервуаров РГСПД не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГСПД-10-2220 | РГСПД-25-2760 | РГСПД-50-2780 | |
| Номинальная вместимость, м3 | 10 | 25 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | ||
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -60 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный | РГСПД-10-2220 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
| Руководство по эксплуатации | 591-РГД-10.01.00.000 РЭ | 1 шт. |
| Резервуар горизонтальный | РГСПД-25-2760 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
| Руководство по эксплуатации | 602-РГД-25.01.00.000 РЭ | 1 шт. |
| Резервуар горизонтальный | РГСПД-25-2760 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
| Руководство по эксплуатации | 603-РГД-25.01.00.000 РЭ | 1 шт. |
| Резервуар горизонтальный | РГСПД-50-2780 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
| Руководство по эксплуатации | 593-РГД-50.01.00.000 РЭ | 1 шт. |
| Резервуар горизонтальный | РГСПД-50-2780 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
| Руководство по эксплуатации | 594-РГД-50.01.00.000 РЭ | 1 шт. |
приведены в пункте 6.1 раздела 6 «Эксплуатация резервуара» руководства по эксплуатации.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
