| Номер в госреестре | 87222-22 |
| Наименование СИ | Резервуары горизонтальные |
| Обозначение типа СИ | РГСП |
| Изготовитель | Общество с ограниченной ответственностью "Металлург" (ООО "Металлург"), г. Тюмень |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные РГСП (далее - резервуары) предназначены для измерений объема жидкостей, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их жидкостью до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой горизонтально установленные стальные односекционные сосуды цилиндрической формы с плоскими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуаров.
Установка резервуаров РГСП - подземная.
Резервуары изготовлены в следующих модификациях: РГСП-10-2220 с заводскими номерами 585, 588, 592, 597, 600, РГСП-100-3240 с заводскими номерами 589, 590.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом сублимации на маркировочную табличку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.

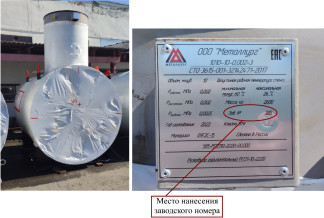

Общий вид резервуаров РГСП с указанием мест нанесения заводских номеров приведены на рисунках 1, 2, 3, 4, 5, 6, 7.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид резервуара РГСП-10-2220 №585 с указанием места нанесения
заводского номера
Место нанесения заводского номера
Рисунок 2 - Общий вид резервуара РГСП-10-2220 №588 с указанием места нанесения заводского номера

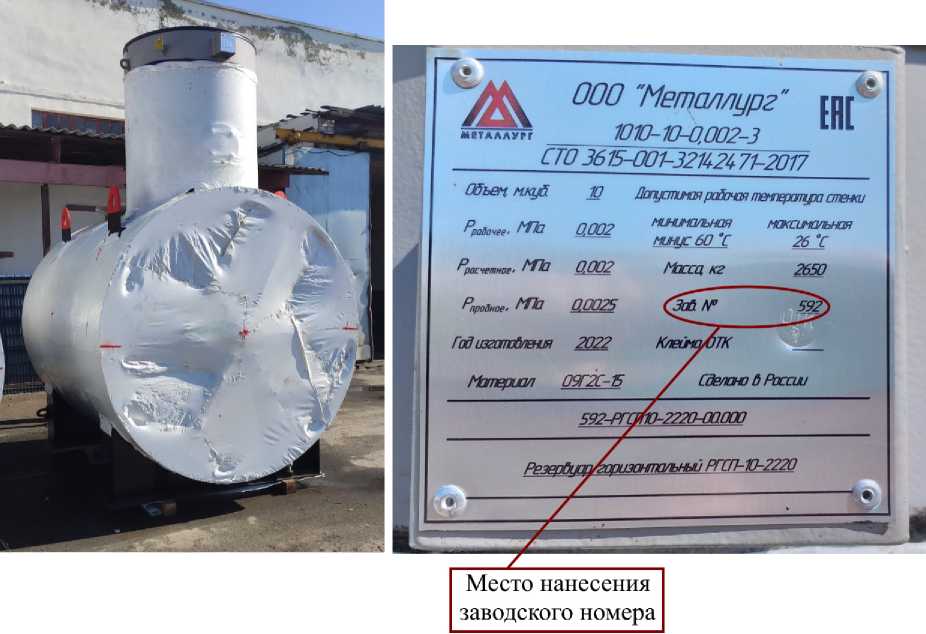

Рисунок 3 - Общий вид резервуара РГСП-10-2220 №592 с указанием места нанесения
заводского номера
Место нанесения заводского номера
Рисунок 4 - Общий вид резервуара РГСП-10-2220 №597 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 5 - Общий вид резервуара РГСП-10-2220 №600 с указанием места нанесения
заводского номера
Место нанесения заводского номера
Рисунок 6 - Общий вид резервуара РГСП-100-3240 №589 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 7 - Общий вид резервуара РГСП-100-3240 №590 с указанием места нанесения заводского номера
Пломбирование резервуаров РГСП не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГСП-10-2220 | РГСП-100-3240 | |
| Номинальная вместимость, м3 | 10 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| РГСП-10-2220 | РГСП-100-3240 | ||
| Заводские номера | |||
| 585, 588, 592, 597, 600 | 589 | 590 | |
| Средний срок службы, лет, не менее | 25 | 25 | 30 |
| Условия эксплуатации: | |||
| Температура окружающего воздуха, оС | от -60 до +50 | ||
| Атмосферное давление, кПа | от 84,0 до 106,7 | ||
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный | РГСП-10-2220 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
| Руководство по эксплуатации | РГС(П).00.000 РЭ | 1 шт. |
| Резервуар горизонтальный | РГСП-100-3240 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
| Руководство по эксплуатации | РГС(П).00.000 РЭ | 1 шт. |
приведены в пункте 6.1 раздела 6 «Эксплуатация резервуара» руководства по эксплуатации.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
