| Номер в госреестре | 87160-22 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | TSR |
| Изготовитель | Techno Controls, Индия |
| Год регистрации | 2022 |
| Срок свидетельства | 20.10.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые TSR (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры обмотки статора электродвигателей.
Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры окружающей среды.
ТС выпускаются в следующих модификациях: TSRA, TSRB, TSRC, TSRD, TSRE, TSRF, TSRH, TSRK, отличающихся количеством ЧЭ (у TSRD, TSRF - два ЧЭ) и конструкцией исполнения. ТС состоит из ЧЭ с выводами для крепления соединительных проводов образующих единую конструкцию и имеет известную зависимость электрического сопротивления от температуры. ЧЭ распространяется по всей поверхности для измерения средней температуры, так как монтаж на объекте измерений осуществляется путем зажатия между обмотками двигателя генератора, в следствие чего, демонтаж ТС без нарушения целостности конструкции невозможен.
Термопреобразователи выпускаются с 2-x, 3-х и 4-х проводной схемой подключения.
Серийные номера в виде буквенно-цифрового обозначения нанесены этикетку ТС типографским методом, прикрепленной на кабель ТС.
Знак поверки на средство измерений не предусмотрено. Пломбирование ТС не предусмотрено.
Общий вид ТС приведен на рисунке 1.

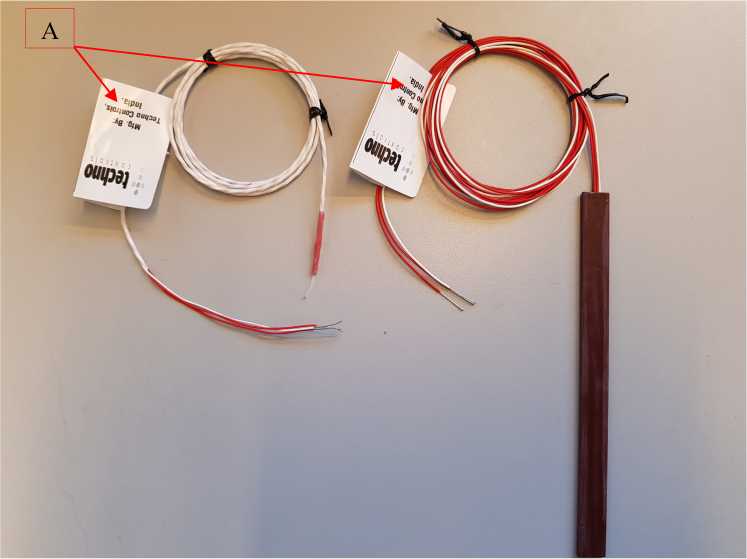

Рисунок 1 - Общий вид ТС и место нанесения серийного номера: А - место нанесения серийного номера.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -50 до +180 |
| Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 | Pt100, Pt10001) |
| Температурный коэффициент ТС а, °C-1 | 0,00385; 0,003911) |
| Класс допуска ТС по ГОСТ 6651-2009 | А, В1) |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009: - для А; - для В | ±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
| 1)- в зависимости от заказа | |
Таблица 2 - основные технические характеристики
| Наименование характеристики | Значение |
| Время термической реакции ТС, с, не более | 15 |
| Электрическое сопротивление изоляции при температуре от +15 до +35 оС и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее | 100 |
| Максимальный измерительный ток, мА | 10 |
| Количество ЧЭ, шт. - TSRA, TSRB, TSRC, TSRE, TSRH - TSRD, TSRF - TSRK | 1 2 1 или 2 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающего воздуха, о С | от -50 до +180 |
| - относительная влажность окружающего воздуха (без конденсации), % | от 20 до 95 |
| Габаритные размеры, мм, не более: - длина монтажной части - TSRA, TSRB, TSRC, TSRD, TSRH | 480 |
| - TSRK | 503 |
| - TSRE, TSRF | 605 |
| - ширина монтажной части - TSRA, TSRB, TSRC, TSRH | 26 |
| - TSRE, TSRF | 31 |
| - TSRD | 21 |
| - диаметр монтажной части - TSRK | 26 |
| Маркировка взрывозащиты1) | Ex e IIC Gb U Ex ia IIC Ga U |
| Масса, не более, кг | 5 |
| Срок эксплуатации лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Примечание: 1) - в зависимости от заказа |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплект средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления платиновый | TSR | 1 шт. |
| Руководство по эксплуатации | - | 1 экз.1) |
| Паспорт | - | 1 экз. |
| 1) - поставляется на партию на конкретный адрес | ||
приведены в разделе 1.5 «Устройство и работа» руководства по эксплуатации.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Техническая документация Techno Controls.
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 12.12.2025 |
