| Номер в госреестре | 87123-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Мичуринское районное управление Акционерного общества "Транснефть - Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические номинальной вместимостью 5 м3, 6 м3, 16 м3, 20 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС представляют собой горизонтальные стальные сосуды цилиндрической формы подземного исполнения с плоскими и усеченно-коническими днищами, оборудованные люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуаров.
Резервуары стальные горизонтальные цилиндрические РГС имеют несколько модификаций: РГС-5, РГС-6, РГС-16, РГС-20 в зависимости от вместимости.
Резервуары стальные горизонтальные цилиндрические РГС расположены на территории ЛПДС «Становая-1» МРУ АО «Транснефть - Дружба», 399710, Липецкая область, Становлянский район, п. Дружба.
Заводские номера резервуаров стальных горизонтальных цилиндрических РГС нанесены печатным способом в паспорт и аэрографическим способом на металлическую табличку, расположенную на люке резервуара.
Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификаций РГС-5, РГС-6, РГС-16 (подземного исполнения) представлен на рисунке 1.
Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификации РГС-20 (подземного исполнения) представлен на рисунке 2.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-5 представлена на рисунке 3.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-6 представлена на рисунке 4.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-16 представлена на рисунке 5.
Фотографии горловин и заводских номеров резервуаров стальных горизонтальных цилиндрических РГС, модификации РГС-20 представлены на рисунках 6-7.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификаций РГС-5, РГС-6, РГС-16 (подземного исполнения)
Рисунок 2 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификации РГС-20 (подземного исполнения)

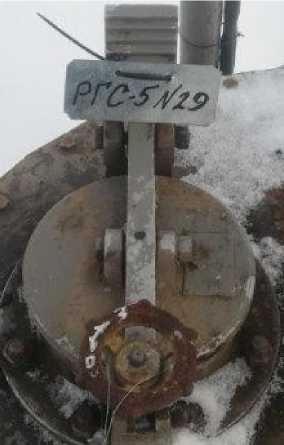

Рисунок 3 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-5, заводской номер 29

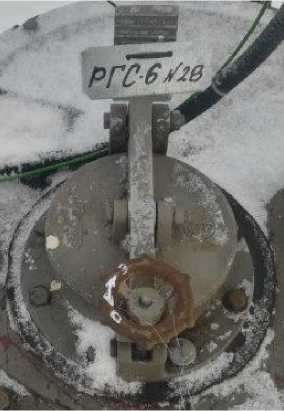

Рисунок 4 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-6, заводской номер 28
Рисунок 5 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-16, заводской номер 14
Рисунок 6 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-20, заводской номер 24
Рисунок 7 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-20, заводской номер 25
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | РГС-5 | РГС-6 | РГС-16 | РГС-20 |
| Заводской номер | 29 | 28 | 14 | 24 25 |
| Номинальная вместимость, м3 | 5 | 6 | 16 | 20 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, °C | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
| Вероятность безотказной работы | 0,95 |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количеств о |
| Резервуар стальной горизонтальный цилиндрический | РГС-5 (РГС-6, РГС-16, РГС-20) | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 4 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
.
