| Номер в госреестре | 87022-22 |
| Наименование СИ | Анализатор чистоты металла в процессе разливки |
| Обозначение типа СИ | Prefil® Footprinter |
| Изготовитель | "ABB Inc.", Канада |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор чистоты металла в процессе разливки Prefil® Footprinter (далее по тексту -анализатор) предназначен для измерений массы пропущенного металла через фильтр в процессе разливки или литья с целью количественной оценки чистоты жидкого металла.
Анализатор является средством измерения массы пропущенного металла через фильтр для оценки в процессе разливки чистоты жидкого металла, путем измерения массы прошедшей за определенное время.
Принцип действия основан на фильтрации металла под давлением. Пористый фильтрующий диск устанавливается в нижней части многоразового тигля, затем тигель предварительно нагревают и помещают в камеру высокого давления. Оператор отбирает пробу жидкого металла ковшом для отбора проб, заливает металл в тигель, закрывает камеру и автоматически начинается измерение. Нагнетается давление, которое обеспечивает прохождение жидкого металла через пористый фильтр, с выгрузкой в весовой ковш. В течении всего периода, система непрерывно взвешивает металл в весовом ковше и строит диаграмму зависимости массы от времени.

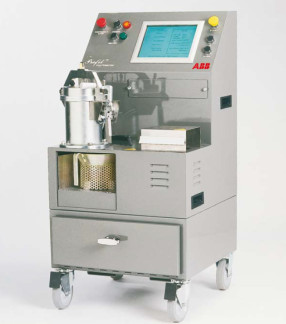

Анализатор состоит из консоли, напорной камеры, весового ковша, весового лотка, нагревателя для тигля (под защитной крышкой), держателя для тигля, тележки для тиглей и тигельных клещей. В верхней секции двухсекционного ковша находится консоль для оператора. Взаимодействие происходит при помощи кнопок управления, компьютерной системы и периферийных устройств (экрана, клавиатуры, мыши). Задняя дверца верхней секции шкафа предоставляет доступ к дисководу для компакт-дисков, а также к вентилю регулирования давления. Нижняя часть шкафа представляет собой отсек с дверцами для доступа к инструментам и расходным материалам.
Анализатор сделан из незащищенной металлической рамы с прямым подключением на землю по сетевому кабелю.
Конструкция анализатора обеспечивает необходимую защиту к частям настройки и регулировки, которые влияют на достоверность результатов измерений.
Табличка с заводским номером 1692018-001 прикреплена с помощью наклеивания на корпус анализатора и расположена сбоку анализатора, заводской номер нанесен краской с последующим применением защитной пленки.
Знак поверки наносится слева от монитора на лицевой панели анализатора в виде оттиска повелительного клейма. Пломбирование анализатора не предусмотрено.

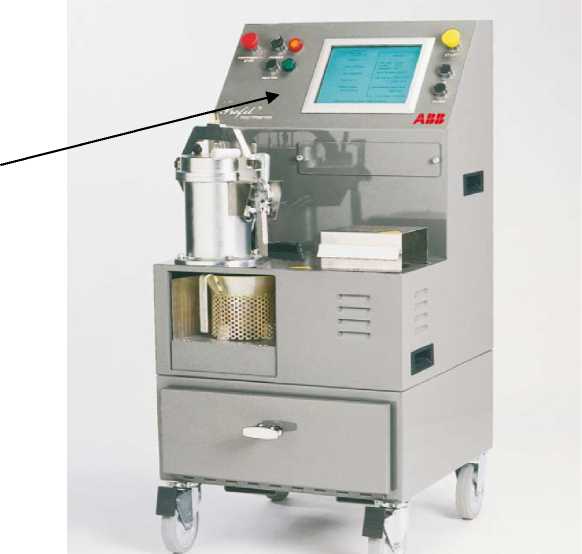

Общий вид анализатора, обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Общий вид анализатора, место нанесения знака поверки
Анализатор имеет устанавливаемое программное обеспечение (ПО), заранее установленное на компьютере заводом изготовителем. Идентификационные данные приведены в таблице 1.
Влияние встроенного ПО учтено при нормировании метрологических характеристик анализатора. Для исключения возможности несанкционированного вмешательства в метрологическую часть ПО СИ (базы данных) и измерительную информацию установлен пароль на заводе-изготовителе, не сообщаемый пользователям. Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «высокий».
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Prefil Software |
| Номер версии (идентификационный номер) ПО | V2.1.1.3 |
| Наименование программного модуля | Prefil.exe |
| Цифровой идентификатор ПО | BFE91B2E86B5E91E00757EA53ADF0745 |
| Алгоритм вычисления контрольной суммы исполняемого кода | md5 |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон измерений массы, кг | от 0 до 6 |
| Нормированный диапазон измерений массы, кг | от 0 до 1,5 |
| Пределы допускаемой абсолютной погрешности нормированного диапазона измерений массы, кг | ± 0,02 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры анализатора (Ш*Г*В), см, не более | 56,0x71,0x112,5 |
| Масса анализатора, кг, не более | 103 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (без образования конденсата) при температуре окружающей среды 40 °С , %, не более - относительная влажность воздуха (без образования конденсата) при температуре окружающей среды 50 °С , %, не более | от 0 до 50 95 85 |
наносится на титульный лист руководства пользователя типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Анализатор чистоты металла в процессе разливки (заводской номер: 1692018-001) | Prefil® Footprinter | 1 шт. |
| Руководство пользователя | - | 1 экз. |
Приведены в разделе 4 руководства пользователя.
Техническая документация изготовителя.
