| Номер в госреестре | 86968-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Мичуринское районное управление Акционерного общества "Транснефть - Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические номинальной вместимостью 5 м3, 25 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС представляют собой горизонтальные стальные сосуды цилиндрической формы подземного исполнения с плоскими днищами, оборудованные люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуаров.
Резервуары стальные горизонтальные цилиндрические РГС имеют несколько модификаций: РГС-5, РГС-25 в зависимости от вместимости.
Резервуары стальные горизонтальные цилиндрические РГС, модификаций РГС-5 с заводским номером 16, РГС-25 с заводскими номерами 2, 17, 18, 23, расположены на территории ЛПДС «Белгород» МРУ АО «Транснефть - Дружба», 308517, Белгородская область, с. Беловское.
Заводские номера резервуаров стальных горизонтальных цилиндрических РГС нанесены печатным способом в паспорт и аэрографическим способом на металлическую табличку, расположенную на люке резервуара.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
Эскиз резервуаров стальных горизонтальных цилиндрических РГС представлен на рисунке 1.
Фотографии горловин и заводских номеров резервуаров стальных горизонтальных цилиндрических РГС представлены на рисунках 2-6.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС не предусмотрено.
Рисунок 1 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС

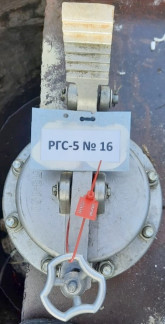

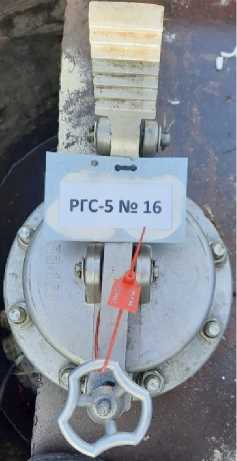

Рисунок 2 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС модификации РГС-5, заводской номер 16

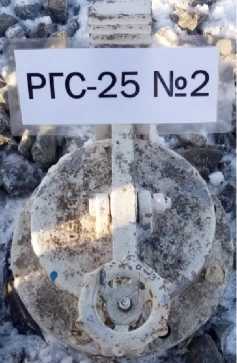

Рисунок 3 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС модификации РГС-25, заводской номер 2

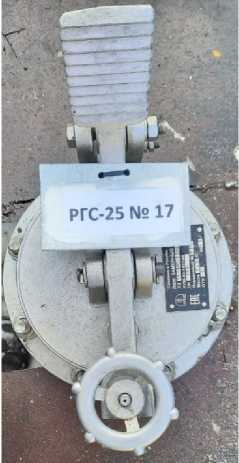

Рисунок 4 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС модификации РГС-25, заводской номер 17

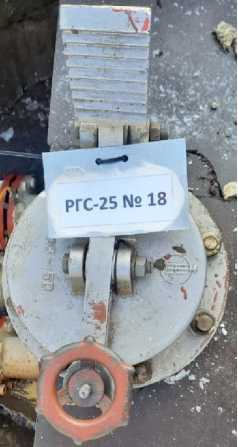

Рисунок 5 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС модификации РГС-25, заводской номер 18
Рисунок 6 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС модификации РГС-25, заводской номер 23
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | РГС-5 | РГС-25 | |||
| Заводской номер | 16 | 2 | 17 | 18 | 23 |
| Номинальная вместимость, м3 | 5 | 25 | |||
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, °C | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
| Вероятность безотказной работы | 0,95 |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС (РГС-5, РГС-25) | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 3 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
