| Номер в госреестре | 86824-22 |
| Наименование СИ | Наборы поверочные стационарные для средств измерений относительной влажности воздуха |
| Обозначение типа СИ | СПН 3 |
| Изготовитель | Акционерное общество "ТЕСТРОН" (АО "Тестрон"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы поверочные стационарные для средств измерений относительной влажности воздуха СПН 3 (далее по тексту - СПН 3) предназначены для воспроизведения относительной влажности паровоздушной смеси при поверке и калибровке рабочих эталонов и средств измерений в метрологических службах Росгидромета. Предназначены для применения в качестве рабочих эталонов 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений влажности газов и температуры конденсации углеводородов, утвержденной приказом Росстандарта № 2885 от 15 декабря 2021 г.
СПН 3 включают в себя следующие средства измерений и оборудование:
- генератор влажного газа MODEL 2000SP, производства Geo Calibration Inc., США, обеспечивающий поверку и калибровку гигрометров, термогигрометров и преобразователей относительной влажности методом прямых измерений. Принцип действия генератора при воспроизведения задаваемых значений относительной влажности основан на методе смешивания потоков осушенного и увлажнённого воздуха. Генератор конструктивно выполнен в едином блоке. Первичные преобразователи поверяемых средств измерений помещаются во встроенную рабочую камеру;
- камера влаги, предназначенная для размещения гигрометров, термогигрометров, логгеров больших размеров при их поверке и калибровке методом прямых измерений. Камера влаги включает в себя калибратор влажности MODEL 4000EXP, производства GEO Calibration Inc., США, в рабочую камеру которого, при поверке СИ относительной влажности газов, устанавливаются первичные преобразователи гигрометров;
- контрольный гигрометр, обеспечивающий поверку и калибровку рабочих эталонов и средств измерений относительной влажности воздуха. Контрольный гигрометр состоит из зонда влажности и температуры Rotronic HygroClip HC2A-S и измерительного преобразователя - гигрометра Rotronic модификации HygroPalm исполнения №23^ ГР № 64196-16. Зонд влажности и температуры включает в себя сенсор относительной влажности сорбционно-емкостного типа и сенсор температуры. При измерении относительной влажности зонд влажности размещается в исследуемой зоне (рабочей камере). Поверка генераторов относительной влажности газов производится методом прямых измерений, путем установки зонда влажности в объем рабочей камеры поверяемого генератора. Поверка гигрометров производится методом сличений, путем установки зонда влажности в измерительную камеру, в объеме которой размещены поверяемые гигрометры.
При выполнении поверки (калибровки) средств измерений влажности воздуха, составляющие элементы набора СПН 3 могут применяться в комплекте или индивидуально.

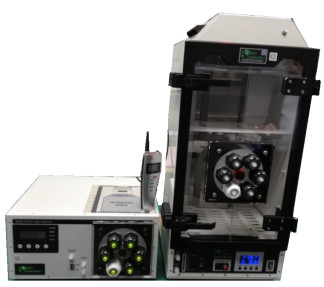

Внешний вид составляющих элементов набора СПН 3 и место нанесения знака утверждения типа и знака поверки показаны на рисунке 1. Однозначная идентификация СПН 3 осуществляется по изготовленным печатным способом наклейкам, располагаемым на задних панелях корпусов составляющих элементов набора СПН 3. Наклейка содержит обозначение и заводской номер СПН 3, обозначение и заводской номер составляющего элемента набора.
Пломбирование СПН 3 от несанкционированного доступа не предусмотрено.
Место нанесения знака утверждения типа и знака поверки
3

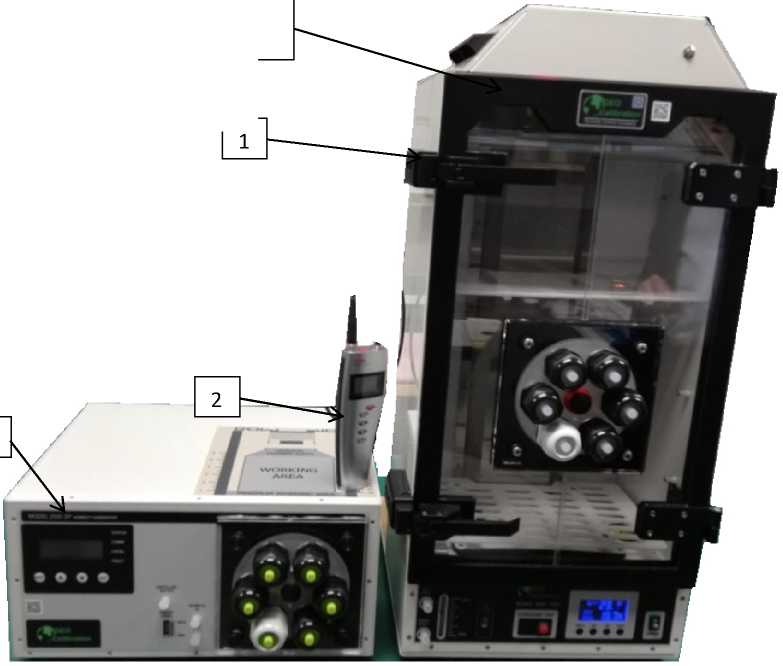

Рисунок 1 - Внешний вид средства измерений и обозначение места нанесения знака поверки
1 - камера влаги MODEL 4000EXP, 2 - измерительный преобразователь Rotronic HygroPalm HP23-A, 3 - генератор влажного газа MODEL 2000SP
В СПН 3 используются внешнее и встроенные программные обеспечения (ПО). Внешнее программное обеспечение устанавливается на персональном компьютере пользователя прибора и позволяет дистанционное считывание показаний, построение графиков измерений и не является метрологически значимым. Встроенные ПО предназначенные для управления работой входящих в его состав СИ и оборудования, отображения режимов работы и результатов измерений и сохранения данных. Версии встроенных ПО отображаются на дисплеях элементов набора в меню настроек. Влияние встроенного программного обеспечения на метрологические характеристики СИ, входящих в состав СПН 3, учтено при их нормировании. Защита встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Идентификационные данные встроенных ПО СПН 3.1 приведены в таблице 1.
Таблица 1 -Идентификационные данные ПО
| Идентиф икационные данные (признаки) | Значение | ||
| для генератора влажного газа MODEL 2000SP | для зонда влажности и температуры HygroClip HC2A-S | для камеры влаги MODEL 4000EXP | |
| Идентификационное наименование ПО | Humi dity-1_53. Hex | HC2_V2.0.hex | M4000EXP-2_11.Hex |
| Номер версии (идентификационный номер) ПО | 1.53 | 2.0 | 2.11 |
| Цифровой идентификатор ПО | 727A2EE3ED709625 BA8EF0768BC7FFC A | FB118FC8 | 801BECA4D661E7286E013 01B2063030D |
| Алгоритм вычисления контрольной суммы ПО | MD5 | CRC32 | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| СПН 3 в комплекте: | |
| Диапазон воспроизведения относительной влажности паровоздушной смеси, % | от 5 до 98 |
| Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности при температуре (23 ±0,3) °С, % | ±0,5 |
| в том числе, для генератора влажного газа MODEL 2000SP: | |
| Диапазон воспроизведения относительной влажности паровоздушной смеси, % | от 5 до 98 |
| Диапазон воспроизведения температуры паровоздушной смеси, °С | от +18 до +28 |
| Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности при температуре (23 ±0,3) °С, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности генератора при измерении температуры, °С | ±0,3 |
| в том числе, для зонда влажности и температуры Rotronic HygroClip HC2A-S: | |
| Диапазон измерений относительной влажности воздуха, % | от 5 до 98 |
| Диапазон измерений температуры, °С | от +18 до +28 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха (при температуре (23 ±0,3) °С, без учета гистерезиса), % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,3 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| в том числе, для камеры влаги MODEL 4000EXP: | |
| Диапазон воспроизведения относительной влажности паровоздушной смеси, % | от 30 до 95 |
| Диапазон воспроизведения температуры паровоздушной смеси, °С | от +20 до +25 |
| Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности, % | ±3,0 |
| Пределы допускаемой погрешности воспроизводимой температуры паровоздушной смеси, °С | ±1,5 |
| Неравномерность относительной влажности по объему камеры влаги, %, не более | ±3,0 |
| Изменение относительной влажности в рабочем объеме камеры влаги в течение 0,5 ч, %, не более | ±1,0 |
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение |
| СПН 3 в комплекте: | |
| Площадь для размещения и эксплуатации СПН 3, м2, не менее | 4 |
| Номинальное напряжение сети электропитания переменного тока частотой 50 Гц, В | 220 |
| Потребляемая мощность, В^А, не более | 500 |
| Установленная мощность, В\Л, не менее | 1000 |
| Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, %, не более | от +15 до +25 80 |
| в том числе, для генератора влажного газа MODEL 2000SP: | |
| Количество портов камеры, шт. | 6 |
| Номинальное значение напряжения питания переменного тока, В | 220 |
| Потребляемая мощность, В^А, не более | 240 |
| Масса, кг, не более | 14 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 450х360х210 |
| в том числе, для зонда влажности и температуры Rotronic HygroClip HC2A-S: | |
| Напряжение питания постоянного тока, В | 5 |
| Масса, кг, не более | 0,1 |
| Габаритные размеры (длина х диаметр), мм, не более | 110 х 15 |
| в том числе, для камеры влаги MODEL4000-EXP: | |
| Потребляемая мощность, В^А, не более | 240 |
| Габаритные размеры, (длина х ширина х высота), мм, не более | 200 х 500 х 300 |
| Масса, кг, не более | 14 |
Знак утверждения типа наносится на лицевую панель корпуса камеры влаги, входящей в состав СПН 3, методом аппликации и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение Кол-вс | |
| Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3 в составе: | ||
| «Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3. Руководство по эксплуатации» | 1 | |
| «ГСИ. Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3. Методика поверки» | 1 | |
| Свидетельство о первичной поверке СПН 3 | 1 | |
| Генератор влажного газа в составе: | ||
| Г енератор влажного газа MODEL 2000 SP | 1 | |
| Осушительный патрон (предварительно установлен) | 1 | |
| Кабель питания | 1 | |
| USB кабель типа А-А | 1 | |
| Шприц для заливки воды | 1 | |
| Крышка камеры | 1 | |
| USB-накопитель содержащий: - программное обеспечение GEO RH Automatic Ramp/Soak; - драйверы для Windows | 1 | |
| Зонд влажности и температуры Rotronic HygroClip HC2A-S | 1 | |
| «ГСИ. Генераторы влажного газа MODEL 2000 SP. Методи: поверки» | 1 | |
| Свидетельство о первичной поверке генератора влажного газа MODEL 2000 SP | 1 | |
| Свидетельство о первичной поверке зонда влажности и температуры Rotronic HygroClip HC2A-S | 1 | |
| Контрольный гигрометр в составе: | ||
| Зонд влажности и температуры Rotronic HygroClip HC2A-S | 1 | |
| Гигрометр Rotronic модификации HygroPalm исполнения HP23-A | 1 | |
| «Зонд влажности и температуры Rotronic HygroClip HC2A-S» Руководство по эксплуатации | 1 | |
| «ГСИ. Зонд влажности и температуры Rotronic HygroClip HC2A-S. Методика поверки» | 1 | |
| Свидетельство о первичной поверке зонда влажности и температуры Rotronic HygroClip HC2A-S | 1 | |
| Свидетельство о первичной поверке Гигрометр Rotronic модификации HygroPalm исполнения HP23-A | 1 | |
Продолжение таблицы 4
| Наименование | Обозначение | Кол-во |
| Камера влаги в составе: | ||
| Калибратор влажности MODEL4000-EXP | 1 | |
| Внешний осушительный патрон | 1 | |
| Кабель питания | 1 | |
| USB кабель типа А-А | 1 | |
| Шприц для заливки воды | 1 | |
| Крышка камеры | 1 | |
сведения отсутствуют
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г. № 2885.
| Зарегистрировано поверок | 31 |
| Поверителей | 2 |
| Актуальность данных | 24.10.2025 |
