| Номер в госреестре | 86664-22 |
| Наименование СИ | Анализаторы фотометрические промышленные |
| Обозначение типа СИ | PIR3502 |
| Изготовитель | "ABB Inc.", Канада |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы фотометрические промышленные PIR3502 (далее - анализаторы) предназначены для непрерывных автоматических измерений объемной доли оксида углерода СО, диоксида углерода СО2, водяных паров Н2О и органических веществ в технологических газовых средах и в воздухе промышленных предприятий.
Принцип действия анализаторов - фотометрический, принцип действия основан на поглощении молекулами определяемого компонента излучения в инфракрасной (ИК) области спектра в диапазоне от 0,8 до15 мкм. В зависимости от заводских настроек, измерения могут быть выполнены с применением нескольких длин волн, характеристических для целевых определяемых компонентов.
Конструктивно анализаторы состоят из трех базовых узлов: корпуса источника излучения, обогреваемого узла измерительной (оптической) ячейки и корпуса детектора.
Корпус источника излучения содержит узел источника, узел оптического фильтра, плату питания источника, силовой трансформатор и дополнительные регуляторы продувки и манометры. В анализаторе установлены два стандартных источника ИК излучения: платиновый и вольфрамовый, для применения в разных диапазонах длин волн. Узел оптического фильтра (контролируемый по температуре), расположенный непосредственно перед источником излучения, состоит из объектива и диска с фильтрами (4-мя или 8-ю, в зависимости от задачи), приводимого в движение с помощью электродвигателя модулятора. Узел измерительной ячейки оборудован коммуникациями для отбора проб и может поддерживать температуру пробы до плюс 150 оС. Тип ячейки подбирают в зависимости от аналитической задачи. В корпусе детектора установлены электронные компоненты, узел детектора и калибровочный фильтр (опция). На лицевой панели расположен жидкокристаллический дисплей, клавиши управления, и панель выбора режима.
Анализатор выполнен во взрывозащищенном исполнении, при необходимости может быть оборудован системой продувки.
Маркировка: заводской номер и другая информация нанесены на боковую панель анализатора.
Общий вид СИ представлен на рисунке 1. Пломбирование не предусмотрено.

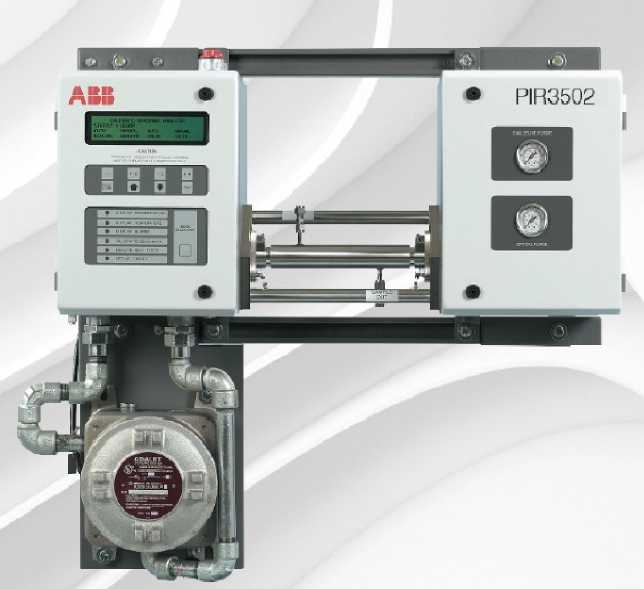

Рисунок 1 - Общий вид анализаторов фотометрических промышленных PIR3502
Анализаторы имеют встроенное программное обеспечение (далее - ПО) со следующими функциями:
- управление компонентами анализатора, выполнение самопроверки;
- сбор, обработка и передача измерительной информации;
- отображение результатов измерений и графических представлений настроенных параметров;
- контроль состояния анализатора, сигнализация о неисправностях.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 2.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LOCAL FP |
| Номер версии (идентификационный номер) ПО | V024.01 |
| Идентификационное наименование ПО | VISTANET |
| Номер версии (идентификационный номер) ПО | V049-++ |
| Идентификационное наименование ПО | CALC MATH |
| Номер версии (идентификационный номер) ПО | V055-1D |
| Идентификационное наименование ПО | REMOTE |
| Номер версии (идентификационный номер) ПО | V051-++ |
| Идентификационное наименование ПО | CONTROL |
| Номер версии (идентификационный номер) ПО | V056-1C |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CALC MATH |
| Номер версии (идентификационный номер) ПО | V054-1A |
Таблица 2 - Метрологические характеристики зав. №№ 3К430000008808, 3К430000008809
| Наименование характеристики | Значение | ||
| Объемная доля, %: | Диапазон показаний | Диапазон измерений | Пределы допускаемой приведенной к диапазону погрешности, % |
| оксида углерода (СО) | от 0 до 1,00 | от 0 до 1,00 | ±4 |
| диоксида углерода (СО2) | от 0 до 1,00 | от 0 до 1,00 | ±4 |
| н-бутана (Н-С4Н10) | от 0 до 2,50 | от 0 до 2,5 | ±4 |
| влаги (Н?О)1) | от 0 до 5,00 | от 0 до 2,5 % (от 0 до 25000 млн-1) | ±10 |
| 1) Пересчет значений температуры точки росы, оС, в значения объемной доли влаги, млн-1, - по приложению Б ГОСТ 8.547-2009 | |||
Таблица 3 - Метрологические характеристики зав. №№ 3К430000008811
| Наименование характеристики | Значение | ||
| Объемная доля, %: | Диапазон показаний | Диапазон измерений | Пределы допускаемой приведенной к диапазону погрешности, % |
| оксида углерода (СО) | от 0 до 3,0 | от 0 до 3,0 | ±4 |
| диоксида углерода (СО2) | от 0 до 3,0 | от 0 до 3,0 | ±4 |
| н-бутана (Н-С4Н10) | от 0 до 1,00 | от 0 до 1,00 | ±4 |
| пропилена (С3Н6)1) | - | от 0 до 75 | ±15 |
| пропилена в пересчете на малеиновый ангидрид (C4H2O3)1) | от 0 до 2,00 | - | - |
| 1) Градуировка выполнена по пропилену, показания анализатора в пересчете на малеиновый ангидрид (в соответствии с заводской калибровкой объемная доля 75 % пропилена соответствует объемной доле 1,98 % малеинового ангидрида). Поверочный компонент - пропилен. | |||
Таблица 4 - Метрологические характеристики зав. № 3К430000008812
| Наименование характеристики | Значение | ||
| Диапазон показаний | Диапазон измерений | Пределы допускаемой приведенной к диапазону погрешности, % | |
| Объемная доля влаги (Н2О), % | от 0 до 5,00 | от 0 до 2,5 % (от 0 до 25000 млн-1) | ±10 |
| 1) Пересчет значений температуры точки росы, оС, в значения объемной доли влаги, млн-1, - по приложению Б ГОСТ 8.547-2009 | |||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока. Г ц | 220 от 45 до 66 |
| Потребляемая мощность, Вт, не более | 690 |
| Габаритные размеры, мм, не более: - высота | 1730 |
| - ширина | 492 |
| - глубина | 254 |
| Масса, кг, не более | 50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +0 до +45 от 30 до 90 101,3±4 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты: | 1 Ex d [ib] ib px IIB+H2 T4...T2 Gb X |
наносится и на титульные листы паспортов типографским способом.
Таблица 6 - Комплектность средства измерения
| Наименование | Обозначение | Количество | Примечание |
| Анализатор фотометрический промышленный | PIR3502 | 4 шт. | Зав. №№ 3К430000008808, 3К430000008809, 3К430000008811, 3К430000008812 |
| Комплект принадлежностей | - | 4 комплекта | по заказу |
| Руководство по эксплуатации | - | 1 экз. | - |
приведены в руководстве по эксплуатации раздел 3 «Работа».
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 8.547-2009. Государственная система обеспечения единства измерений Государственная поверочная схема для средств измерений влажности газов;
Техническая документация фирмы-изготовителя «ABB Inc.», Канада.
