| Номер в госреестре | 86567-22 |
| Наименование СИ | Автоцистерна для жидких нефтепродуктов |
| Обозначение типа СИ | АЦ-17 |
| Изготовитель | Акционерное общество "Алексеевский завод химического машиностроения" (АО "АЛЕКСЕЕВКА ХИММАШ"), Белгородская область, г. Алексеевка |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерна для жидких нефтепродуктов АЦ-17, (далее - ТМ), является транспортной мерой полной вместимости, предназначенной для временного хранения, транспортировки и измерения объема нефтепродуктов.
Принцип действия ТМ основан на заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Заполнение ТМ осуществляется через заливной люк. Слив нефтепродукта происходит с помощью насоса или самотеком.
Конструкция ТМ представляет собой стальную трехсекционную цистерну, в поперечном сечении имеющую чемоданообразную форму.
Корпус цистерны состоит из обечайки, двух днищ, ограничивающих цистерну с торцов, и перегородок, разделяющих цистерну на три секции.
В верхней части каждой секции приварена цилиндрическая горловина. Отверстия горловин закрыты крышками, которые крепятся с помощью болтов, гаек и шайб.
К внутренней стенке обечайки цилиндрической горловины приварен мерный угольник, указывающий максимальный уровень налива и предназначенный для визуального контроля наполнения секции до максимального объема.
ТМ окрашена в оранжевый цвет, на боковых поверхностях и сзади имеются надписи «Огнеопасно» и знак информационной таблички для обозначения транспортного средства, перевозящего опасный груз.
Идентификация ТМ осуществляется по заводскому номеру, нанесенному методом штамповки на алюминиевую табличку, закрепленную на корпусе ТМ.
Общий вид ТМ, показан на рисунке 1. Места пломбировки от несанкционированного доступа представлены на рисунке 2 и 3.

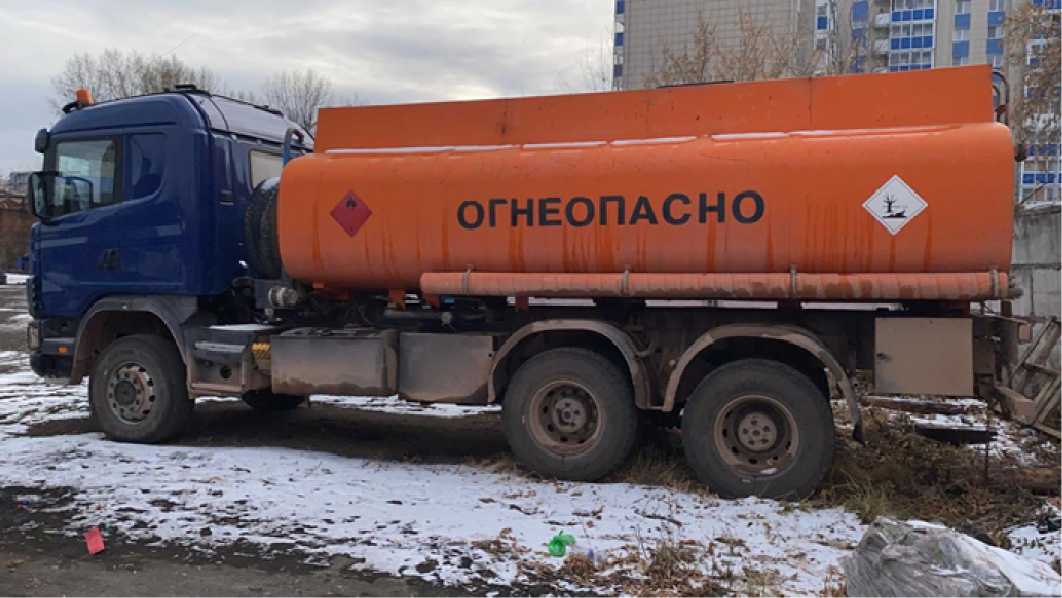

Рисунок 1 - Общий вид автоцистерны для жидких нефтепродуктов АЦ-17
Место пломбирования
Рисунок 2 - Пломбировка трубопровода

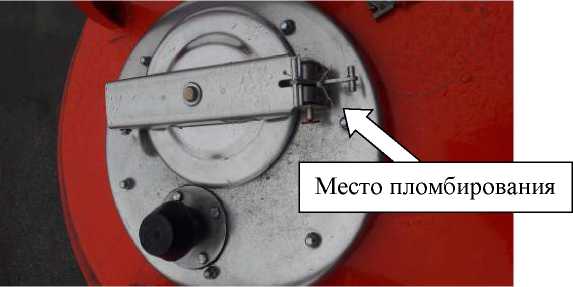

Рисунок 3 - Запорный механизм крышки заливной
слива-налива
горловины
Программное обеспечение отсутствует
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Заводской номер | 089 | ||
| Номинальная вместимость секций, дм3 | Секция 1 | Секция 2 | Секция 3 |
| 6100 | 4600 | 6100 | |
| Полная вместимость, дм3 | 16 800 | ||
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 | ||
| Таблица 2 - Основные технические характе | ристики |
| Наименование характеристики | Значение |
| Заводской номер | 089 |
| Количество секций в цистерне, шт. | 3 |
| Разрешенная максимальная масса, кг, не более | 27 000 |
| Назначенный срок службы, лет | 10 |
| Полный срок службы (до списания), лет | 25 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность, не более, % | от -45 до +45 от 84,0 до 106,7 98 |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна для жидких нефтепродуктов | АЦ-17 | 1 шт. |
| Паспорт | 1 экз. |
приведены в пункте 14 паспорта.
Приказ Росстандарта от 7 февраля 2018 г № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 07.06.2025 |
