| Номер в госреестре | 86211-22 |
| Наименование СИ | Системы аэродромные автоматизированные метеорологические |
| Обозначение типа СИ | АМИС-ПЕЛЕНГ СФ-09 |
| Изготовитель | ОАО "Пеленг", Республика Беларусь |
| Год регистрации | 2022 |
| Срок свидетельства | 16.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы аэродромные автоматизированные метеорологические АМИС-ПЕЛЕНГ СФ-09 Назначение и область применения:
Системы аэродромные автоматизированные метеорологические АМИС-ПЕЛЕНГ СФ-09 (далее - системы) предназначены для измерения абсолютного давления, температуры и относительной влажности воздуха, метеорологической оптической дальности видимости, высоты нижней границы облаков, мгновенной скорости и направления ветра, яркости фона, сбора и обработки метеоинформации об основных параметрах атмосферы на аэродроме, поступающей от датчиков, входящих в комплект поставки, а также передачи ее на средства отображения и в информационные системы, поддерживающие стандартные протоколы связи и форматы сообщений.
Область применения: в авиации для метеорологического обеспечения полетов.
Описание:
Конструктивно системы построены по модульному принципу и состоят из модуля измерительного, модуля центрального устройства и выносных средств отображения. Модуль измерительный состоит из следующих первичных измерительных преобразователей: датчика температуры и относительной влажности воздуха, барометра авиаметеорологического БА-1 по ТУ 40650-005-93100964-2019, барометра рабочего сетевого БРС-1М по 6Г2.832.037 ТУ, прибора для измерения метеорологической дальности видимости «ПЕЛЕНГ СФ-01» по ТУ РБ 07526946.132-99, нефелометра ПЕЛЕНГ СЛ-03 по ТУ BY 100230519.197-2010, анеморумбометра «ПЕЛЕНГ СФ-03» по ТУ BY 100230519.165-2000, измерителя облачности СД-02-2006 по ТУ BY 100230519.191-2010, измерителя яркости фона «Пеленг С Л-02» по ТУ BY 100230519.182-2009.
Модуль центрального устройства состоит из блока приема-передачи, ПЭВМ, модемов, принтера, источника бесперебойного питания.
Принцип действия системы основан на измерении первичными измерительными преобразователями метеорологических параметров.
Аналоговый сигнал с чувствительного элемента датчика температуры и относительной влажности воздуха поступает на вход контроллера температуры и относительной влажности, где преобразуется в цифровой код и далее, с помощью встроенного в контроллер модема, передается на выход в виде частотно-модулированного сигнала.
Частотно-модулированные сигналы от прибора для измерения метеорологической дальности видимости «ПЕЛЕНГ СФ-01», нефелометра ПЕЛЕНГ СЛ-03, анеморумбометра «ПЕЛЕНГ СФ-03», измерителя облачности СД-02-2006, измерителя яркости фона «Пеленг С Л-02» и контроллера температуры и относительной влажности поступают по линии связи в блок приема-передачи центрального устройства. Сюда так же поступают сигналы от барометра рабочего сетевого БРС-1М и барометра авиаметеорологического Б А-1.
Блок приема-передачи центрального устройства с помощью модемов преобразует полученные частотно-модулированные сигналы от первичных преобразователей, проводит контроль достоверности посылки и передает по интерфейсу RS-232/RS-485 на ПЭВМ.
Выносные средства отображения устанавливаются в помещении метеонаблюдателя (контрольное средство) и у пользователей службы аэропорта. Информация на выносные средства отображения передается по интерфейсу модем/Ethemet.
ПЭВМ выполняет преобразование полученной информации: по заданным алгоритмам производит вычисление метеовеличин и формирует информацию для передачи на средства отображения и в линии связи (в кодах METAR/SPECI и КН-01).
Системы имеют автономное программное обеспечение MAS.exe (СПО 1530100230.6254-01), которое обеспечивает прием, обработку, анализ, отображение, архивирование результатов измерений, создание и передачу метеорологических сообщений.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1. Таблица 1
| Наименование | Значение |
Описание | 2 |
| Диапазон измерений температуры датчиком температуры и относительной влажности воздуха, °С | от минус 60 до плюс 65 |
| Пределы допускаемой абсолютной погрешности при измерении температуры датчиком температуры и относительной влажности воздуха, °С | ±0,4 |
| Диапазон измерений относительной влажности датчиком температуры и относительной влажности воздуха, % | от 2 до 99 |
| Пределы допускаемой абсолютной погрешности при измерении относительной влажности датчиком температуры и относительной влажности воздуха, %, в диапазоне относительной влажности: от 2 % до 90 % включ. св. 90 % до 99 % | ±4 ±5 |
| Диапазон измерений абсолютного давления, гПа: барометром рабочим сетевым БРС-1М по 6Г2.832.037 ТУ барометром авиаметеорологическим БА-1 по ТУ 40650-005-93100964-2019 | от 600 до 1100 от 600 до 1100 |
| Пределы допускаемой абсолютной погрешности при измерении абсолютного давления, гПа: барометром рабочим сетевым БРС-1М по 6Г2.832.037 ТУ барометром авиаметеорологическим БА-1 по ТУ 40650-005-93100964-2019 | ±0,33 ±1,0 |
| Диапазон измерений метеорологической оптической дальности, м: прибором для измерения метеорологической дальности видимости «ПЕЛЕНГ СФ-01» по ТУ РБ 07526946.132-99 нефелометром ПЕЛЕНГ С Л-03 по ТУ BY 100230519.197-2010 | от 20 до 10000 от 10 до 30000 |
| 1 | 2 |
| Пределы допускаемой относительной погрешности при измерении метеорологической оптической дальности, %: прибором для измерения метеорологической дальности видимости «ПЕЛЕНГ СФ-01» по ТУ РБ 07526946.132-99 в диапазоне: от 20 до 250 м включ. | ±15 |
| св. 250 до 3000 м включ. | ±10 |
| св. 3000 до 6000 м включ. | ±20 |
| св.6000 до 10000 м | ±35 |
| нефелометром ПЕЛЕНГ СЛ-03 по ТУ BY 100230519.197-2010 в диапазоне: от 10 до 10000 м включ. | ±10 |
| св. 10000 до 30000 м | ±20 |
| Диапазон измерений яркости фона измерителем яркости фона «Пеленг СЛ-02» по ТУ BY 100230519.182-2009, кд/м2 | от 10 до 20000 |
| Пределы допускаемой относительной погрешности при измерении яркости фона измерителем яркости фона «Пеленг СЛ-02» по ТУ BY 100230519.182-2009, % | ±15 |
| Диапазон измерений высоты нижней границы облаков измерителем облачности СД-02-2006 по ТУ BY 100230519.191-2010, м | от 5 до 8000 |
| Пределы допускаемой погрешности при измерении высоты нижней границы облаков измерителем облачности СД-02-2006 по ТУ BY 100230519.191-2010 в диапазоне: от 5 до 100 м включ., м | ±5 |
| св. 100 до 2000 м включ., % | ±10 |
| св. 2000 до 8000 м, % | ±5 |
| Диапазон измерений мгновенной скорости ветра анеморумбометром «ПЕЛЕНГ СФ-03» по ТУ BY 100230519.165-2000, м/с | от 1 до 55 |
| Пределы допускаемой абсолютной погрешности при измерении мгновенной скорости ветра анеморумбометром «ПЕЛЕНГ СФ-03» по ТУ BY 100230519.165-2000 в диапазоне измерений от 1 до 10 м/с включ., м/с | ±0,5 |
| Пределы допускаемой относительной погрешности при измерении мгновенной скорости ветра анеморумбометром «ПЕЛЕНГ СФ-03» по ТУ BY 100230519.165-2000 в диапазоне измерений св. 10 до 55 м/с, % | ±5 |
| Диапазон измерений направления ветра анеморумбометром «ПЕЛЕНГ СФ-03» по ТУ BY 100230519.165-2000 | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности при измерении направления ветра анеморумбометром «ПЕЛЕНГ СФ-03» по ТУ BY 100230519.165-2000 | ±3° |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
| Наименование | Значение |
| Диапазон напряжения питания системы от сети переменного тока с частотой 50 Гц, В | от 207 до 253 |
| Диапазон показаний относительной влажности датчика температуры и относительной влажности воздуха, % | от 0 до 100 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: датчика температуры и относительной влажности воздуха, коробки распределительной преобразователя табло барометра авиаметеорологического БА-1 по ТУ 40650-005-93100964-2019 | IP 65 IP 40 IP40 |
| Габаритные размеры, мм, не более: шкафа напольного контроллера температуры и относительной влажности преобразователя табло | 1290x600x600 185x160x120 110x90x30 |
| Масса, кг, не более: шкафа напольного контроллера преобразователя табло | 62 1,2 0,8 |
| Условия эксплуатации*: датчика температуры и относительной влажности воздуха, коробки распределительной: диапазон температур окружающего воздуха, °С верхнее значение относительной влажности окружающего воздуха при температуре 25 °С, % диапазон атмосферного давления, кПа преобразователя табло: диапазон температур окружающего воздуха, °С верхнее значение относительной влажности окружающего воздуха при температуре 25 °С, % диапазон атмосферного давления, кПа барометра авиаметеорологического БА-1 по ТУ 40650-005-93100964-2019: диапазон температур окружающего воздуха, °С верхнее значение относительной влажности окружающего воздуха при температуре 25 °С, % диапазон атмосферного давления, кПа | от минус 60 до плюс 65 98 от 60 до 110 от 5 до 40 80 от 60 до 110 от 10 до 30 80 от 60 до 110 |
| * Для барометра рабочего сетевого БРС-1М по 6Г2.832.037 ТУ, прибора для измерения метеорологической дальности видимости «ПЕЛЕНГ СФ-01» по ТУ РБ 07526946.132-99, нефелометра ПЕЛЕНГ СЛ-03 по ТУ BY 100230519.197-2010, анеморумбометра «ПЕЛЕНГ СФ-03» по ТУ BY 100230519.165-2000, измерителя облачности СД-02-2006 по ТУ BY 100230519.191-2010, измерителя яркости фона «Пеленг СЛ-02» по ТУ BY 100230519.182-2009 указаны в ТНПА на данные приборы. | |
Комплектность: представлена в таблице 3. Таблица 3
| Наименование | Количество и |
| Блок приема-передачи | 1 |
| Источник бесперебойного питания | 1 |
| ПЭВМ | 2 |
| Шкаф напольный | 1 |
| Табло | 15 |
| Огонь заградительный | 6 |
| Мачта | 6 |
| Датчик температуры и относительной влажности воздуха | 2 |
| Измеритель яркости фона «Пеленг С Л-02» по ТУ BY 100230519.182-2009^ | 3 |
| Нефелометр ПЕЛЕНГ СЛ-03 по ТУ BY 100230519.197-2010^ | 6 |
| Измеритель облачности СД-02-2006 по ТУ BY 100230519.191-20102) | 6 |
| Прибор для измерения метеорологической дальности видимости «ПЕЛЕНГ СФ-01» по ТУ РБ 07526946.132-992) | 6 |
| Анеморумбометр «ПЕЛЕНГ СФ-03» по ТУ BY 100230519.165-20002) | 6 |
| Барометр рабочий сетевой БРС-1М по 6Г2.832.037 ТУ2) | 2 |
| Барометр авиаметеорологический БА-1 по ТУ 40650-005-93100964-2019 | 2 |
| Программное обеспечение: СПО 1530.100230.6254-01 90 | 1 |
| Комплект кабелей | 1 |
| Комплект запасных частей | 1 |
| Комплект тары | 1 |
| Комплект монтажных частей | 1 |
| Комплект оператора | 1 |
| Руководство по эксплуатации 6254.00.00.000 РЭ | 1 |
| Формуляр 6254.00.00.000 ФО | 1 |
| Методика поверки МРБ МП. 1495-2005 | 1 |
| и Комплектность системы определяется в соответствии с договором поставки. Средства измерений должны быть утвержденного типа. | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист формуляра.
Поверка осуществляется по МРБ МП. 1495-2005 «Система обеспечения единства измерений Республики Беларусь. Система аэродромная автоматизированная метеорологическая АМИС-ПЕЛЕНГ СФ-09. Методика поверки» в редакции с изменением № 2.
Сведения о методиках (методах) измерений: отсутствуют.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 100230519.177-2005 «Система аэродромная автоматизированная метеорологическая АМИС-ПЕЛЕНГ СФ-09. Технические условия»; технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011); методику поверки:
МРБ МП.1495-2005 «Система обеспечения единства измерений Республики Беларусь. Система аэродромная автоматизированная метеорологическая
АМИС-ПЕЛЕНГ СФ-09. Методика поверки» в редакции с изменением № 2.
Перечень средств поверки: представлен в таблице 4.
Таблица 4__._
_Наименование, тип средств поверки_
Национальный эталон единиц относительной влажности воздуха и температуры точки росы/инея НЭ РБ 58-20 (генератор влажного воздуха HygroGen 2XL в комплекте с гигрометром точки росы MBW DPM473,
гигрометром HygroPalm HP32-SET с измерительным элементом HC2A-S)_
Климатическая камера DY 1600С_
Измеритель температуры эталонный ИТЭ_
Камера барометрическая_
Барометр образцовый переносной БОП-1М-1_
Термогигрометр UNITESS ТНВ1_
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик системы с требуемой точностью_
Идентификация программного обеспечения: представлена в таблице 5. Таблица 5
| Наименование | Номер версии ПО (идентификационный номер) | Контрольная сумма |
| MAS.exe | 1.11 | d4e6eaa2421802392886d7be63112509 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: системы аэродромные автоматизированные метеорологические АМИС ПЕЛЕНГ СФ-09 соответствуют требованиям ТУ BY 100230519.177-2005, требованиям ТР ТС 004/2011, ТР ТС 020/2011.
Производитель средств измерений
Открытое акционерное общество «Пеленг» (ОАО «Пеленг»)
220114, Республика Беларусь,
г. Минск, ул. Макаенка, 25
Тел. +375 17 389-11-00; факс + 375 17 389-11-24
e-mail: info@peleng.by
Уполномоченное юридическое лицо, проводившее испытания средств измерений / метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие
«Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93 Телефон:+375 17 374-55-01 факс: +375 17 244-99-38 e-mail: info@belgim.bv
Приложения: 1. Фотографии общего вида средства измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
В Л. Гуревич
Директор БелГИМ
Приложение 1 (обязательное)
Фотографии общего вида средств измерений
| — 1 | ||
| 1 | ||
| ПЭВМ | ||
| Средств* отображения информации (Табло) | ||
Рисунок 1.1- Схема общего вида системы аэродромной автоматизированной метеорологической АМИС ПЕЛЕНГ СФ-09 (изображение носит иллюстративный характер)
Анеморумбометр ПЕЛЕНГ СФ-03
-! 'Vr
Аиеморумбометр ПЕЛЕНГ СФ-03
1Ш'
Измеритель
облачности
СД-02-2006
Г
!
Измеритель метеорологической оптической дальности
ПЕЛЕНГ СФ-01
Барометр БА-1
а
Рисунок 1.2 - Внешний вид средств измерений и средств отображения информации (изображение носит иллюстративный характер)
Приложение 2 (обязательное)

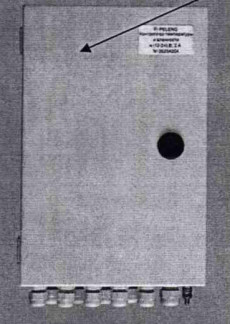

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
9
