| Номер в госреестре | 86070-22 |
| Наименование СИ | Датчики температуры платиновые |
| Обозначение типа СИ | PCA |
| Изготовитель | "JUMO Regulation", Франция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры платиновые PCA (далее - датчики) предназначены для измерений температуры в пазах обмотки статора электродвигателей, установленных на газоперерабатывающем заводе ООО «Г азпром переработка Благовещенск»
Принцип действия датчиков основан на зависимости электрического сопротивления материала чувствительного элемента (далее - ЧЭ) от температуры измеряемой среды.
Конструктивно датчики состоят из тонкослойного платинового ЧЭ, нанесенного на диэлектрическую подложку, с выводами для крепления соединительных проводов по 3-х проводной схеме. Монтаж на объекте измерений осуществляется путем закладывания датчиков в специальные пазы обмоток статора электродвигателя.
К данному типу средства измерений относятся датчики температуры платиновые РСА с серийными номерами, представленными в таблице 1
Таблица 1 - Серийные номера, относящиеся к данному типу средства измерений
| 69031/1 | 69031/11 | 69031/21 | 69031/31 | 69031/41 | 69031/51 | 69031/61 | 69031/71 |
| 69031/2 | 69031/12 | 69031/22 | 69031/32 | 69031/42 | 69031/52 | 69031/62 | 69031/72 |
| 69031/3 | 69031/13 | 69031/23 | 69031/33 | 69031/43 | 69031/53 | 69031/63 | 69031/73 |
| 69031/4 | 69031/14 | 69031/24 | 69031/34 | 69031/44 | 69031/54 | 69031/64 | 69031/74 |
| 69031/5 | 69031/15 | 69031/25 | 69031/35 | 69031/45 | 69031/55 | 69031/65 | 69031/75 |
| 69031/6 | 69031/16 | 69031/26 | 69031/36 | 69031/46 | 69031/56 | 69031/66 | 69031/76 |
| 69031/7 | 69031/17 | 69031/27 | 69031/37 | 69031/47 | 69031/57 | 69031/67 | 69031/77 |
| 69031/8 | 69031/18 | 69031/28 | 69031/38 | 69031/48 | 69031/58 | 69031/68 | 69031/78 |
| 69031/9 | 69031/19 | 69031/29 | 69031/39 | 69031/49 | 69031/59 | 69031/69 | 69031/79 |
| 69031/10 | 69031/20 | 69031/30 | 69031/40 | 69031/50 | 69031/60 | 69031/70 | 69031/80 |
| 69031/81 | |||||||
Серийные номера датчиков в виде цифрового обозначения, состоящие из арабских цифр, нанесены на кабель датчиков методом печати.
Знак поверки наносится на свидетельство о поверке в соответствии с Порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений. Пломбирование датчиков не предусмотрено.

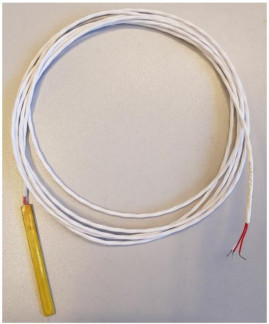

Внешний вид датчиков представлен на рисунке 1.
Отсутствует
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -52 до +200 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,6+0,01-1) |
| Примечание: |t| - абсолютное значение измеренной температуры, °С | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температурный коэффициент а, °С-1 | 0,00385 |
| Электрическое сопротивление изоляции (при 100 В) при температуре (25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 |
| Номинальное значение сопротивления при 0 °C (Ro), Ом: | 100 |
| Габаритные размеры монтажной части, мм, не более: - толщина | 4 |
| - ширина | 12 |
| - длина | 155 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -52 до +200 |
| - относительная влажность, не более | 90 |
| Масса, кг, не более | 1 |
| Средний срок службы, лет, не менее | 15 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры платиновый | PCA | 1 ед. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз.1) |
| 1) - поставляется в одном экземпляре на всю партию | ||
Приведены в разделе 1.5 «Устройство и работа» руководства по эксплуатации
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Правообладатель
Фирма «JUMO Regulation», Франция
Адрес:7, rue des Drapiers-BP 45200, F-57075 METZ Cedex, France Телефон: +33 3 87 37 53 00 Факс: +33 3 87 37 89 00 E-mail: info.fr@jumo.net
