| Номер в госреестре | 85749-22 |
| Наименование СИ | Термоподвески |
| Обозначение типа СИ | ТП32 |
| Изготовитель | Общество с ограниченной ответственностью "Автоматизированные системы и контрольно-измерительные приборы" (ООО "АСКИП"), г. Воронеж |
| Год регистрации | 2022 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термоподвески ТП32 (далее ТП32) предназначенные для измерений температуры растительного сырья и продуктов его переработки при хранении в складах силосного типа, элеваторах, бункерах и прочих технологических емкостях.
Принцип действия ТП32 модификаций A и А-R основан на свойстве чувствительных элементов (далее - ЧЭ), встроенных в термоподвеску, изменять электрическое сопротивление в зависимости от температуры.
Принцип действия ТП32 модификаций Ц основан на аналогово-цифровом преобразовании электрических сигналов, поступающих от полупроводникового элемента с зависимой от температуры характеристикой. Данная зависимость преобразуется в цифровой код, который передается по цифровой шине данных на совместимое устройство. Датчик выполнен в виде единого, неразборного модуля.
Термоподвеска представляет собой конструкцию, состоящую из корпуса и защитной оболочки (кабеля). В закрытой части корпуса термоподвески расположена плата, на контакты которой выведены провода, соединяющие ее с ЧЭ. Для конструкторского исполнения R-A на плате распаяны резисторы, компенсирующие активное сопротивление соединительных проводов. Под крышкой корпуса термоподвески расположен разъем для подключения переносного средства измерений, имеющего соответствующую ответную часть или средства поверки.
В кабеле ТП32 расположены два несущих стальных каната и сердечник с проводами, соединяющими ЧЭ с контактами платы корпуса.
Заводские номера термоподвесок ТП32 нанесены изготовителем типографским способом на маркировочных табличках с целью обеспечения сохранности номера в процессе эксплуатации и подтверждены записью в паспортах термоподвесок ТП32, что обеспечивает безусловную идентификацию.
Термоподвески ТП32 выпускаются в следующих модификациях: ТП32-А, ТП32 -А-R,
ТП32-Ц,
и имеют взрывозащищенный тип исполнения с защитой «искробезопасная цепь с видом защиты «ia» и маркировкой взрывзащиты: 0Ex ia IIIB T85°C Da X. Знак взрывозащиты наносится на маркировочную табличку, расположенную под крышкой корпуса термоподвески способом металлофото.
Модификации ТП32 и их исполнения указанны в таблице 1.
| Обозначение типа | Моди- фика- ция ТП32 | Кол-во ЧЭ, шт | Длина, м | Тип грузонесущего элемента | Маркировочная группа, Н/мм2 (кгс/мм2) по ГОСТ 3064 | Конструктивная особенность |
| ТП32 | «А» | от 1 до 18 | до 40 | Канат 4,2-Г -В-Н-Р-1860/190 ГОСТ 3064 | 1860(190) | Оболочка из полиэтилена низкой плотности марки 153-10К ГОСТ 16336 с указанными значениями сопротивления соединительных проводов (линии связи) |
| «А-R» | от 1 до 18 | до 40 | Канат 4,2-Г-В-Н-Р-1860/190 ГОСТ 3064 | 1860(190) | Оболочка из полиэтилена низкой плотности марки 153-10К ГОСТ 16336 и резисторной компенсацией в корпусе ТП32 соединительных проводов | |
| «Ц» | от 1 до 30 | до 40 | Канат 4,2-Г -В-Н-Р-1860/190 ГОСТ 3064 | 1860(190) | Оболочка из полиэтилена низкой плотности марки 153-10К ГОСТ 16336 |

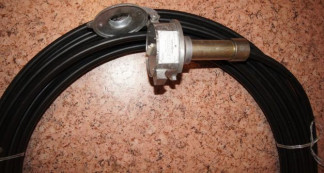

Общий вид термоподвески ТП32 представлен на рисунке 1.
Отсутствует
| Наименование характеристики | Значение |
| Диапазон измерения температуры, °С | от минус 30 до плюс 70 |
| Пределы допускаемой абсолютной основной погрешности измерения температуры, °С | ± 2 |
| НСХ по ГОСТ 6651-2009 для модификаций: «А», «А-R», «Ц» | 50 М; 53 М |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, не более | 0150 мм; длина 40 м |
| Масса, кг, не более | 26,0 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 12 |
| Температура окружающего воздуха, °С | от минус 30 до плюс 70 |
| Относительная влажность при температуре плюс 35 °С и более низких температурах, без конденсации влаги; % | до 95 % |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
Наносится на маркировочную табличку, расположенную под крышкой корпуса термоподвески способом металлофото и на титульный лист руководства по эксплуатации типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Термоподвески | ТП32 | - | Количество и исполнение определяется договором |
| Методика поверки | 1 экз. | На партию, но не менее 1 экз. на 50 ТП32 в один адрес | |
| Руководство по эксплуатации | МЛРС.405229.001РЭ | 1 экз. | На партию, но не менее 1 экз. на 50 ТП32 в один адрес |
| Паспорт | МЛРС.405229.001ПС | 1 экз. |
Приведены в разделе 1.3 руководства по эксплуатации МЛРС.405229.001РЭ
Нормативные документы, устанавливающие требования к термоподвескам ТП32
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2010 г. № 1146, об утверждении Государственной поверочной схемы для средств измерений температуры.
Технические условия МЛРС.405229.001ТУ.
Правообладатель
Общество с ограниченной ответственностью «Автоматизированные системы и контрольно-измерительные приборы» (ООО «АСКИП»)
Адрес: Россия, 394005 г. Воронеж. ул. Владимира Невского д.49. ИНН 3662295954 Тел. /факс: 8 9202255920, 8 9202266920, 8 9202277920, (473) 238-80-56;
E-mail: buh@nppaskip.ru, kao@nppaskip.ru Web:www.nppaskip.ru
