| Номер в госреестре | 85666-22 |
| Наименование СИ | Вискозиметры ротационные |
| Обозначение типа СИ | LAMY RHEOLOGY |
| Изготовитель | LAMY RHEOLOGY, Франция |
| Год регистрации | 2022 |
| Срок свидетельства | 26.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры ротационные LAMY RHEOLOGY (далее - вискозиметры) предназначены для измерений динамической вязкости жидкости в лабораторных условиях.
Принцип действия вискозиметров основан на измерении крутящего момента двигателя (напряжение сдвига), необходимого для поддержания заданной скорости сдвига в измерительной системе, заполненной исследуемым образцом. Крутящий момент является величиной, пропорциональной вязкости исследуемого образца.
Конструктивно вискозиметры состоят из измерительной головки, термостатирующего устройства (зависит от модификации), измерительной системы (согласно заказу).
Вискозиметры выпускаются в следующих модификациях: B-ONE, B-ONE LR, FIRST, FIRST LR, FIRST PRO, FIRST PRO LR, FIRST PRODIG, FIRST PRODIG LR, FIRST PRODIG CP1000, RM100, RM100 CP1000, RM100 CP2000, PORTABLE B-ONE, PORTABLE RM100, RM100i, RM100L, которые отличаются диапазонами измерений динамической вязкости, наличием или отсутствием термостатирующего устройства, набором измерительных систем.
Измерительная головка (блок управления у модификаций) RM100i, RM100L, PORTABLE RM100 и PORTABLE B-ONE оснащена 7-дюймовым цветным сенсорным экраном, с которого ведется управление функциями измерений и на котором отображаются результаты измерений. Измерительные системы представляют собой шпиндели различной геометрии, что позволяет решать различные измерительные задачи.
Алюминиевый кронштейн оснащен ручкой для затяжки, которая позволяет поддерживать высоту измерительной головки и рукоятки для удобства использования. Возможно два исполнения кронштейна штатива: стандартное и с зубчатой рейкой.
Термостатирующие устройства CP1000 и CP2000 регулируют температуру образца. Оснащены дисплеем / регулятором (программатором для некоторых моделей) фирмы OMRON.

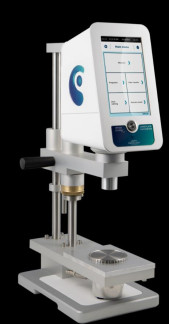

Общий вид вискозиметров приведен на рисунке 1.
Знак поверки наносится на свидетельство о поверке (при его оформлении).
Заводской номер наносится на заднюю сторону вискозиметра (рисунок 2) методом трафаретной печати.
Пломбирование вискозиметров не предусмотрено.
и)
к)
Вискозиметры оснащены встроенным программным обеспечением (ПО) V1.x, и автономным ПО «RHEOTEX» под управлением операционной системой Windows персонального компьютера, позволяющим проводить настройку вискозиметров и контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.
Идентификационные данные ПО вискозиметров приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные ПО | ||
| Идентификационные данные (признаки) | Значение | |
| Встроенное | Автономное | |
| Идентификационное наименование ПО | V1.x | RHEOTEX |
| Номер версии (идентификационный номер) ПО | не ниже V1.20210506 xxxxxx | не ниже V2.1 |
Влияние ПО учтено при нормировании метрологических характеристик средства измерения.
Таблица 2 - Метрологические характеристики для модификаций FIRST (LR)/ FIRST PRO (LR)/ FIRST PRODIG (LR), FIRST PRODIG CP1000, RM100 CP1000, RM100 CP2000, B-ONE (LR)
| Наименование характеристики | Значение для модификации | ||||
| FIRST (LR)/ FIRST PRO (LR) | FIRST PRODIG (LR) | FIRST PRODIG CP1000 | RM100 RM100 CP1000 CP2000 | B-ONE (LR) | |
| Диапазон показаний динамической вязкости, мПа-с | от 1 до 22 000 000 (LR) 1) от 200 до 240 000 000 1) | от 3 до 800 000 000 1) | от 1 до 190 000 000 1) | от 1 до 22 000 000 (LR)1) от 40 до 240 000 000 1) | |
| Диапазон измерений динамической вязкости, мПа-с | от 1 до 100 000 (LR)1) от 200 до 100 000 1) | от 1 до 100 000 (LR)1) от 200 до 100 000 1) | от 1 до 100 000 1) | от 1 до 100 000 1) | от 1 до 100 000 (LR) 1) от 40 до 100 000 1) |
| Диапазон показаний температуры, оС | от -100 до +300 | от -20 до +300 2) | - | ||
| Диапазон измерений температуры, оС | от -20 до +150 | - | |||
| Пределы допускаемой абсолютной погрешности измерений температуры, оС | ±0,2 | - | |||
| Пределы допускаемой приведенной погрешности вискозиметра (приведена к верхнему значению диапазона измерений), % 2): - в диапазоне значений температуры от -20 оС до +5 оС включ., - в диапазоне значений температуры св. +5 оС до +100 оС включ., - в диапазоне значений температуры св. +100 оС до +150 оС | ±3 ±1 ±3 | ||||
приведен наибольший диапазон измерений для данной модификации. В зависимости от комплекта измерительных систем диапазон может быть меньше указанного, фактическое значение приводится в РЭ.
2) температурный диапазон зависит от системы термостатирования.
Таблица 3 - Метрологические характеристики для RM100, RM100i, RM100L, PORTABLE RM100, PORTABLE B-ONE
| Наименование характеристики | Значение для модификации | |||
| RM100 RM100i | RM100L | PORTABLE RM100 | PORTABLE B-ONE | |
| Диапазон показаний динамической вязкости, мПа-с | от 1 до 780 000 000 | от 5 до 670 000 | от 1 до 240 000 | от 15 до 240 000 |
| Диапазон измерений динамической вязкости, мПа-с | от 1 до 100 000 1} | от 5 до 100 000 1} | от 1 до 100 000 1} | от 15 до 100 000 1} |
| Диапазон показаний температуры, оС | от -100 до +300 | - | ||
| Диапазон измерений температуры, оС | от -20 до +150 | - | ||
| Пределы допускаемой абсолютной погрешности измерений температуры, оС | ±0,2 | - | ||
| Пределы допускаемой приведенной погрешности вискозиметра (приведена к верхнему значению диапазона измерений), % 2): - в диапазоне значений температуры от -20 оС до +5 оС включ., - в диапазоне значений температуры св. +5 оС до +100 оС включ., - в диапазоне значений температуры св. +100 оС до +150 оС | ±3 ±1 ±3 | |||
| '-1 приведен наибольший диапазон измерений для данной модификации. В зависимости от комплекта измерительных систем диапазон может быть меньше указанного, фактическое значение приводится в РЭ. 2) температурный диапазон зависит от системы термостатирования. | ||||
Таблица 4 - Основные технические характеристики для модификаций FIRST (LR)/ FIRST PRO(LR)/ FIRST PRODIG (LR), FIRST PRODIG CP1000, RM100 CP1000, RM100 CP2000, B-ONE (LR)_
| Наименование характеристики | Значение для модификации | |||||
| FIRST (LR)/ FIRST PRO (LR) | B-ONE (LR) | FIRST PRODIG (LR) | FIRST PRODIG CP1000 | RM100 CP1000 | RM100 CP2000 | |
| Диапазон частот вращения, об/мин | от 0,3 до 250 | от 0,3 до 1500 | ||||
| Диапазон крутящего момента, мН-м | от 0,005 до 0,8 (LR) от 0,05 до 13 | от 0,05 до 30 | ||||
| Масса вискозиметра, кг, не более | 6,7 | 14,0 | 22,0 | |||
| Габаритные размеры измерительной головки, мм, не более - высота - ширина - длина | 230 130 180 | 270 200 160 | 550 200 320 | 700 340 610 | ||
| Параметры электрического питания: | ||||||
| - напряжение переменного тока, В | от 90 до 240 | |||||
| - частота переменного тока, Гц | от 50 до 60 | |||||
| Условия эксплуатации: | ||||||
| - диапазон температуры окружающего воздуха, °С | от +5 до +40 | |||||
| - диапазон относительной влажности воздуха, % | от 5 до 80 | |||||
| Средняя наработка до отказа, ч | 35000 | |||||
| Срок службы, лет, не менее | 10 | |||||
| Наименование характеристики | Значение для модификации | ||||
| RM100 | RM100i | RM100L | PORTABLE RM100 | PORTABLE B-ONE | |
| Диапазон частот вращения, об/мин | от 0,3 до 1500 | от 0,3 до 250 | |||
| Диапазон крутящего момента, мН-м | от 0,05 до 30 | от 0,05 до 13 | |||
| Масса вискозиметра, кг, не более | 6,7 | 3 | 4 | 2 | 2 |
| Габаритные размеры измерительной головки (блока управления), мм, не более - высота - ширина - длина | 230 130 180 | 260 120 140 | |||
| - диаметр измерительной головки | - | 95 | 100 | 90 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 240 от 50 до 60 | ||||
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности воздуха, % | от +5 до +40 от 5 до 80 | ||||
| Средняя наработка до отказа, ч | 35000 | ||||
| Срок службы, лет | 10 | ||||
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации и на корпус вискозиметра типографским способом. Место нанесения знака утверждения приведено на рисунке 2.
Таблица 6 - Комплектность вискозиметров
| Наименование | Обозначение | Количество |
| Вискозиметр ротационный | LAMY RHEOLOGY | 1 шт. |
| Термостатирующее устройство | - | 1 шт. (зависит от модификации) |
| Комплект измерительной системы | - | не менее 1 шт. (по заказу) |
| Программное обеспечение | RHEOTEX | 1 USB-флеш-накопитель (по заказу) |
| Руководство по эксплуатации | - | 1 экз. |
приведены в главе 3 руководства по эксплуатации «Вискозиметры ротационные LAMY RHEOLOGY»
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная Приказом Росстандарта от 05.11.2019 № 2622 Стандарт предприятия
Правообладатель
LAMY RHEOLOGY, Франция
Адрес: 11 A, Rue des Aulnes, 69410 Champagne au Mont d’Or Телефон: 33-(0)4-78-08-54-06 Факс: 33-(0)4-78-08-69-44 Web-сайт: www.lamyrheology.com Е-mail: contact@lamyrheology.com
