| Номер в госреестре | 85256-22 |
| Наименование СИ | Течеискатели масс-спектрометрические гелиевые |
| Обозначение типа СИ | ASM |
| Изготовитель | "Pfeiffer Vacuum", Франция |
| Год регистрации | 2022 |
| Срок свидетельства | 12.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Течеискатели масс-спектрометрические гелиевые ASM (далее - течеискатели) предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности, а также для обнаружения мест нарушения герметичности (течей) различных систем и объектов, допускающих откачку внутренней полости или заполнение гелием либо смесью газов, содержащих гелий.
Принцип действия течеискателей основан на измерении ионного тока, пропорционального количеству ионизированных молекул пробного газа.
Вакуумная система течеискателя соединяется с системой или объектом, для которого проводится контроль герметичности или обнаружение места нарушения герметичности (далее - испытуемый объект). В зависимости от выбранного режима работы течеискателя производится откачка внутренней полости или заполнение пробным газом (по умолчанию - гелий) вакуумной системы течеискателя в совокупности с испытуемым объектом. Молекулы пробного газа, проникающие через места нарушения герметичности испытуемого объекта, попадают в масс-спектрометрический анализатор течеискателя (далее - анализатор), где ионизируются направленным потоком заряженных частиц от ионного источника. Ионизированные молекулы (далее - ионы) газа ускоряются в магнитном поле анализатора, перемещаясь по окружности, радиус которой зависит от относительной атомной массы иона газа, и фокусируются на ионном коллекторе (мишени), создавая ионный ток. В течеискателях предусмотрены режимы работы «Вакуум. метод» -«Нормальный», «Вакуум. метод» - «Высокая чувствительность» (режим предусмотрен только в модификациях ASM 390 и ASM 392), «Вакуум. метод» - «Массивная течь» и «Метод щупа». Режимы отличаются тем, что пробный газ попадает на разные ступени турбомолекулярного насоса, в связи с чем выделяют независимые каналы измерений.
В корпусе течеискателя находятся масс-спектрометрический анализатор, настроенный на регистрацию ионов пробного газа, вакуумная система, электроника течеискателя и интерфейс оператора (жидкокристаллический дисплей). Подключение испытуемого объекта к вакуумной системе течеискателя осуществляется с помощью присоединительного фланца (испытательный порт), расположенного на верхней панели корпуса течеискателя.
Течеискатели выпускаются в 5 модификациях: ASM 340 W (где «W» - WET
- масляный насос), ASM 340 D (где «D» - DRY - безмасляный насос), ASM 340 I (где «I» означает «без форвакуумного насоса»), ASM 390, ASM 392. Модификации отличаются диапазоном показаний, внешним видом, характеристиками питания, габаритными размерами, массой и комплектностью.
Пломбирование течеискателей не предусмотрено.

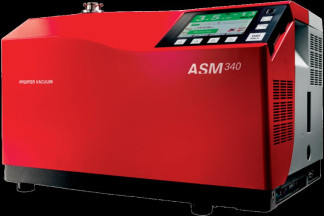

Заводской номер течеискателя наносится на одну из боковых панель течеискателя. Общий вид течеискателей представлен на рисунках 1 -3.
Течеискатели имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием либо смесью газов, содержащих гелий.
ПО течеискателей выполняет следующие функции:
- управление работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов);
- управление работой масс-спектрометрического анализатора (определение чувствительности, настройка на пик гелия);
- сбор, обработка и передача измерительной информации на устройство вывода;
- отображение измерительной информации;
- автоматическая диагностика состояния течеискателя.
Идентификационные данные ПО представлены в таблице 1.
Влияние ПО течеискателей учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений течеискателей - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ASM |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений потока газа в вакууме по входу течеискателя (при работе в режимах «Вакуум. метод» - «Нормальный», «Вакуум. метод» -«Высокая чувствительность» и «Вакуум. метод» -«Массивная течь»), Пам3/с* | от 110-12 до 1 • 10-1 |
| Диапазон показаний потока газа в вакууме по входу течеискателя (при работе в режимах «Вакуум. метод» - «Нормальный», «Вакуум. метод» -«Высокая чувствительность» и «Вакуум. метод» -«Массивная течь»), Пам3/с* | от 5 10-13 до 1 • 10-1 |
| Диапазон показаний потока газа в вакууме при работе в режиме «Метод щупа», Пам3/с* - ASM 340 W, ASM 340 D, ASM 340 I - ASM 390, ASM 392 | от 5 10-10 до 1 • 10-2 от 1-10"9 до 1-10"2 |
| Пределы допускаемой относительной погрешности измерений потока газа в вакууме по входу течеискателя, % - при работе в режимах «Вакуум. метод» - «Нормальный» и «Вакуум. метод» - «Высокая чувствительность» (где Qнпи - значение нижнего предела измерений, Пам3/с*; Оизм - значение измеренного потока, Пам3/с*) - при работе в режиме «Вакуум. метод» - «Массивная течь» - при работе в режиме «Метод щупа» | ±(0,15 + Qнпи/Qизм)• 100 ±50 не нормируется |
| *Производная единица величины потока газа в вакууме Па-м 3/с образована в соответствии с п. 5.2.1 ГОСТ 8.417-2002 на основании уравнения связи (измерений), полученного из уравнения состояния идеального газа. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Скорость форвакуумной откачки, м3/ч - ASM 340 W | 15 |
| - ASM 340 D | 3,4 |
| - ASM 340 I | -* |
| - ASM 390, ASM 392 | 35 |
| Время установления выходного сигнала, мин, не более | 3 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Г ц | 50±1 |
| Потребляемая мощность, В А, не более | |
| - ASM 340 W, ASM 340 D | 600 |
| - ASM 340 I | 350 |
| - ASM 390, ASM 392 | 800 |
| *В зависимости от потребительской форвакуумной насосной системы скорость форвакуумной откачки может меняться от 1 до 100 м3/ч. | |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более (длина; ширина; высота) - ASM 340 W, ASM 340 D, ASM 340 I | 547;393; 375 |
| - ASM 390, ASM 392 | 455; 1072; 1025 |
| Масса, кг, не более | |
| - ASM 340 W, ASM 340 D | 45 |
| - ASM 340 I | 32 |
| - ASM 390 | 125 |
| - ASM 392 | 130 |
| Условия эксплуатации: - диапазон рабочих температур окружающего воздуха, °С | от +10 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка до отказа, ч | 15000 |
| Средний срок службы, лет | 12 |
наносится на корпус течеискателей методом наклейки или иным способом, на титульный лист руководств по эксплуатации типографским способом.
Таблица 4 - Комплектность течеискателей
| Наименование | Обозначение | Количество |
| Течеискатель | в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | в соответствии с заказом | 1 экз. |
приведены в документах «Течеискатели масс-спектрометрические гелиевые ASM 340 W, ASM 340 D, ASM 340 I. Руководство по эксплуатации» раздел 6, «Течеискатели масс-спектрометрические гелиевые ASM 390, ASM 392. Руководство по эксплуатации» раздел 6.
ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности Техническая документация «Pfeiffer Vacuum», Франция
| Зарегистрировано поверок | 70 |
| Поверителей | 1 |
| Актуальность данных | 17.06.2025 |
