| Номер в госреестре | 85144-22 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | GT2550 |
| Изготовитель | "LORD Sensing Stellar Technology", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления GT2550 (далее - датчики) предназначены для непрерывных измерений избыточного давления и преобразования измеренного давления в унифицированный аналоговый выходной сигнал.
К датчикам давления данного типа относятся датчики давления GT2550 с заводскими номерами 2010803, 2010804, 2010805, 2010891, 2010892, 2010893, 2010894.
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией измерительной мембраны, которая передает приложенное давление на чувствительный элемент датчика. Чувствительным элементом датчика является тензорезистивный элемент. Под воздействием давления измеряемой среды изменяется соотношение сопротивлений резисторов чувствительного элемента, включенных в плечи измерительного моста. Величина приложенного давления преобразуется в аналоговый сигнал на выходе из сенсорного модуля. Далее сигнал из сенсорного модуля поступает в модуль электронного блока датчика, где преобразуется в унифицированный токовый выходной сигнал, пропорциональный приложенному давлению.
Датчики состоят из сенсорного модуля и модуля электронного блока, расположенных в коррозионностойком цельносварном корпусе. Общий вид датчиков давления GT2550 показан на рисунке 1.
Обозначение датчиков:
- GT2550-5000G-142 (зав. №№ 2010803, 2010804);
- GT2550-7500G-142 (зав. №№ 2010891 - 2010894);
- GT2550-10000G-142 (зав. № 2010805);
где «GT25» - обозначение типоразмера, «50» - обозначение выходного сигнала, «5000», «7500», «10000» - обозначение диапазона измерений избыточного давления, соответственно, от 0 до 34,47 МПа, от 0 до 51,71 МПа и от 0 до 68,95 МПа, «142» - обозначение выходного разъема датчика.
Пломбировка датчиков изготовителем и поверителем не предусмотрена. Защита от несанкционированного доступа к внутренним элементам обеспечивается конструкцией.
Заводские (серийные) номера, состоящие из сочетания арабских цифр, нанесены на корпус датчика в соответствии с рисунком 2.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим Порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений.

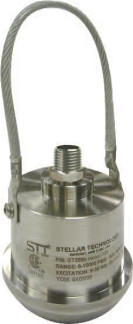

Рисунок 1 - Общий вид датчика давления Рисунок 2 - Место расположения заводского
GT2550 номера
отсутствует
Метрологические характеристики датчиков приведены в таблице 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон измерений избыточного давления, МПа - для датчиков GT2550-5000G-142 - для датчиков GT2550-7500G-142 - для датчиков GT2550-10000G-142 | от 0 до 34,47 от 0 до 51,71 от 0 до 68,95 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений давления (у), % | ±1,00 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления, вызванной отклонением температуры окружающего воздуха от нормальных условий на каждые 10 °С, % | ±0,36 |
| Вариация, %, не более | 0,5 •Ы |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность при +30 °С, % - атмосферное давление, кПа | от -1,1 до +54,4 от 30 до 70 от 84,0 до 106,7 |
Основные технические характеристики датчиков приведены в таблице 2.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Аналоговый выходной сигнал, мА | от 4 до 20 |
| Напряжение питания постоянного тока, В | от 9 до 36 |
| Электрическое присоединение | 1/2" NPT |
| Измеряемая среда | жидкости и газы, не агрессивные к сплаву Inconel 718 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от -40 до +85 |
| - относительная влажность при +30 °С, % | от 30 до 70 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Габаритные размеры, мм, не более | |
| - диаметр | 95 |
| - высота | 106 |
| Масса, кг, не более | 2,8 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 26300 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Датчик давления GT2550 | GT2550-ХХХ1-142, зав. № YYY2 | 1 шт. |
| Руководство по эксплуатации | Датчики давления GT2550 РЭ | 1 экз. |
| Паспорт | Датчики давления GT2550 ПС | 1 экз. |
| Исполнения 5000G, 7500G, 10000G 2заводские номера 2010803, 2010804, 2010805, 2010891, 2010892, 2010893, 2010894 | ||
приведены в разделе 1.3 Методика измерения эксплуатационного документа «Датчики давления GT2550. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Техническая документация фирмы изготовителя
