| Номер в госреестре | 85077-22 |
| Наименование СИ | Блоки регистрации измерительные |
| Обозначение типа СИ | РКС |
| Изготовитель | Акционерное общество "Опытный завод No 31 Гражданской авиации" (АО "Опытный завод No 31 Гражданской авиации"), Московская обл., г. Щелково |
| Год регистрации | 2022 |
| Срок свидетельства | 01.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки регистрации измерительные РКС (далее - блоки РКС) предназначены для измерений продольной (горизонтальной) силы растяжения при определении коэффициента сцепления на взлетно-посадочной полосе.
Принцип действия блоков РКС заключается в преобразовании деформации упругого элемента датчика, вызванной действием приложенной силы, в электрический сигнал.

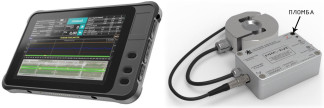

Блоки РКС состоят из планшета с установленным специализированным программным обеспечением, тензорезисторного датчика и блока РКС-БД, оборудованного модулем с поддержкой систем позиционирования GPS/GLONASS.
Тензорезисторный датчик состоит из упругого элемента, тензорезисторов на клеевой основе и элементов герметизации. Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется блоком РКС-БД по соединительному кабелю. Приложенная сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в защищенный планшет для аналого-цифрового преобразования, обработки и индикации результата измерений.
Знак утверждения типа наносится на маркировочную табличку, расположенную на задней крышке планшета, фотохимическим способом.
Знак поверки на блоки РКС не наносится.
Заводской номер указывается на фирменной табличке, расположенной на задней крышке планшета.
В блоках регистрации измерительных РКС используется встроенное в планшет программное обеспечение (ПО). ПО выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной информации.
Идентификация программы: идентификационное наименование отображается на начальном экране, номер версии ПО отображается на начальном экране при входе в меню «Информация о системе» (кнопка О на начальном экране).
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ГАВР.05.07.21.001 |
| Номер версии (идентификационный номер) ПО* | 1.1.10 |
| Цифровой идентификатор ПО | - |
| * Номер версии (идентификационный номер) ПО не ниже указанного | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН (кгс) | от 0,1 до 1,0 (от 10,20 до 101,97) |
| Пределы допускаемой приведенной погрешности измерений силы, %* | ±1 |
| * Нормирующий коэффициент Хн равен верхнему пределу диапазона измерений силы | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры весоизмерительного датчика (длина; ширина; высота), мм, не более | 94; 90; 42 |
| Габаритные размеры блока РКС-БД (длина; ширина; высота), мм, не более | 140; 64; 35 |
| Габаритные размеры планшета (длина; ширина; высота), мм, не более | 280; 190; 40 |
| Масса весоизмерительного датчика, кг, не более | 1,3 |
| Масса блока РКС-БД, кг, не более | 0,8 |
| Масса планшета, кг, не более | 2,0 |
| Условия эксплуатации: - весоизмерительного датчика и блока РКС-БД: - диапазон рабочих температур, оС - относительная влажность воздуха при температуре 25 °С и ниже без конденсации влаги, %, не более - планшета: - диапазон рабочих температур, оС - относительная влажность воздуха при температуре 25 °С и ниже без конденсации влаги, %, не более | от -30 до +40 80 от +5 до +35 80 |
| Параметры электрического питания: - блока РКС-БД, напряжение постоянного тока, В - планшета, от аккумулятора, напряжение постоянного тока, В | от 9,5 до 14,4 от 4,5 до 5,5 |
| Вероятность безотказной работы за 2000 ч | 0,98 |
| Средний срок службы, лет | 7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку с маркировкой изготовителя, закрепленную на задней крышке планшета, фотохимическим способом или способом лазерной гравировки.
Таблица 4 - Комплектность блоков РКС
| Наименование | Обозначение | Количество |
| Блок регистрации измерительный | РКС | 1 шт. |
| Руководство по эксплуатации | ГАВР.411124.002-01РЭ | 1 экз. |
| Паспорт | ГАВР.411124.002-01ПС | 1 экз. |
приведены в разделе 2 ГАВР.411124.002-01РЭ Блоки регистрации измерительные РКС. Руководство по эксплуатации.
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 22.10.2019 № 2498
