| Номер в госреестре | 85033-22 |
| Наименование СИ | Антенны измерительные |
| Обозначение типа СИ | PMM BL-01 |
| Изготовитель | "Narda Safety Test Solutions S.r.l.", Италия |
| Год регистрации | 2022 |
| Срок свидетельства | 30.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные PMM BL-01 (далее по тексту - антенны) предназначены для измерений напряженности электрической составляющей переменного электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 30 до 6000 МГц (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными).
Конструктивно антенна представляет собой гибрид биконической и логопериодической антенн, заменяющий традиционно использующиеся в данном частотном диапазоне два типа антенн.
Принцип действия антенны основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенны, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Биконическая часть антенны обеспечивает работу на частотах до 200 МГц. Логопериодическая часть антенны обеспечивает работу в верхней части частотного диапазона. Конструктивно антенна изготовлена из алюминия. Антенна подключается к измерительному устройству через коаксиальный вход тип III Вариант 3 (розетка) по ГОСТ 13317-89.
Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.
Общий вид антенн, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1 и 2. Заводской номер наносится на корпус антенны в виде наклейки в формате «S.N. ХХХХХХХХХХ».

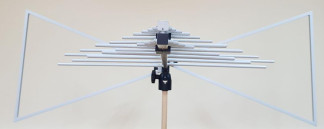

Рисунок 1 - Внешний вид антенны (вид спереди)
место нанесения наклейки «Знак утверждения типа»
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 30 до 6000 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1) | от 8 до 45 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2 |
| Коэффициент стоячей волны по напряжению в диапазоне частот свыше 200 МГц, не более | 2,0 |
| Наименование характеристики | Значение |
| Номинальное значение выходного сопротивления антенны, Ом | 50 |
| Габаритные размеры (длинахширинахвысота), см, не более | 145х61х157 |
| Масса, кг, не более | 5,5 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более атмосферное давление, кПа | 20±5 90 от 80,0 до 106,7 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Антенна измерительная | PMM BL-01 | 1 |
| Футляр | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 2 «Описание и работа» руководства по эксплуатации.
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц. Техническая документация фирмы-изготовителя.
