| Номер в госреестре | 84734-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-12,5 |
| Изготовитель | Общество с ограниченной ответственностью "Роснефтекомплект" (ООО "Роснефтекомплект"), Республика Татарстан, г. Лениногорск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-12,5 предназначен для измерений объема и массы нефти, а также для приема, хранения и отпуска нефти.
Принцип действия резервуара стального горизонтального цилиндрического РГС-12,5 основан на заполнении его товарной нефтью до определенного уровня, соответствующего объему товарной нефти согласно градуировочной таблице резервуара.
Тип резервуара стального горизонтального цилиндрического РГС-12,5 - подземный. Резервуар стальной горизонтальный цилиндрический РГС-12,5 представляет собой сварной металлический сосуд в форме горизонтального цилиндра, оборудованный приемо -раздаточными устройствами и люками.
Заполнение и выдача товарной нефти осуществляется через приемно-раздаточные устройства.
Заводской номер наносится типографским способом в паспорт резервуара и ударным способом на металлический шильдик резервуара.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 расположен на территории УПН ЦКППН НГДУ «Бавлынефть» ПАО «Татнефть».
Эскиз резервуара стального горизонтального цилиндрического РГС-12,5 представлен на рисунке 1.

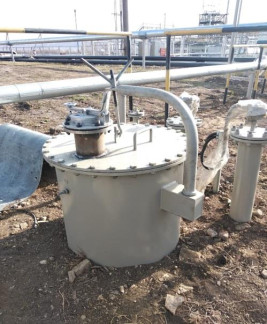

Горловины и замерный люк резервуара стального горизонтального цилиндрического РГС-12,5 представлены на рисунке 2.
Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5 не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | нефть по ГОСТ Р 51858-2002 |
| Габаритные размеры, мм, не более | |
| - высота | 3100 |
| - диаметр | 2000 |
| Диапазон температуры окружающего воздуха, °С | от - 40 до + 40 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический РГС-12,5, зав. № 0109Е | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 5 «Методика измерений» паспорта.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-12,5
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
