| Номер в госреестре | 84683-22 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | Exia B |
| Изготовитель | "Dittmer Temperaturfühler GmbH & Co. KG", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления Exia B (далее по тексту - термопреобразователи или ТС) предназначены для измерения температуры корпусов или вкладышей подшипников больших машин, а также температуры поверхности других объектов и сред во взрывоопасных зонах в зонах, опасных к воспламенению горючей пыли.
Принцип действия ТС основан на изменении электрического сопротивления термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи имеют частично разборную конструкцию и состоят из неизвлекаемой измерительной вставки с монтажным элементом или без него и коммутационной головки формы «В», изготовленной из алюминиевого сплава, с крышкой и кабельным выводом М20*1,5. Измерительная вставка представляет собой тонкостенную трубку (из нержавеющей стали), завальцованную с одной стороны, внутри которой находится платиновый ЧЭ (типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751)) с изолированными выводами. С другой стороны трубка соединена с керамической клеммной платформой или с держателем с присоединенным к нему измерительным преобразователем (ИП) серии PR модели 5331 (Регистрационный № 7094318), имеющим аналоговый выходной сигнал постоянного тока в диапазоне от 4 до 20 мА. Схема соединения внутренних проводов ТС с ЧЭ - 3-х проводная.
ТС имеют 3 модели (Exia,B,00,06, Exia,B,01,06, Exia,B,02,06), различающиеся по конструктивному исполнению и наличию измерительного преобразователя.
К термопреобразователям данного типа относятся термопреобразователи сопротивления Exia B с серийными номерами: 210607917, 210607918, 210607919, 210607920, 210607921, 210607922, 210607923, 210607924, 210607925, 210607926, 210607927, 210607928, 210607929, 210607930, 210607931 (модель Exia,B,01,06); 210607932, 210607933, 210607934, 210607935 (модель Exia,B,02,06); 210607936, 210607937, 210607938, 210607939, 210607940, 210607941, 210607942, 210607943, 210607944, 210607945, 210607946 (модель Exia,B,00,06).
ИП применяется в составе ТС со следующими серийными номерами: 210607917, 210607918, 210607919, 210607920, 210607921, 210607922, 210607923, 210607932, 210607933, 210607934, 210607935.
Нанесение знака поверки на ТС не предусмотрено.

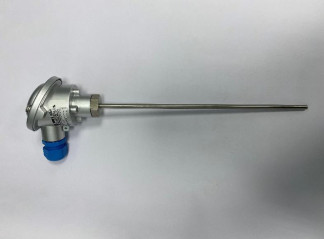

Серийные номера ТС нанесены на коммутационную головку. Фотографии общего вида ТС с указанием места расположения серийных номеров представлены на рисунках 1-3.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ТС с ИП | ТС без ИП | |
| Диапазон измерений температуры, °С | от 0 до +300 | от -40 до + 300 |
| Температурный коэффициент, °С-1 | 0,00385 | |
| Класс допуска ТС по ГОСТ 6651 -2009 (МЭК 60751) | B | |
| Пределы допустимого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С | ±(0,3+0,005-|t|(1)), где t - значение измеряемой температуры, °С | |
| Пределы допускаемой основной абсолютной погрешности ИП (при температуре окружающей среды от +20 до +28 °С включ.), °С | ±0,2 | - |
| Пределы допускаемой основной абсолютной погрешности ТС с ИП (при температуре окружающей среды от +20 до +28 °С включ.), °С | ±(0,5+0,005-|t|(1)), где t - значение измеряемой температуры, °С | |
| Пределы допускаемой дополнительной абсолютной погрешности ИП, вызванной изменением температуры окружающей среды от нормальных условий (от +20 до +28 °С включ.), °С / 1 °С (2) | ±0,03 | - |
| Диапазон изменения выходного сигнала, мА | от 4 до 20 | - |
| Примечания: (1) t - значение измеряемой температуры, °С; (2) При расчете суммарной погрешности измерений ТС с ИП при окружающей температуре, отличной от нормальных условий, в формулу расчета предельно допустимой основной погрешности в зависимости от температуры измеряемой среды прибавляют значение дополнительной погрешности, взятое со знаком «плюс». | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от + 15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 |
| Напряжение питания постоянного тока (для ТС с ИП), В | от 7,2 до 35,0 |
| Степень защиты оболочки по ГОСТ 14254-2015 (МЭК 60529:2013) | IP64 |
| Габаритные размеры, мм - диаметр монтажной части - длина монтажной части - общая длина измерительной вставки ТС | 6 50 (Exia,B,00,06, Exia,B,02,06); 250 (Exia,B,01,06) 250 |
| Масса, г | 326 (Exia,B,00,06, Exia,B,02,06); 265 (Exia,B,01,06 с ИП); 267 (Exia,B,01,06 без ИП) |
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 8 |
| Маркировка взрывозащиты | 0 Ex ia IIC T6/T4 Ga X Ex ia IIIB T135°C Da/Db |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +135 (без ИП), от -40 до +85 (с ИП) 95 (без конденсации) |
наносится на титульный лист паспорта методом штемпелевания.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления Exia B | Exia,B,00,06 | 11 шт. |
| Exia,B,01,06 | 15 шт. | |
| Exia,B,02,06 | 4 шт. | |
| Паспорт (на русском языке) | - | 30 экз. |
приведены в разделе 3 паспорта на ТС.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления Exia B
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
| Зарегистрировано поверок | 30 |
| Поверителей | 1 |
| Актуальность данных | 23.10.2025 |
