| Номер в госреестре | 84613-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Общество с ограниченной ответственностью "Октябрьский завод нефтепромыслового оборудования" (ООО "Ознпо"), Республика Башкортостан, г. Октябрьский |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.
Резервуары расположены внутри металлического контейнера наземного расположения. Резервуары оборудованы смотровой площадкой с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства. Заводские номера резервуаров наносятся на стенку контейнера.
Резервуары РГС-20 с заводскими номерами 1171, 1169 расположены на объектах АО «Транснефть - Урал», адреса расположения резервуаров указаны в таблице 1.
Таблица 1 - Место расположения резервуаров.
| Заводские номера резервуаров | Место расположения резервуаров |
| 1171 | Курганская область, Щучанский район, п. Медведское, ЛПДС «Медведское», Курганское НУ АО «Транснефть - Урал». |
| 1169 | Курганская область, Макушинский район, п. Степное, ЛПДС «Суслово», Курганское НУ АО «Транснефть - Урал». |

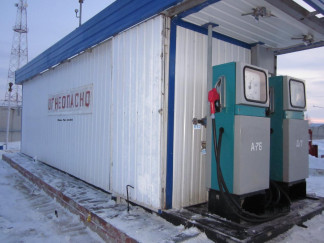

Общий вид резервуаров РГС-20 представлен на рисунках 1, 2. Пломбирование резервуаров РГС-20 не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
отсутствует
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номера секций | ||
| 21, 26 | 22, 27 | |
| Номинальная вместимость, м3 | 10 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 2 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 10.06.2025 |
