| Номер в госреестре | 84585-22 |
| Наименование СИ | Установки аэродинамические |
| Обозначение типа СИ | АТ-60 |
| Изготовитель | ООО "Научно-производственное предприятие "Адвент" (ООО "НПП "Адвент"), г. Санкт-Петербург; ООО "Научно-технический центр "Адвент" (ООО "НТЦ "Адвент"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 04.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки аэродинамические АТ-60 (далее по тексту - АТ-60), предназначены для воспроизведения параметров воздушного потока (скорость, направление) и применяются для поверки и испытаний в целях утверждения типа средств измерений скорости и направления воздушного потока в лабораторных условиях.
АТ-60 соответствуют требования, предъявляемым к рабочим эталонам в соответствии с Государственной поверочной схемой для средств измерений скорости воздушного потока, утверждённой Приказом Федерального агентства по техническому регулированию и метрологии от 25.11.2019 г. № 2815.
Принцип действия АТ-60 основан на создании воздушного потока с нормированными параметрами на выходе формирователя потока (сопло) с помощью центробежного вентилятора, и измерении параметров воздушного потока средствами измерений из состава АТ-60. Конструктивно в состав АТ-60 входят:
- труба аэродинамическая с каркасом, камерой Эйлера и рабочим участком с поворотным
столом;
- осевой вентилятор с асинхронным электродвигателем для создания воздушного потока в рабочем участке;
- шкаф электрический
Средства измерений: анемометр электронный ЭА-70, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. номер) 38822-08, манометр дифференциальный цифровой типа ДМЦ-01 (рег. № в ФИФ- 15594-12), трубка Пито напорная дифференциальная цилиндрическая (рег. № в ФИФ- 39694-08);
- программно-вычислительный комплекс (ПВК).
Направление воздушного потока задается углом поворота поворотного стола.
Скорость воздушного потока измеряются с помощью дифференциального цифрового манометра ДМЦ-01 и анемометра ЭА-70.
Установки аэродинамические АТ-60 с автономным программным обеспечением «АТ-60» обеспечивают задание скорости воздушного потока, управление поворотным столом и сбор измерительной информации с выдачей результатов измерений на ПК.
АТ-60 выпускают в четырех исполнениях: исполнение 00, исполнение 01, исполнение 02, исполнение 03. Исполнения отличаются диапазоном воспроизведения скорости воздушного потока.
АТ-60 размещают на каркасе горизонтально или вертикально. Метрологические характеристики изделия не зависят от варианта размещения.
Общий вид установки аэродинамической показан на рисунке 1. Пломбирование не предусмотрено. На корпус нанесена этикетка с заводским номером.

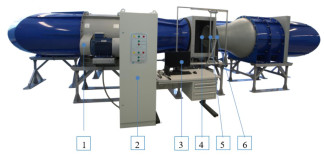

Рисунок 1 - Общий вид установки аэродинамической АТ-60 1 - осевой вентилятор с асинхронным электродвигателем;
Знак поверки наносится на паспорт.
2 - шкаф электрический; 3 - программно-вычислительный комплекс (ПВК); 4 - рабочая зона;
5 - средства измерений; 6 - сопло.
Установки аэродинамические АТ-60 имеют автономное ПО, которое обеспечивает управление работой АТ-60, сбор, обработку, хранение и отображение измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | AirTube |
| Номер версии (идентификационный номер) ПО | не ниже 0.0.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения скоростей воздушного потока, м/с исполнение 00 исполнение 01 исполнение 02 исполнение 03 | от 0,1 до 65 от 0,1 до 60 от 0,1 до 50 от 0,1 до 40 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности воспроизведения скорости воздушного потока, м/с | ±(0,015 + 0,015V)* |
| Диапазон измерений направления воздушного потока | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока | ±0,5° |
| *V - значение скорости воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Относительная влажность воздуха при температуре 20°С, % Атмосферное давление, кПа Температура окружающей среды, °С Напряжение электропитания частотой (50±1) Гц, В | от 30 до 85 от 90,0 до 106,7 от +18 до +23 380±10% |
| Максимальная потребляемая электрическая мощность, кВт | 65 |
| Выходной диаметр сопла (D), не менее, мм | 600 |
| Диаметр рабочей зоны, не менее, % от D | 55 |
| Габаритные размеры (длина; ширина; высота), мм, не более | 12000; 5000; 3000 |
| Масса, кг, не более | 7000 |
| Средняя наработка на отказ, ч | 10000 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации АТ-60 методом печати, на корпус АТ-60 - методом металлографики на шильдике.
Таблица 4 - Комплектность установок аэродинамических АТ-60
| Наименование | Обозначение | Количество |
| Установка аэродинамическая АТ-60 | АТ-60 | 1 шт. |
| Руководство по эксплуатации | АДБР.441261.086.000.00 РЭ | 1 экз. |
| Паспорт | АДБР.441261.086.000.00 ПС | 1 экз. |
приведены в руководстве по эксплуатации АДБР.441261.086.000.00 РЭ «Установки аэродинамические АТ-60», раздел «Использование изделия»
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 25.11.2019 г. № 2815.
ГОСТ 8.577-2002 ГСИ. Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твердого тела
Технические условия «Установки аэродинамические АТ-60»
АДБР.441261.086.000.00 ТУ.
