| Номер в госреестре | 84541-22 |
| Наименование СИ | Анализаторы солей в сырой нефти |
| Обозначение типа СИ | NSB TECH |
| Изготовитель | "Normalab France S.A.S", Франция |
| Год регистрации | 2022 |
| Срок свидетельства | 31.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы солей в сырой нефти NSB TECH (далее - анализаторы) предназначены для измерения массовой концентрации хлористых солей в сырой нефти и нефтепродуктах.
Принцип действия анализаторов основан на измерении электропроводности нефти в смешанном спиртовом растворителе (н-бутиловый спирт - метанол - о-ксилол).
При анализе пробы проводится измерение тока, проходящего через пробу, и затем по градуировочной характеристике определяется содержание солей. Сила тока пропорциональна массовой концентрации хлористых солей в анализируемом образце.
Конструктивно анализаторы выполнены в виде моноблока, состоящего из регулируемого источника постоянного напряжения, ячейки с электродной системой и измерителя тока и напряжения. Измерительная ячейка представляет собой специальный химический стакан, закрытый крышкой, на которой закреплены два электрода.
Каждый экземпляр анализатора однозначно идентифицируется по наименованию и серийному номеру. Серийный номер наносится на заднюю часть анализатора типографским способом и имеет цифровое обозначение.
Нанесение знака поверки на средство измерений не предусмотрено.

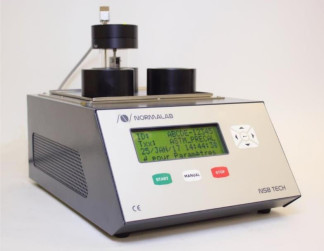

Общий вид анализаторов представлен на рисунке 1.
Рисунок 1 - Общий вид анализаторов солей в сырой нефти NSB TECH
Пломбирование анализаторов не предусмотрено. Конструкция анализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Анализаторы оснащены встроенным программным обеспечением (далее - ПО). ПО является метрологически значимым и выполняет следующие функции:
- управление анализатором;
- определение и хранение калибровочных коэффициентов;
- вычисление, хранение, передача результатов измерений;
- редактирование параметров анализатора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Normalab NSB TECH |
| Номер версии (идентификационный номер) ПО | не ниже V2.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации хлористых солей, мг/дм3 | от 0 до 1000 |
| Диапазон измерений массовой концентрации хлористых солей, мг/дм3 | от 1 до 500 |
| Пределы допускаемой относительной погрешности, %, в поддиапазонах измерений: - от 1 до 10 мг/дм3 включ. - св. 10 до 100 мг/дм3 включ. - св. 100 до 500 мг/дм3 включ. | ±20 ±15 ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50/60 |
| Потребляемая мощность, Вт не более | 150 |
| Масса, кг, не более | 7 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 380 250 290 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +5 до +35 от 30 до 80 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор солей в сырой нефти | NSB TECH | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделах: 5 «Калибровка измерений концентрации соли»; 6 «Измерения концентрации соли» руководства по эксплуатации.
| Зарегистрировано поверок | 11 |
| Поверителей | 6 |
| Актуальность данных | 10.06.2025 |
