| Номер в госреестре | 84428-22 |
| Наименование СИ | Преобразователи напряжения цифро-аналоговые модульные |
| Обозначение типа СИ | NI 9269 |
| Изготовитель | Компания "NI Hungary Software and Hardware Manufacturing Limited Liability Company", Венгрия (филиал компании "National Instruments Corporation", США) |
| Год регистрации | 2022 |
| Срок свидетельства | 24.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения цифро-аналоговые модульные NI 9269 (далее - модули) предназначены для воспроизведения электрического напряжения.
Модули устанавливаются в слоты шасси типа NI CompactRIO и NI CompactDAQ, к которому подключается компьютер с соответствующим программным обеспечением. Модули имеют четыре независимых изолированных канала с дифференциальным выходом.
Принцип действия заключается в преобразовании в последовательный цифровой код заданных на компьютере значений напряжения и преобразовании цифрового кода в мгновенные значения аналоговой выходной величины цифро-аналоговым преобразователем (ЦАП).

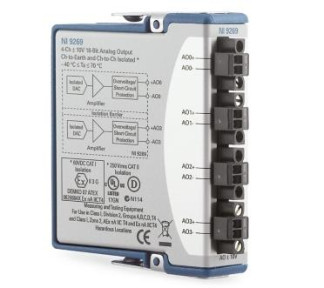

Общий вид модулей, место нанесения знака утверждения типа и знака поверки показаны на рисунке 1.
место нанесения знака утверждения типа и знака поверки
В конструкции модулей отсутствуют элементы регулировки и подстройки, доступные пользователю, пломбирование модулей не предусмотрено.
Обозначение нанесено на лицевой панели, серийный номер в формате 7-ми буквенных и цифровых знаков указан на одной из боковых панелей в виде самоклеющейся этикетки.
Программное обеспечение (драйвер) «NI-DAQmx», устанавливаемое на компьютер, служит для управления режимами работы, его метрологически значимая часть предназначена для задания значений выходной величины. Драйвер работает совместно с операционными системами NI LabVIEW, NI LabWindows.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | NI-DAQmx |
| Номер версии (идентификационный номер) | не ниже 14.2 |
Метрологические и основные технические характеристики представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 4 |
| Количество разрядов ЦАП, бит | 16 |
| Пределы диапазона выходного напряжения, B | ±10,47 |
| Максимальная сила тока нагрузки, мА | |
| при подключении одного канала | 10 |
| при подключении всех каналов | 20 |
| Пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения ^ | |
| при температуре окружающей среды (23 ±5) оС | ±(6-10-4-U + 1,610^Ur) |
| при температуре в рабочих условиях применения | ±(1,7- 10-3-U + 1,5-10_3-Ur) 2) |
| 1) В приведенных формулах U - воспроизводимое значение напряжения, Ur = 10,47 В. | |
| 2) Типовое справочное значение | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность от шасси, Вт, не более | 1,0 |
| Габаритные размеры (высотах длина х толщина), мм, не более | 88 х 70 х 23 |
| Масса, г, не более | 156 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от -40 до +70 |
| относительная влажность воздуха, %, не более | от 10 до 90 (без конденсата) |
Таблица 4 - Комплектность модулей
| Наименование и обозначение | Количество |
| Преобразователь напряжения цифро-аналоговый модульный NI 9269 | 1 шт. |
| Принадлежности | по заказу |
| Руководство по эксплуатации 75099F-01R | 1 экз. |
приведены в разделе «Подключения аналогового выхода» руководства по эксплуатации.
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (приказ Росстандарта от 30.12.2019 г. № 3457) Техническая документация изготовителя
| Зарегистрировано поверок | 8 |
| Поверителей | 4 |
| Актуальность данных | 10.06.2025 |
