| Номер в госреестре | 84318-22 |
| Наименование СИ | Системы компьютерной радиографии |
| Обозначение типа СИ | FS50B |
| Изготовитель | Baker Hughes Digital Solutions GmbH, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 11.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы компьютерной радиографии FS50B (далее - системы) предназначены для измерений линейных размеров изображений объектов и дефектов радиографическим методом неразрушающего контроля.
Принцип действия систем основан на преобразовании изображения объекта контроля, полученного на рентгеновской плёнке (далее плёнке) методом неразрушающего контроля, в цифровое изображение и дальнейшей его обработки, анализе и архивировании.
Системы состоят из сканера компании Array Corporation, Япония, персонального компьютера и программного обеспечения «Rhythm Insight RT».
Считывание изображения производится сканером. В процессе считывания экспонированная плёнка сканируется лазерным лучом. Полученное изображение передаётся в виде цифровых данных на персональный компьютер для обработки программным обеспечением «Rhythm Insight RT».

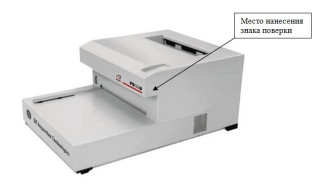

Общий вид систем с указанием места нанесения знака поверки представлен на рисунке 1. Содержание маркировки систем представлено на рисунке 2.
Пломбирование систем не предусмотрено.
Место нанесения знака поверки
Рисунок 2 - Маркировка систем компьютерной радиографии FS50B
Системы имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Rhythm Insight RT |
| Номер версии (идентификационный номер) ПО* | не ниже 1.4.2.20274 |
| Цифровой идентификатор ПО** | F638EE8591969504575CC47F37625E9C |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
| * Контрольная сумма указана для версии ПО 1.4.2.20274 | |
Метрологические характеристики системы приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров, мм | от 0,05 до 350 |
| Пределы допускаемой приведённой погрешности измерений линейных размеров, % от размера окна контроля | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - длина, | 764 |
| - ширина, | 526 |
| - высота | 330 |
| Масса сканера, кг, не более | 56 |
| Параметры электропитания: | |
| - напряжение переменного тока, В, | от 100 до 240 |
| - частота переменного тока, Г ц | от 50 до 60 |
| - потребляемая мощность, Вт, не более | 2000 Вт |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С, | от +15 до +25 |
| - относительная влажность окружающего воздуха, %, | |
| не более | 80 |
| Средний срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 17500 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность системы
| Наименование | Обозначение | Кол-во |
| Сканер | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Программное обеспечение | Rhythm Insight RT | 1 шт. |
| USB-кабель передачи данных | - | 1 шт. |
| Шнур питания | - | 1 шт. |
| Рентгеновская плёнка | - | В соответствии с заказом |
| Упаковка сканера | - | 1 экз. |
| Системы компьютерной радиографии FS50B. Руководство по экспулатации | - | 1 экз. |
| Rhythm Insight RT. Руководство пользователя на CD-диске | - | 1 шт. |
приведены в главе 9 «Инструменты получения/анализа изображений» руководства пользователя «Rhythm Insight RT. Руководство пользователя».
Техническая документация Baker Hughes Digital Solutions GmbH, Германия
