| Номер в госреестре | 83891-21 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | BNT DROMECH CNK324 |
| Изготовитель | "BNT DROMECH", Польша |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна BNT DROMECH CNK324 (далее по тексту - ППЦ) предназначена для измерений объема, транспортирования светлых нефтепродуктов по дорогам общего пользования, с твердым покрытием и с учетом разрешенной нагрузки на оси.
Описание средства измерения
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны цилиндрической формы, состоящая из обечайки и двух эллиптических днищ, ограничивающих емкость с торцов, а так же перегородок, разделяющих емкость на 4 изолированных отсека. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком. Горловины секций выполнены в виде круглой формы. Таблички с заводскими номерами прикреплены с помощью заклепывания и расположены сбоку цистерны, заводские номера выбиты ударно -точечным способом. Возможность прочтения и сохранность номера в процессе эксплуатации обеспечивается нанесением его на табличку ударно-точечным способом.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Общий вид ППЦ представлен на рисунке 1. Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

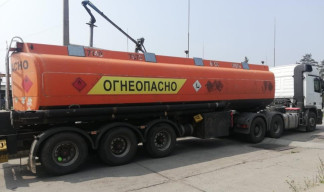

Рисунок 1 - Общий вид полуприцепа-цистерны BNT DROMECH CNK324.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | Описание |
| Номинальная вместимость секций, дм3 | |
| - 1-я секция | 10450 |
| - 2-я секция | 6750 |
| - 3-я секция | 7550 |
| - 4-я секция | 7100 |
| Пределы допускаемой относительной погрешности измерений, % | ±0,40 |
| Количество секций, шт. | 4 |
| Полная масса, кг, не более | 34000 |
| Габаритные размеры, ДхШхВ, мм, не более | 10400 х 2500 х 3100 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от - 40 до +50 |
| - относительная влажность при температуре 20 °С, % | не более 80 |
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна (зав.№SV9CNK320YDDR1686) | BNT DROMECH CNK324 | 1 шт. |
| Руководство по эксплуатации | 00.00.000 РЭ | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в подразделе 2.3 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к полуприцепу-цистерне BNT DROMECH CNK324
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
