| Номер в госреестре | 83751-21 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | RWCS |
| Изготовитель | Общество с ограниченной ответственностью "ЗАВОД ПРИБОРОВ" (ООО "ЗАВОД ПРИБОРОВ"), Орловская обл., г. Орёл |
| Год регистрации | 2021 |
| Срок свидетельства | 19.11.2026 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных RWCS (далее также - УСПД) предназначены для синхронизации времени, ведения архивов полученных измеренных значений энергии, мощности, коммерческого и технического многотарифного учета энергоресурсов, а также для сбора, обработки, хранения и передачи данных между приборами учета (далее также - счетчиками) и информационными системами.
Принцип действия УСПД основан на получении, хранении, учете по времени и передаче данных со счетчиков, подключенных к УСПД по цифровым интерфейсам связи.
УСПД являются функционально законченными изделиями, выполненными в едином корпусе, устанавливаемом на DIN-рейку. УСПД включают в себя следующие функциональные узлы: микроконтроллер, узел интерфейсов связи, внутренние часы, основной канал связи Ethernet, резервный канал связи GSM-модем, блок питания УСПД, блок питания интерфейсов. Микроконтроллер осуществляет сбор данных и управление по основному каналу связи Ethernet и резервному каналу связи GSM-модему. Узел интерфейсов связи предоставляет возможность управления и обмена данными с внешними устройствами по локальным последовательным интерфейсам связи CAN, RS-485. Встроенный блок питания обеспечивает работу УСПД от сети постоянного тока. Блок питания интерфейсов предназначен для питания блоков интерфейсов счетчиков. Внутренние часы служат для фиксации показаний счетчиков, а также регистрации событий с привязкой ко времени. Интерфейсы связи Ethernet и GSM-модем осуществляют связь с удаленными объектами и серверами.
УСПД выпускаются в модификациях RWCS-3901, RWCS-3902, RWCS-3903, RWCS-3904, отличающихся наличием различных интерфейсов связи, а также их количеством. Отличительные особенности УСПД различных модификаций приведены в таблице 1.
Таблица 1 - Отличия УСПД различных модификаций
| Наименование модификации | Наличие и количество интерфейсов связи в зависимости от модификации | ||||
| Ethernet | RS-485 | CAN | Резервный канал GSM-модем | Bluetooth | |
| RWCS-3901 | 1 | 2 | 1 | - | - |
| RWCS-3902 | 1 | 2 | 1 | + | + |
| RWCS-3903 | 2 | 2 | 2 | + | + |
| RWCS-3904 | 1 | 1 | 1 | + | + |
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

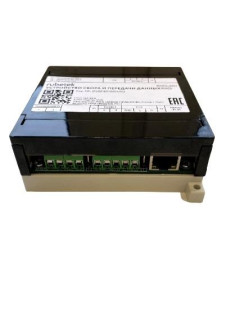

Рисунок 1 - Общий вид УСПД
Общий вид УСПД представлен на рисунке 1. Нанесение знака поверки на УСПД в обязательном порядке не предусмотрено.
УСПД имеют встроенное и прикладное программные обеспечения (далее также - ПО). Встроенное ПО осуществляет выполнение системных функций УСПД. Встроенное ПО не может быть считано без применения специальных программно -технических устройств. Встроенное ПО является метрологически значимым.
Конструкция УСПД исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Прикладное ПО сервисная программа «Rubetek-Инженер ПК» - интерфейс для конфигурирования УСПД, просмотра текущих данных, получаемых и обрабатываемых УСПД. Прикладное ПО является метрологически незначимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 2021.4.3 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Допускаемый ход встроенных часов (без коррекции от источника точного времени), с/сут | ±1 |
| Наименование характеристики | Значение для модификации | |||
| RWCS- 3901 | RWCS- 3902 | RWCS- 3903 | RWCS- 3904 | |
| Напряжение питания постоянного тока, В | от 24 до 26 | |||
| Габаритные размеры (длинахширинахвысота), мм, не более | 107x91x58 | 107x91x58 | 145x95x41 | 107x91x58 |
| Масса, кг, не более | 0,2 | |||
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от 0 до +40 от 30 до 80 | |||
| Средняя наработка на отказ, ч | 250000 | |||
| Средний срок службы, лет | 15 | |||
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP20 | |||
наносится на корпус УСПД любым технологическим способом, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство сбора и передачи данных RWCS | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к устройствам сбора и передачи данных RWCS
Приказ Федерального агентства по техническому регулированию метрологии № 1621 от 31.07.2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
