Преобразователи измерительные температуры МС1218Ц (далее по тексту - преобразователи или приборы) предназначены для измерений температуры окружающей среды в автоматических и автоматизированных промышленных установках, производственных процессах и технологических линиях, в том числе в системах сбора и передачи информации энергетических объектов.
| Номер в госреестре | 83665-21 |
| Наименование СИ | Преобразователи измерительные температуры |
| Обозначение типа СИ | МС1218Ц |
| Изготовитель | ООО "НПП Электромеханика" |
| Год регистрации | 2021 |
| Срок свидетельства | 16.11.2026 |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные температуры МС1218Ц (далее по тексту - преобразователи или приборы) предназначены для измерений температуры окружающей среды в автоматических и автоматизированных промышленных установках, производственных процессах и технологических линиях, в том числе в системах сбора и передачи информации энергетических объектов.
Принцип действия основан на преобразовании температуры в датчике температуры ДТ в цифровой код и передаче его в преобразователь ПИТ. Далее сигнал отображается в виде значения температуры на встроенном в ПИТ индикаторе и по запросу внешнего устройства передаётся по интерфейсу связи RS-485.
Преобразователи конструктивно состоят из преобразователя ПИТ и выносных сменных датчиков температуры ДТ. На передней панели ПИТ расположены встроенный индикатор и места для пломбировки, нанесены маркировка и схемы подключений к преобразователю. На верхней поверхности ПИТ находятся клеммы для подключения выносных датчиков температуры ДТ. К преобразователю ПИТ непосредственно возможно подключение от одного до восьми датчиков температуры ДТ. На нижней поверхности ПИТ расположены клеммы для подключения питания, телеуправления и внешних устройств по интерфейсу связи RS-485. На нижней поверхности ПИТ под клеммной колодкой нанесен цифровой заводской номер при помощи наклейки. ДТ представляет собой полупроводниковый чувствительный элемент в металлической гильзе со встроенным АЦП с удлиняющим кабелем и вилкой для подключения к ПИТ.

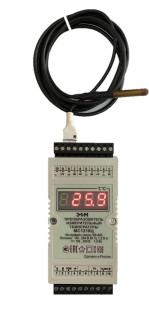

Фотографии общего вида приборов и места нанесения заводского номера, знака поверки и схема пломбирования приведены на рисунках 1 и 2.
В
1l0l*ltl7lelsl4lsl2h 11
I I ll 1 * ‘ » I » 'g I « 1 д 1 и-
-ГС",
D С О I__К -»
ЭФМ -
ПРЕОБРАЗОВАТЕЛЬ / ИЗМЕРИТЕЛЬНЫЙ I ТЕМПЕРАТУРЫ \ МС1218Ц
Интерфейс связи: RS-485 Питание: -80...264 В 50 Гц 1,2 В А m 100. . .300 В 1.0 Вт
место нанесения заводского номера
ФЕИФШИИ
Место нанесения знака поверки
Сделано в России
i|2|3|4|i[a|T|s|a|io|
место нанесения пломбы
Рисунок 1 - Общий вид преобразователей Рисунок 2 - Место нанесения серийного
номера
Программное обеспечение (ПО) преобразователей состоит из встроенной и автономной части ПО. Для функционирования преобразователей необходимо наличие метрологически значимой встроенной части ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Для проверки работоспособности и конфигурации преобразователей могут быть использованы автономные ПО «Extrasensor» и ПО «EMDeviceCenter», входящие в комплект поставки. ПО «Extrasensor» использует протокол обмена данными стандарта ГОСТ Р МЭК-870-5-195 формата FT3, ПО «EMDeviceCenter» использует протокол обмена данными Modbus RTU.
Таблица 1 - Метрологические характеристики преобразователей измерительных температуры МС1218Ц_
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +125 °С |
|
Пределы допускаемой абсолютной погрешности измерений температуры1), °С - в диапазоне св. минус 10 до плюс 55 °С включ. - в диапазоне от минус 50 до минус 10 °С включ. и св. плюс 55 до плюс 125 °С включ. |
±0,5 ±2,0 |
|
Разрешающая способность встроенного индикатора ПИТ, °С |
0,1 |
|
Примечание: 1) - Пределы допускаемой абсолютной погрешности измерений температуры нормированы для преобразователей ПИТ совместно с датчиками температуры ДТ |
|
Таблица 2 - Основные технические характеристики преобразователей измерительных температуры
|
МС1218Ц |
|
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В • А (Вт), не более |
1,2 (1,0) |
|
Скорость передачи данных по интерфейсу связи RS-485, бод |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
|
Параметры выхода канала телеуправления: - ток, мА - напряжение, В |
0-120 ~ 0-264 0-380 |
|
Габаритные размеры, мм, не более: - преобразователя ПИТ - датчика температуры |
126x60x42 07x45 |
|
Суммарная длина кабеля присоединяемых датчиков ДТ, не более, м |
100 |
|
Масса (без учета массы кабеля), кг, не более |
0,4 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
8 |
|
Условия эксплуатации для преобразователя ПИТ и вилки датчика ДТ: - температура окружающего воздуха, °С: - относительная влажность при температуре +35 °С, % |
от минус 40 до плюс 60 до 95 |
|
Условия эксплуатации для чувствительного элемента датчика ДТ в защитной гильзе и удлиняющего кабеля: - температура окружающего воздуха, °С: - относительная влажность, % |
от минус 50 до плюс 125 до 100 |
|
- параметры питания: - напряжение переменного тока, В - частота, Гц |
от 80 до 264 от 49 до 51 |
|
- напряжение постоянного тока, В |
от 100 до 300 |
наносится на маркировочную табличку передней панели преобразователей ПИТ методом шелкографии; на титульные листы эксплуатационных документов типографским способом.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь |
ПИТ |
1 шт. |
ПИТ поставляются с установленной скоростью 9600 бод, адресом 0х01, протоколом обмена данными ГОСТ Р МЭК-870-5-1-95 формат FT3 |
|
Датчик температуры |
ДТ |
1 шт. |
По заказу потребителя возможна поставка от 1 до 8 датчиков температуры |
|
Паспорт |
КС 127.00.00.000ПС |
1 экз. |
- |
|
Руководство по эксплуатации |
КС 127.00.00.000РЭ |
1 экз. |
На партию, но не менее 1 экз. на 10 приборов в один адрес. |
|
Методика поверки |
МП 207-046-2021 |
1 экз |
|
|
Внешнее ПО |
«Extrasensor» или «EMDeviceCenter» |
- |
В открытом доступе на сайте изготовителя: www.npp-em.ru |
|
Инструкции по работе с программным обеспечением |
приведены в разделе «Принцип работы преобразователей» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4211-015-25744948-2011 Преобразователь измерительный температуры МС1218Ц. Технические условия.
