| Номер в госреестре | 83659-21 |
| Наименование СИ | Манометр грузопоршневой |
| Обозначение типа СИ | И-600 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области" (ФБУ "Новосибирский ЦСМ"), г. Новосибирск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометр грузопоршневой И-600 (далее по тексту - манометр) предназначен для создания и измерений избыточного давления при поверке и калибровке средств измерений в диапазоне значений избыточного давления от 1,25 до 60 МПа методом непосредственного сличения.
Принцип действия манометра заключается в уравновешивании усилия на неуплотненный поршень, создаваемого измеряемым давлением, весом поршня с грузоприемным устройством и специальных грузов.
В состав манометра входят: устройство для создания давления (УСД), измерительная поршневая система (ИПС) и комплект грузов.
УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса, предназначенного для предварительного заполнения гидравлической системы, и винтового пресса для точного задания давления. ИПС манометра и поверяемого средства измерений устанавливаются на стойки УСД. В качестве рабочей среды используется касторовое масло по ГОСТ 18102-95.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение. Положение равновесия фиксируется визуально.
Набор грузов предназначен для уравновешивания измеряемого давления.
Заводской номер наносится в формате цифрового обозначения на корпус манометра методом наклейки или иным методом, что обеспечивает идентификацию манометра. Пломбировка корпуса манометра не предусмотрена.

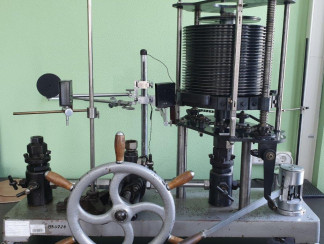

Общий вид манометра приведен на рисунке 1 .
отсутствует.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Верхний предел измерений избыточного давления, МПа (кгс/см2) | 60 (600) |
| Нижний предел измерений избыточного давления, МПа (кгс/см2) | 1,25 (12,5) |
| Пределы допускаемой погрешности измерений избыточного давления, % (1) | ±0,005 |
| Номинальное значение приведенной площади поршня, см2 | 0,2 |
| Скорость опускания поршня, мм/мин, не более | 0,5 |
| Продолжительность свободного вращения поршня, мин, не менее | 5 |
| Порог реагирования, Па, не более | 300 |
| (1) В основном диапазоне измерений от 0,1Pmax до Pmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Рmin до 0,1Pmax погрешность нормируется в % от 0,1Pmax (где Pmax - верхний предел диапазона измерений; Рmin - нижний предел диапазона измерений). | |
| Наименование характеристики | Значение |
| Рабочая среда | касторовое масло ГОСТ 18102-95 |
| Габаритные размеры, мм, не более: - высота | 930 |
| - длина | 1100 |
| - ширина | 540 |
| Масса без комплекта грузов, кг, не более | 70 |
| Номинальная масса поршня с грузоприёмным устройством, кг | 2,5 |
| Условия эксплуатации: - температура окружающей среды, °С | от +18 до +22 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 40000 |
| Средний срок службы, лет | 10 |
наносится на корпус манометра грузопоршневого И-600 методом наклейки или иным методом и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность манометра грузопоршневого И-600
| Наименование частей | Обозначение | Количество |
| Измерительная поршневая система | - | 1 шт. |
| Устройство для создания давления | - | 1 шт. |
| Комплект грузов с действительным значением массы | - | 1 компл. |
| Паспорт | НЦСМ-000-001 ПС | 1 экз. |
| Методика поверки | МП 231-0084-2021 | 1 экз. |
приведены в пункте 6.2 «Проведение измерений» паспорта манометра.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
