| Номер в госреестре | 83569-21 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном |
| Обозначение типа СИ | РВСп-30000 |
| Изготовитель | Акционерное общество "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ"), г. Самара |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном РВСп-30000 (далее - резервуары) предназначены для измерения объема нефти и нефтеконденсатной смеси, а также для их хранения, приема и отпуска.
Принцип действия резервуаров основан на измерении объема нефти и нефтеконденсатной смеси в зависимости от уровня его наполнения.
Резервуары представляют собой металлические сосуды в форме вертикального цилиндра с наружной теплоизоляцией, со стационарной крышей и понтоном. На боковых стенках и крышах предусмотрены люки-лазы для обслуживания резервуаров, а также монтажные и замерные люки. Днища резервуаров металлические. Резервуары снабжены лестницами для доступа на крыши.
Резервуары РВСп-30000 зав. №№ Р-006.01, Р-006.03, Р-006.04 расположены на территории приёмо-сдаточного пункта «Пур-Пэ», по адресу Ямало-Ненецкий автономный округ, Пуровский р-он, вблизи ст. Сывдарма. Заводской номер наносится типографским способом в паспорт резервуара и ударным способом на металлический шильдик резервуара.

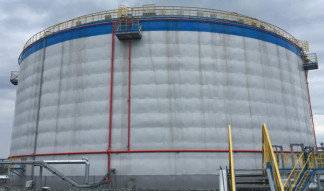

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных с понтоном РВСп-30000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных с понтоном РВСп-30000
Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных с понтоном РВСп-30000 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 30000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - Температура окружающей среды при | |
| эксплуатации, °С | от - 55 до + 36 |
| - Атмосферное давление, кПа | от 84,0 до 106,7 |
| Срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный с понтоном РВСп-30000 | РВСп-30000 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 8 паспорта
Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
