Государственный реестр средств измерений

Акселерометры пьезоэлектрические SLD144, 83451-21

Акселерометры пьезоэлектрические SLD144 (далее - акселерометры) предназначены для измерений виброускорения.
Карточка СИ
Номер в госреестре 83451-21
Наименование СИ Акселерометры пьезоэлектрические
Обозначение типа СИ SLD144
Изготовитель SPM Instrument AB, Швеция
Год регистрации 2021
Срок свидетельства 26.10.2026
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Акселерометры пьезоэлектрические SLD144 (далее - акселерометры) предназначены для измерений виброускорения.

Описание

Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры являются преобразователями инерционного типа со встроенным усилителем заряда. Акселерометры имеют изолированный выход и питание по стандарту IEPE (ICP).

Конструктивно акселерометры состоят из инерционной массы, пьезоэлемента и основания, жестко между собой соединенных, и закрытого корпуса с разъемом.

Акселерометры выпускаются моделей SLD144SA и SLD144B-T, которые различаются диапазоном измерений виброускорения, рабочим диапазоном частот, направлением разъема, габаритными размерами и массой. Акселерометр модели SLD144B-T имеет возможность производить измерения температуры с помощью встроенного температурного датчика (характеристика не нормируется).

Пломбирование акселерометров не предусмотрено.

Нанесение знака поверки на акселерометры не предусмотрено.

Маркировка акселерометров производится на боковой части корпуса и включает в себя наименование модели акселерометра, его заводской номер и наименование предприятия-изготовителя.

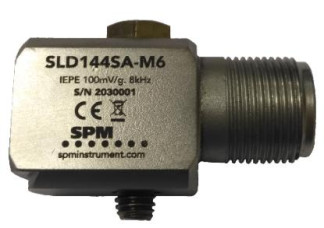

Общий вид акселерометров пьезоэлектрических SLD144 приведен на рисунке 1.

SLD144SA    SLD144B-T

Рисунок 1 - Общий вид акселерометров

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

SLD144SA

SLD144B-T

Диапазон измерений виброускорения (пик), м/c2

от 0,1 до 490

от 0,1 до 600

Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/(м/с2)

10

Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более

±10

±25

Резонансная частота, кГ ц, не менее

25

14

Диапазон рабочих частот, Гц

от 0,5 до 8000

от 2 до 10000

Неравномерность амплитудно-частотной характеристики в диапазоне частот, дБ: от 0,5 до 8000 Гц включ.

±1

от 2 до 5 Гц включ.

-

±3

св. 5 до 3150 Гц включ.

-

±1

св. 3150 до 10000 Гц включ.

-

±3

Нелинейность амплитудной характеристики, %, не более

±1

Относительный коэффициент поперечного преобразования, %, не более

5

10

Пределы отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, %

±10

Нормальные условия измерений:

- температура окружающей среды, °С

от +18 до +25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

SLD144SA

SLD144B-T

Габаритные размеры, мм, не более

- длина; ширина; высота;

42; 19; 21,5

-

- длина; диаметр.

-

64;24

Масса, г, не более

74

110

Напряжение питания (постоянное), В (мА)

от 18 до 28 (от 2 до 20)

24

(от 2 до 5)

Диапазон измерений температуры, °С

-

от -20 до +120

Тип резьбы

М6х1;

UNF1/4”-28

М8х1,25;

UNF1/4”-28

Условия эксплуатации:

- температура окружающей среды, °С

от -54 до +121

от -40 до +125

Средняя наработка на отказ, ч

26000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Акселерометр пьезоэлектрический

модель по заказу

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 2520-101-2020

1 экз.

Сведения о методах измерений

раздел 2 руководства по эксплуатации «Акселерометры пьезоэлектрические SLD144».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» Техническая документация фирмы SPM Instument AB, Швеция

Зарегистрировано поверок 278
Поверителей 1
Актуальность данных 10.06.2025
