| Номер в госреестре | 83382-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-25 |
| Изготовитель | Куйбышевское районное управление Акционерного общества "Транснефть - Дружба" (КРУ АО "Транснефть - Дружба"), г. Брянск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для хранения и измерений объема нефти и нефтепродукта (нефть, мазут, дизельное топливо) Куйбышевского районного управления АО «Транснефть - Дружба».
Принцип действия резервуаров основан на измерении объема нефтепродукта в зависимости от уровня его наполнения.
Резервуары представляют собой стальные конструкции цилиндрической формы с усеченно-коническими днищами. Основные конструкции резервуаров выполнены из стали 09Г2С-12. Каждый резервуар имеет люк замерный, люки-лазы для эксплуатации и приемнораздаточные патрубки для заполнения и опорожнения. Установка - подземная

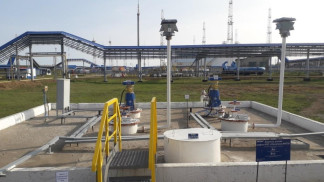

Резервуары РГС-25 расположены на территории ЛПДС «Лопатино», Куйбышевское районное управление АО «Транснефть - Дружба».
Эскиз резервуаров стальных горизонтальных цилиндрических РГС-25 представлен на рисунке 1.
Пломбирование резервуаров не предусмотрено.
отсутствует
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1 и 2 соответственно.
Таблица 1 - Основные метрологические характеристики резервуаров
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ± 0,25 |
Таблица 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение характеристики |
| Температура окружающей среды при эксплуатации, °С | от - 40 до + 50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Комплект поставки резервуаров приведен в таблице 3. Таблица 3 - Комплект поставки резервуаров_
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 | 1 |
| Паспорт | - | 1 |
| Градуировочная таблица | - | 1 |
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-25
Приказ Федерального агентства по техническому регулированию и метрологии от
7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
