Государственный реестр средств измерений

Аппаратура геодезическая спутниковая Stonex S, 83346-21

Аппаратура геодезическая спутниковая Stonex S (далее - аппаратура) предназначена для определения координат и измерений длин базисов.
Карточка СИ
Номер в госреестре 83346-21
Наименование СИ Аппаратура геодезическая спутниковая
Обозначение типа СИ Stonex S
Изготовитель "Stonex S.r.l.", Италия
Год регистрации 2021
Срок свидетельства 05.10.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Аппаратура геодезическая спутниковая Stonex S (далее - аппаратура) предназначена для определения координат и измерений длин базисов.

Описание

Аппаратура геодезическая спутниковая - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.

Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.

Управление аппаратурой осуществляется с помощью функциональных клавиш, расположенных на корпусе приемника, или при помощи контроллера при подключении к приёмнику по Bluetooth или через веб-интерфейс, доступный при подключении к приёмнику по сети Wi-Fi. Для отображения статуса записи данных, приема спутникового сигнала, передачи поправок и состояния питания на лицевой панели располагаются светодиодные индикаторы. Аппаратура модификаций S980, S980A, S990A дополнительно оснащены ЖК-дисплеем, используемым для просмотра и изменения настроек прибора.

Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, контроллера или на карту памяти microSD. Электропитание аппаратуры осуществляется от аккумуляторной батареи.

Аппаратура выпускается в семи модификациях: S700A, S850A, S900, S900A, S980, S980A, S990A. Модификации отличаются некоторыми метрологическими и техническими характеристиками.

На корпусе аппаратуры расположены интерфейсный разъем, втулка для крепления и разъем TNC для подключения радиоантенны. Аппаратура оснащена гнездами для карты памяти microSD и сим-карты.

Модификации S700A, S850A, S900A, S980A, S990A позволяют принимать следующие типы спутниковых сигналов: GPS: L1 C/A, L1C, L1P, L2C, L2P, L5; ГЛОНАСС: L1C/A, L1P, L2C, L2P, L3; Beidou: B1i, B2i, B3i, B10C, B2A, B2B, ACEBOC; Galileo: E1BC, E5a, E5b, ALTBOC, E6BC.

Модификации S900, S980 позволяют принимать следующие типы спутниковых сигналов: GPS: L1 C/A, L1C, L2C, L2P, L5; ГЛОНАСС: L1C/A, L2C/A, L2C, L2P, L3, L5;

Beidou: B1i, B2i, B3i, B10C, B2A, B3i; Galileo: E1, E5a, E5b, ALTBOC, E6.

Аппаратура также позволяет принимать следующие типы спутниковых сигналов:

QZSS: L1 C/A, L1C, L2C, L5, L6, LEX, L1SAIF; IRNSS: L5; SBAS; L1, L5.

Заводской номер аппаратуры указывается на маркировочной наклейке, расположенной на нижней панели корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

STONEX

STONEX

в)    г)

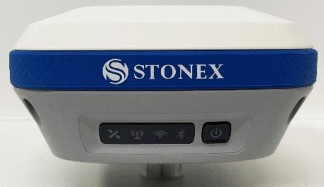

Рисунок 1 - Общий вид аппаратуры модификаций а) S700A, S850A, б) S900, S900A, в) S980, S980A, г) S990A

В процессе эксплуатации аппаратура не предусматривает внешних механических и электронных регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.

Программное обеспечение

Аппаратура имеет встроенное микропрограммное обеспечение (далее - ПО) МПО, обеспечивающее взаимодействие модулей аппаратуры, запись, хранение и передачу результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Идентификационные

данные(признаки)

Значение

Модификация

S700A,

S850A

S900A

S900

S990A,

S980A

S980

Идентификационное наименование ПО

МПО

Номер версии (идентификационный номер ПО), не ниже

S850-V2.02

(0.22.201120)

S9II-V2.02

(0.22.201016)

S900-V1.0

(0.22.200911)

S990A-V1.1.

(0.22.200911)

S980-V1.0

(0.22.200911)

Цифровой идентификатор ПО

8.52

1.40

3.11

3.11

3.11

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

CRC-32

CRC-32

CRC-32

CRC-32

Технические характеристики

Таблица 2 -Метрологические характеристики

Наименование

характеристики

Значение

Модификация

Границы допускаемой абсолютной погрешности измерений длины базиса1) (при доверительной вероятности 0,95), мм, в режимах:

в плане

по высоте

«Статика», «Быстрая статика»

S700A

±2-(2,5+1,0-10'6-D)

±2-(5,0+1,0-10'6-D)

S980, S900

±2-(3,0+0,5-10'6-D)

±2^(3,5+0,540'6^D)

S900A, S850A

±2-(2,5+0,5-10'6-D)

±2^(3,5+0,540'6^D)

S980A, S990A

±2-(2,0+0,5-10'6-D)

±2^(3,0+0,540'6^D)

«Кинематика», «Кинематика в реальном времени (RTK)»

S980, S900

±2-(8,0+1,0-10'6-D)

±2^(15,0+1,040'6^D)

S700A

±2-(5,0+1,0-10'6-D)

±2^(10,0+1,040'6^D)

S900A, S850A

±2-(5,0+0,5-10'6-D)

±2-(10,0+0,5-10'6-D)

S980A, S990A

±2-(4,0+0,5-10'6-D)

±2^( 8,0+0,540'6^D)

«Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры2)

S980, S900

±2-(28,0+1,0-10'6-D)

±2^(35,0+1,040'6^D)

S900A, S850A

±2-(25,0+0,5-10'6-D)

±2^(30,0+0,540'6^D)

S980A, S990A

±2-(24,0+0,5-10'6-D)

±2^(28,0+0,540'6^D)

«Дифференциальный кодовый (DGNSS)»

S700A, S850A

±2-(250+1-10'6-D)

±2^(500+M0'6^D)

S980, S900, S900A, S990A, S980A

±2-(250+1-10'6-D)

±2^(450+M0'6^D)

«Автономный»

S700A, S850A

6000

12000

S980, S900, S900A, S990A, S980A

3000

6000

1)    - при длине базиса от 0 до 30 км

2)    - допускается наклон от 0 до 60 ° D - измеряемое расстояние в мм

Наименование характеристики

Значение

Модификация

S700A

S850A

S900

S900A

S980

S980A

S990A

Тип приёмника

Многочастотный, многосистемный

Тип антенны

Встроенная

Количество каналов

700

800

555

800

555

800

Режимы измерений

«Статика», «Быстрая Статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры*, «Дифференциальный кодовый (DGNSS)», «Автономный»

Диапазон рабочих температур, °С

от -45 до +75

Напряжение источника питания постоянного тока, В:

-    внешнее питание

-    аккумулятор

от 9 до 28 7,2

Габаритные размеры (ВысотахДиаметр), мм, не более

71x140

76x157

92x151

94,5x151

Масса, кг, не более

1,10

1,19

1,5

1,4

* - режим отсутствует для модификации S700A

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Аппаратура геодезическая спутниковая в комплекте

-

1 шт.

Антенна радио

-

По заказу

Устройство зарядное

-

1 шт.

Кабель для передачи данных

-

1 шт.

Кейс

-

1 шт.

Методика поверки

МП АПМ 38-20

1 экз.

Руководство по эксплуатации на русском языке

-

1 экз.

Сведения о методах измерений

приведены в разделах «Web интерфейс»:

- «Аппаратура

геодезическая

спутниковая

Stonex

S

S700A.

GNSS

Приемник.

Руководство

пользователя»; - «Аппаратура

геодезическая

спутниковая

Stonex

S

S850A.

GNSS

Приемник.

Руководство

пользователя»; - «Аппаратура

геодезическая

спутниковая

Stonex

S

S900.

GNSS

Приемник.

Руководство

пользователя»; - «Аппаратура

геодезическая

спутниковая

Stonex

S

S900A.

GNSS

Приемник.

Руководство

пользователя»; - «Аппаратура

геодезическая

спутниковая

Stonex

S

S980.

GNSS

Приемник.

Руководство

-    «Аппаратура геодезическая спутниковая Stonex S S980A. GNSS Приемник. Руководство пользователя»;

-    «Аппаратура геодезическая спутниковая Stonex S S990A. GNSS Приемник. Руководство пользователя»;

Нормативные документы

Техническая документация «Stonex S.r.l.», Италия

Зарегистрировано поверок 1579
Поверителей 22
Актуальность данных 10.06.2025
Поверители
ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
459 поверок
ООО "ГЕОМАСТЕР"
388 поверок
ФГУП "ВНИИФТРИ"
139 поверок
ФБУ "Самарский ЦСМ"
124 поверки
ООО «ГСИ-СЕРВИС»
83 поверки
ФБУ "Тюменский ЦСМ"
71 поверка
ФБУ "Омский ЦСМ"
70 поверок
АО "Северо-Кавказское аэрогеодезическое предприятие"
62 поверки
ППК "РОСКАДАСТР"
44 поверки
ООО "КВАЛИТЕСТ"
40 поверок
Филиал «СевКавАГП» АО «Роскартография»
26 поверок
ООО "ТестИнТех"
16 поверок
ООО "Автопрогресс-М"
13 поверок
ООО "ЦЕНТР МЕТРОЛОГИИ"
9 поверок
ФБУ "ЦСМ Республики Башкортостан"
8 поверок
ФБУ "Ростовский ЦСМ"
7 поверок
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
7 поверок
ФИЛИАЛ ППК "РОСКАДАСТР" "ВОСТОЧНО-СИБИРСКОЕ АГП"
4 поверки
АО «ВОСТОЧНО-СИБИРСКОЕ АЭРОГЕОДЕЗИЧЕСКОЕ ПРЕДПРИЯТИЕ» (ВостСиб АГП)
4 поверки
АО "БАЛТИЙСКОЕ АЭРОГЕОДЕЗИЧЕСКОЕ ПРЕДПРИЯТИЕ" (БАЛТ АГП)
2 поверки
Филиал «ВостСибАГП» АО «Роскартография»
2 поверки
ООО "ИНЭКС СЕРТ"
1 поверка
