| Номер в госреестре | 83334-21 |
| Наименование СИ | Вибропреобразователи эталонные пьезоэлектрические |
| Обозначение типа СИ | ZET 101 |
| Изготовитель | Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС"), г. Москва, г. Зеленоград |
| Год регистрации | 2021 |
| Срок свидетельства | 05.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи эталонные пьезоэлектрические ZET 101 (далее -вибропреобразователи) предназначены для измерений и передачи размера единиц параметров вибрации (виброускорения) нижестоящим эталонам методом непосредственного сличения. Вибропреобразователи являются рабочими эталонами 1 разряда в соответствии с Приказом Росстандарта от 27.12.2018 № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Вибропреобразователи являются преобразователями инерционного типа. Принцип действия вибропреобразователей основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Вибропреобразователи имеют встроенный усилитель заряда.
Конструктивно вибропреобразователи состоят из пьезочувствительного элемента в виде кольца с поляризацией по толщине. Сдвиговые колебания обеспечивают закрепление кольца по центру, а колебательная масса действует на его периметр.
Вибропреобразователи выпускаются с двумя монтажными поверхностями (верх и основание) с резьбовыми отверстиями, предназначены для поверки пьезоэлектрических преобразователей. Вибропреобразователи соответствуют рабочим эталонам 1 разряда Знак поверки наносится на свидетельство о поверке вибропреобразователя.
Маркировка нанесена гравировкой на корпус вибропреобразователя в установленном чертёжном месте и включает в себя условное обозначение типа вибропреобразователя, фирменное название изготовителя и заводской номер.

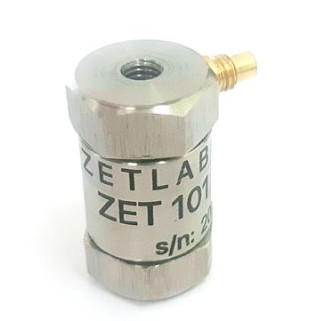

Общий вид вибропреобразователей представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| ZET 101 | |
| Максимальное значение амплитуды измеряемого датчиком виброускорения, м/с2 | 1000 |
| Рабочие диапазоны частот, Гц: | от 5,0 до 1000 от 3,0 до 5000 от 3,0 до 10000 |
| Номинальный коэффициент преобразования на опорной частоте 160 Гц, мВ/(мс-2) | 4,2 |
| Отклонение коэффициента преобразования от номинального значения, %, не более | ±10 |
| Неравномерность амплитудно-частотной характеристики в поддиапазонах частот: от 5 до 1000 Гц, %, не более от 3 до 5000 Гц, %, не более от 3 до 10000 Гц, %, не более | 2,0 4.0 6.0 |
| Нелинейность амплитудной характеристики в диапазоне измерений, %, не более | 2,0 |
| Относительный коэффициент поперечного преобразования, %, не более | 5,0 |
| Частота установочного резонанса в осевом направлении, кГц, не менее | 40 |
| Частота установочного резонанса в поперечном направлении, кГц, не менее | 20 |
| Уровень СКЗ собственных шумов в единицах виброускорения, м/с2, не более | 0,05 |
Таблица 2 -Основные технические характеристики
| Наименование характеристики | Значение |
| ZET 101 | |
| Условия эксплуатации: диапазон рабочих температур, оС | от 15 до 25 |
| Напряжение постоянного питания, В | от 18 до 30 |
| Ток питания, мА | 3±0,5 |
| Уровень постоянного напряжения на выходе, В | от 10 до 13 |
| Выходное сопротивление, Ом, не более | 500 |
| Масса, кг, не более | 0,045 |
| Габаритные размеры (диаметр х высота), мм, не более | 19,0 х 29,5 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на руководство по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вибропреобразователь ZET 101 | ЭТМС.433641.005 | 1 шт. |
| Кабель соединительный | - | 1 шт. |
| Шпилька для крепления | M5 | 1 шт. |
| Паспорт | ЭТМС.433641.005 ПС | 1 экз. |
| Руководство по эксплуатации | ЭТМС.433641.005 РЭ | 1 экз. на партию |
| Методика поверки | МП 2520-098-2021 | 1 экз. |
раздел 7 руководства по эксплуатации ЭТМС. 433641.005 РЭ.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
Технические условия «Вибропреобразователи эталонные пьезоэлектрические ZET 101. ЭТМС.433641.005 ТУ»
