| Номер в госреестре | 83192-21 |
| Наименование СИ | Трансформатор напряжения |
| Обозначение типа СИ | НКФ-М-330 I У1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор напряжения НКФ-М-330 I У1 (далее по тексту - трансформатор напряжения) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформатора напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформатор напряжения однофазный, индуктивный, масляный, наружной установки, в фарфоровой покрышке.
Трансформатор напряжения выполнен по каскадной схеме - двухблочный.
Каждый блок трансформатора имеет свою активную часть и обмотки с электростатическими экранами. Активная часть помещена в фарфоровую покрышку, заполненную трансформаторным маслом.
Опорой трансформатора (блока) является цоколь, на который монтируются активная часть и фарфоровая покрышка. Цоколь имеет маслосливное устройство, коробку вторичных выводов, кабельную муфту, бобышки заземления и табличку с техническими данными.
Магнитопровод изготовлен из пластин анизотропной холоднокатаной электротехнической стали.
Конструкция обмоток - цилиндрическая, многослоевая.
Изоляция трансформатора напряжения выполнена из изоляционной трансформаторной бумаги, высушенной под вакуумом и пропитанной трансформаторным маслом.
Электропроводящие экраны на обмотках и магнитопроводах улучшают устойчивость трансформатора напряжения против ударных атмосферных перенапряжений и снижают уровень частичных разрядов.
К данному типу относится трансформатор напряжения НКФ-М-330 I У1 зав. № 6060.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий средство измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
)
С
1 f
Место пломбировки
Место нанесения заводского номера

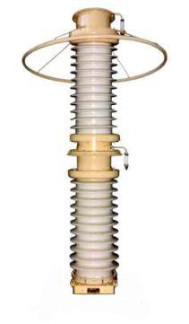

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводского номера |
| 6060 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 330/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2; 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 100;200 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформатор напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-М-330 I У1 | 1 шт. |
| Паспорт | НКФ-М-330 I У1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
