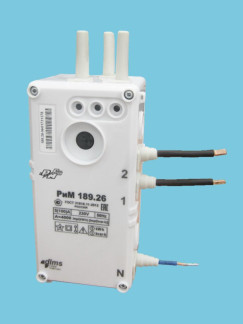

Счетчики электрической энергии однофазные серии РиМ 189, 83137-21

Таблица 1 - Идентификационные данные П

ПО

Идентификационные данные (признаки)

Значение

Исполнения счетчиков

РиМ 189.21, РиМ 189.23, РиМ 189.25, РиМ 189.27

РиМ 189.22, РиМ 189.24, РиМ 189.26, РиМ 189.28

Идентификационное наименование ПО

РМ18921 ВНКЛ.411152.088 ПО

РМ18922 ВНКЛ.411152.088-01 ПО

Номер версии (идентификационный номер ПО)

Не ниже v4.00

Цифровой идентификатор ПО

16 81 2C 43 D5 E9 C3 E2 89 34 65 75 62 3A 11 95

5A 50 99 ED 95 EE D1 F9 F8 BF EF B7 15 8F 20 67

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование характеристики

Значение

Класс точности:

- при измерении активной энергии согласно ГОСТ 31819.21

1

- при измерении реактивной энергии согласно ГОСТ 31819.23

1

Базовый ток, А

5

Максимальный ток, А

100

Номинальное напряжение, В

230

Номинальная частота, Гц

50

Установленный рабочий диапазон напряжений, В

от 198 до 253

Расширенный рабочий диапазон напряжений, В

от 140 до 280

Предельный рабочий диапазон напряжений, В

от 0 до 400

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной мощности 1), %

0,05I6 < I < 0,101б, cos ф = 1,00

±1,5

0,10I6 < I < 1макс, cos ф = 1,00

±1,0

0,10I6 < I < 0,201б, cos ф = 0,50 инд

±1,5

0,10I6 < I < 0,201б, cos ф = 0,80 емк

±1,5

0,20I6 < I < Wo, cos ф = 0,50 инд

±1,0

0,20!б < I < !макс, cos ф = 0,80 емк

±1,0

Наименование характеристики

Значение

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности 1), %

0,051б < I < 0,101б, sin ф = 1,00

±1,5

0,101б < I < 1макс, sin ф = 1,00

±1,0

0,101б < I <0,201б, sin ф = 0,50 (инд, емк)

±1,5

0,201б < I < !макс, sin ф = 0,50 (инд, емк)

±1,0

0,20I6 < I < Iмакс, sin ф = 0,25 (инд, емк)

±1,5

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной энергии 1),2), % при:

0,05I6 < I < 0,101б, cos ф = 1,00

±1,5

0,10I6 < I < 1макс, cos ф = 1,00

±1,0

0,10I6 < I < 0,201б, cos ф = 0,50 инд

±1,5

0,10I6 < I < 0,20I6, cos ф = 0,80 емк

±1,5

0,20I6 < I < Iмакс, cos ф = 0,50 инд

±1,0

0,20I6 < I < Iмакс, cos ф = 0,80 емк

±1,0

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии 1),2), % при: 0,05I6 < I < 0,10I6, sin ф = 1,00

±1,5

0,10I6 < I < Iмакс, sin ф = 1,00

±1,0

0,10I6 < I < 0,20I6, sin ф = 0,50 (инд, емк)

±1,5

0,20I6 < I < Iмакс, sin ф = 0,50 (инд, емк)

±1,0

0,20I6 < I < Iмакс, sin ф = 0,25 (инд, емк)

±1,5

Пределы допускаемой основной относительной погрешности при измерении полной мощности 1),3), %

±2,0

Пределы допускаемой основной относительной погрешности при измерении коэффициента мощности cos ф 1),3), %

±3,0

Пределы допускаемой основной относительной погрешности при измерении коэффициента реактивной мощности tg ф1),3), %, в диапазоне:

0,2I6 < I < 1,0I6

±2,5

1,0I6 < I < Iмакс

±2,0

Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч, %, при: 0,05I6 < I < 0,10I6, cos ф =1,00

±1,5

0,10I6 < I < !макс, cos ф = 1,00

±1,0

0,10I6 < I < 0,20I6, cos ф =0,50 инд

±1,5

0,10I6 < I < 0,20I6, cos ф = 0,80 емк

±1,5

0,20I6 < I < Iмакс, cos ф =0,50 инд

±1,0

0,20I6 < I < Iмакс, cos ф = 0,80 емк

±1,0

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока фазного провода 5!ф, %, в диапазоне 0,1!б < I < Iмакс

±0,5

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 5In, %, в диапазоне 0,11б < I < 1макс

±0,5 4)

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения фазного напряжения, %, в диапазоне от 140 до 280 В

±0,5

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне 1),2), %, при:

0,86Ин < U < 1,10ин, cos ф = 1,00 0,8бин < U < 1,10ин, cos ф = 0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне 1),2), %, при:

0,86Ин < U < 1,10ин, sin ф =1,00 0,86Ин < U < 1,10ин, sin ф = 0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне 1),2), %, при: от 140 до 280 В, cos ф = 1,00 от 140 до 280 В, cos ф = 0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне 1),2), %, при: от 140 до 280 В, sin ф =1,00 от 140 до 280 В, sin ф = 0,50 инд

±0,7

±1,0

Пределы допускаемой относительной погрешности при измерении установившегося отклонения напряжения основной частоты 5Uy, %, в диапазоне значений от -30 до +50 от ин, В

±0,5

Пределы абсолютной погрешности при измерении отклонения частоты, Гц

±0,03

Пределы допускаемой абсолютной погрешности при измерении частоты сети Af, Гц, в диапазоне значений от 42,5 до 57,5 Гц

±0,03

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика 3), °С, в диапазоне температур от - 45 до + 85 °С

±5

Средний температурный коэффициент при измерении активной

энергии, %/К, при:

cos ф = 1,00

cos ф = 0,50 инд

cos ф = 0,80 емк

±0,05

±0,07

±0,07

Наименование характеристики

Значение

Средний температурный коэффициент при измерении реактивной энергии, %/К, при: sin ф = 1,00

±0,05

sin ф = 0,50 инд

±0,07

sin ф = 0,50 емк

±0,07

sin ф = 0,25 инд

±0,07

sin ф = 0,25 емк

±0,07

Пределы допускаемой относительной погрешности при измерении удельной энергии потерь в цепи тока 1),3), %, в диапазоне 0,Пб < I < !макс

±1,0

Суточный ход (точность хода ЧРВ) при нормальных условиях в отсутствии внешней синхронизации и ГНСС за сутки, с, не более

±0,5

Стартовый ток при измерении активной и реактивной энергий, мА

20

Постоянная счетчика, имп./(кВтч) [имп./(кварч)]

4000

Нормальные условия измерений:

- температура окружающей среды, °С

от +21 до +25

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 70,0 до106,7

1) - для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28.

В случае превышения

тока в нулевом проводе над током в фазном проводе режим измерения параметров

программируется на учет по нулевому проводу;

2) - расположение квадрантов согласно геометрическому представлению С.1 ГОСТ 31819.23;

3)    - для технического учета;

4)    - для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28

Наименование характеристики

Значение

Полная потребляемая мощность в цепи тока, ВА

0,1

Полная потребляемая мощность в цепи напряжения, В • А

10

Активная потребляемая мощность в цепи напряжения, Вт

1,5

Время начального запуска, с, не более

5

Срок энергетической автономности хода ЧРВ

-    без резервного элемента питания ЧРВ, ч, не менее

-    с резервным элементом питания ЧРВ, лет, не менее

60

16

Количество тарифов

8

Наличие УКН (коммутируемый ток, А):

-    для РиМ 189.21, РиМ 189.23, РиМ 189.25, РиМ 189.27

-    для РиМ 189.22, РиМ 189.24, РиМ 189.26, РиМ 189.28

нет есть(100)

Наличие ГНСС:

-    для РиМ 189.21, РиМ 189.22, РиМ 189.25, РиМ 189.26

-    для РиМ 189.23, РиМ 189.24, РиМ 189.27, РиМ 189.28

нет

есть

Измерение тока в нулевом проводе:

-    для РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24

-    для РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28

нет

есть

Наименование характеристики

Значение

Время сохранения данных, лет, не менее

40

Габаритные размеры, мм, не более:

- высота

250

- ширина

180

- длина

100

Масса, кг, не более

1

Условия эксплуатации:

- температура окружающей среды, °С:

а) установленный рабочий диапазон

от -45 до +60

б) предельный рабочий диапазон

от -45 до +70

- относительная влажность воздуха при +35 (25) °С, %,

95 (100)

- атмосферное давление, кПа

от 70,0 до 106,7

Исполнение и категория по ГОСТ 15150-69

У1**

Средняя наработка на отказ, ч, не менее

220 000

Средний срок службы Тсл, лет, не менее

30

Измеряемая величина

Основная

единица

Цена единицы старшего/ младшего разряда 2)

Активная энергия

кВтч

105 / 10-2

Реактивная энергия

кварч

105 / 10-2

Удельная энергия потерь в цепи тока 1)

к

А2

ч

105 / 10-2

Активная мощность

кВт

102 / 10-4

Реактивная мощность

квар

102 / 10-4

Полная мощность

кВА

102 / 10-4

Ток, среднеквадратическое (действующее) значение

А

102 / 10-3

Напряжение, среднеквадратическое (действующее) значение

В

102 / 10-2

Частота сети

Гц

101 / 10-3

Коэффициент реактивной мощности цепи tg ф 1)

безразм.

103 / 10-3

Коэффициент мощности cos ф

безразм.

10° / 10-3

Температура внутри корпуса счетчика

°С

101 / 10-2

1)    - на дисплей ДД (дисплея дистанционного) не выводится;

2)    - при выводе на дисплей ДД и по всем интерфейсам

Наименование

Обозначение

Количество

Счетчик электрической энергии однофазный РиМ 189 (одна из модификаций) в упаковке

1 шт.

Паспорт

ВНКЛ.411152.088—02 ПС; ВНКЛ.411152.088—03 ПС

1 экз.

Дисплей дистанционный РиМ 040.05 1)

Коммуникатор 1)

Комплект монтажных частей 1)

1 компл.

Сервисное ПО 2) 3) 4),5) 6)

Методика поверки 3) 6) 8)

1 экз.

Руководство по эксплуатации 2) 6)

ВНКЛ.411152.051—02 РЭ

1 экз.

Терминал мобильный РиМ 099.01 7)

ВНКЛ.426487.030

Устройство проверки ИСК 5) 7)

ВНКЛ.411724.281—03

Руководство по монтажу счетчиков на опору ВЛ 4) 6)

ВНКЛ.410106.007 Д

Счетчики электрической энергии. Требования к информационной модели обмена данными 5) 6)

СТО 34.01—5.1—006—2017

товаться:

атуру коммуникаторов см. Руководство

оставляемых зажимов и исполнение ДД

дство по эксплуатации.

эизводящих ремонт и эксплуатацию

рки счетчиков;

дящих монтаж счетчиков;

щих экплуатацию счетчиков в составе АС

но на сайте https://www.ao-rim.ru/;

1)    — счетчики по требованию заказчика могут комплек

—    ДД РиМ 040.05 ТУ 4200—039—11821941—2009;

—    коммуникатором РиМ 090.04 или др. Номенкл по эксплуатации;

—    комплектом монтажных частей.

Номенклатура комплекта поставки — количество п

—    по требованию заказчика, подробнее см. руково

2)    — поставляется по требованию организаций, пр

счетчиков;

3)    — поставляется по требованию организаций для пове

4)    — поставляется по требованию организаций, произво

5)    — поставляется по требованию организаций, производя

и системных интеграторов;

6)    — поставляется на электронном носителе или доступ

7)    — поставляется по отдельному заказу;

8)    — подробнее см. руководство по эксплуатации
