| Номер в госреестре | 82818-21 |
| Наименование СИ | Преобразователи измерительные линейных перемещений |
| Обозначение типа СИ | LPS |
| Изготовитель | Общество с ограниченной ответственностью "ПромАвтоматика", г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 03.09.2026 |
| МПИ (интервал между поверками) | 1 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные линейных перемещений LPS предназначены для измерений линейных перемещений.
Принцип действия преобразователей измерительных линейных перемещений LPS заключается в преобразовании перемещения плунжера (щупа) первичного преобразователя в пропорциональный данному перемещению электрический сигнал силы постоянного тока или постоянного напряжения.
Первичный преобразователь состоит из трех соосных обмоток и подвижного сердечника на оси трансформатора. Сердечник короче, чем трансформатор, поэтому при его осевом перемещении меняется коэффициент магнитной связи обмоток. На центральную обмотку подается напряжение возбуждения, с боковых обмоток снимается наведенный сигнал, пропорциональный положению сердечника.
Совместно с преобразователем измерительным линейных перемещений LPS используется блок преобразователя сигнала BDT (далее по тексту - блок BDT-07). Блок BDT-07 преобразует сигнал с обмоток преобразователя в нормированный сигнал по току от 4 до 20 мА и напряжение ±10 В. Блок BDT-07 предназначен для монтажа на стандартную DIN-рейку.
Преобразователи измерительные линейных перемещений LPS, в зависимости от диапазона измерений, исполнения, типа присоединения, длины кабеля могут выпускаться в различных модификациях.
В зависимости от модификации, маркировка преобразователей проводится следующим образом:
LPS-ааа-bb-cc-dd,
где ааа - верхнее значение диапазона измерений; bb - исполнение (FS (свободный шток) или DS (направленный шток)); cc - тип разъема (СА (встроенный кабель) или С1 (разъем-радиальный)); dd - длина кабеля (хх - без кабеля, 02 - кабель 2 м, 05 - кабель 5 м, 07 - кабель 7 м, 10 - кабель 10 м).
Пример маркировки преобразователя с диапазоном измерения 220 мм с направленным штоком и встроенным кабелем 7 метров: LPS-220-DS-CA-07.

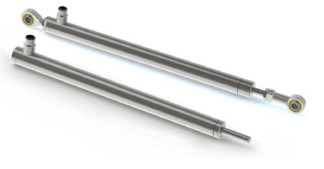

Общий вид преобразователей измерительных линейных перемещений LPS и блока BDT-07 приведен на рисунке 1.
а) пребразователи измерительные линейных б) блок BDT-07
перемещений LPS
Рисунок 1 - Общий вид преобразователей измерительных линейных перемещений LPS и
блока BDT
Защита от несанкционированного доступа предусмотрена в виде опломбирования наклейкой изготовителя корпуса блока преобразователя сигнала BDT-07 верхней крышки и боковой поверхности, корпус преобразователя выполнен неразборным.
Нанесение знака поверки на средство измерений не предусмотрено.
отсутствует.
Таблица 1 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, мм | От 0 до 110 От 0 до 220 От 0 до 330 |
| Пределы допускаемой основной приведенной к полному диапазону измерений погрешности при температуре 20 °С, % | ±3 |
| Пределы допускаемой дополнительной приведенной к полному диапазону измерений погрешности при изменении температуры на каждые 20°С от 20 °С, % | ±1 |
| Выходной сигнал: -силы постоянного тока, мА -постоянного напряжения, В | От 4 до 20 От -10 до +10 |
Таблица 2 - Габаритные размеры и масса
| Диапазон измерений, мм | Габаритные размеры (ДхШхВ), мм, не более | Масса без кабеля, кг, не более |
| Для преобразователя | ||
| От 0 до 110 | 405х20х46 | 0,7 |
| От 0 до 220 | 625х20х46 | 1,0 |
| От 0 до 330 | 845х20х46 | 1,4 |
| Для блока BDT-07 | ||
| - | 113,6х22,5х117,2 | 0,24 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение постоянного тока, В | От 20 до 26 |
| Условия эксплуатации: - температура окружающей среды для преобразователя и удлинительного кабеля, °С - температура окружающей среды для блока, °С - относительная влажность воздуха при температуре 20 °С, %, не более | От -40 до +135 От 0 до +55 95 |
| Средний срок службы, лет | 4 |
наносят на блок преобразования сигналов методом термопечати и на титульный лист эксплуатационной документации (руководство по эксплуатации, паспорт) типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Преобразователь | ПРГА.000401.01 | 1 шт. |
| Блок BDT-07 | ПРГА.000401.02 | 1 шт. |
| Кабель (по дополнительному заказу) | ПРГА.000401.03 | 1 шт. |
| Руководство по эксплуатации | ПРГА.000401.00 РЭ | 1 экз. |
| Паспорт | ПРГА.000401.00 ПС | 1 экз. |
| Методика поверки | МП 203-38-2020 | 1 экз. |
приведены в пункте 3.4 «Устройство, принцип работы и технические характеристики» руководства по эксплуатации.
ПРГА. 000401.00 ТУ «Преобразователь измерительный линейных перемещений LPS. Технические условия».
| Зарегистрировано поверок | 1085 |
| Поверителей | 5 |
| Актуальность данных | 06.12.2024 |
