| Номер в госреестре | 82714-21 |
| Наименование СИ | Гиря модульная массой 500 кг класса точности F2 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Воронежской области" (ФБУ "Воронежский ЦСМ"), г. Воронеж |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гиря модульная массой 500 кг класса точности F2 (далее - гиря) предназначена для хранения и передачи единицы массы в качестве рабочего эталона единицы массы 3-го разряда согласно Государственной поверочной схеме для средств измерений массы.
Принцип действия гири основан на пропорциональности ее веса и массы, воздействующей на твердую поверхность, на которой она находится.
Конструктивно гиря выполнена в форме цилиндра из нержавеющей стали аустенитно-го класса и состоит из дисков, скрепленных между собой при помощи двух осевых штанг, фиксирующих гаек и пластины с отверстием для перемещения гири (далее - крепление в сборе), а также подгоночного цилиндра.
Гиря состоит из тридцати восьми дисков, различающиеся между собой по массе и имеющие цифровую маркировку.
Подгоночная полость гири имеет цилиндрическую форму и представляет собой подгоночный цилиндр (далее — подгоночный цилиндр). Подгоночный цилиндр устанавливается в верхнюю часть гири в отверстия пяти дисков. Подгоночный цилиндр герметично закрывается крышкой со шлицем и запечатывается пломбой из свинца.

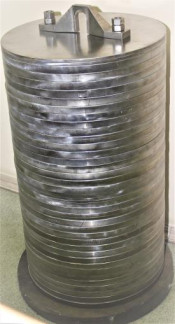

Общий вид гири и схема пломбировки от несанкционированного доступа приведены на рисунках 1-2.
Рисунок 2 — Место пломбировки от несанкционированного доступа
Знак поверки на гирю наносится в виде оттиска на пломбу подгоночного цилиндра по ГОСТ OIML R 111-1-2009.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ OIML R 111-1-2009 | F2 |
| Номинальное значение массы, кг | 500 |
| Пределы допускаемой абсолютной погрешности, г | ±8,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Значение остаточной магнитной индукции, мкТл, не более | 80 |
| Значение магнитной восприимчивости х, не более | 0,8 |
| Диапазон допускаемых значений плотности материала гирь, 103 кгм-3 | от 6,4 до 10,7 |
| Значение шероховатости поверхности гирь Rz/Ra, мкм, не более | 5/1 |
| Габаритные размеры, мм, не более (высота; диаметр) | 660;365 |
| Изменение температуры в течение 1 часа, °С не более | ±2 |
| Диапазон относительной влажности воздуха, % | от 40 до 60 |
| Средняя наработка до отказа, ч | 4000 |
| Средний срок службы, лет | 30 |
наносится в виде наклейки на футляр, а также типографским способом на титульный лист Руководства по эксплуатации.
Таблица 3 - Комплектность гири модульной массой 500 кг класса точности F2
| Наименование | Обозначение | Количество |
| Гиря | Гиря модульная класса точности F2 № 8 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2301-197-2021 | 1 экз. |
приведены в разделе 3 Руководства по эксплуатации.
ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов Ei, Е2, Fi, F2, Mi, M1-2, M2, M2-3 и Мз. Часть 1. Метрологические и технические требования»
Государственная поверочная схема для средств измерений массы, утвержденная Приказом Росстандарта от 29 декабря 2018 г. № 2818.
ТУ 28.29.83-001-02567277-2021 Гиря модульная массой 500 кг класса точности F2. Технические условия
