| Номер в госреестре | 82709-21 |
| Наименование СИ | Измерители скорости |
| Обозначение типа СИ | LSV |
| Изготовитель | Polytec GmbH, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители скорости LSV (далее - измерители) предназначены для бесконтактного измерения скорости перемещения материалов, движущихся относительно датчика (рулонных материалов, кабелей, труб).
Принцип действия измерителей основан на интерференционном методе измерения: оптический луч расщепляется в пространстве и создает в зоне измерений интерференционную решетку. Датчики генерируют излучение, при прохождении материала через зону измерения происходит его рассеивание микронеровностями движущейся поверхности. Фотодетектор принимает отраженный от объекта контроля и прошедший через интерференционную решетку световой сигнал и преобразует его в электрический сигнал, частота которого пропорциональна скорости.
Измерители состоят из датчика и клеммной коробки, соединенных между собой кабелем.
Клеммная коробка используется в качестве источника питания и центрального распределителя для разводки кабелей измерителя в промышленных условиях.
Измерители выпускаются в двух модификациях LSV-1000 и LSV-2100, которые отличаются метрологическими и техническими характеристиками, также модификация LSV-2100 может определять направление движения объекта и состояние покоя.
Модификация LSV-1000 выпускается в следующих исполнениях LSV-1000-20, LSV-1000-30, LSV-1000-50, LSV-1000-70, LSV-1000-100, LSV-1000-150, которые отличаются метрологическими характеристиками. Модификация LSV-2100 выпускается в следующих исполнениях LSV-2100-30, LSV-2100-50, LSV-2100-70, LSV-2100-100, LSV-2100-150, LSV-2100-200, LSV-2100-250, LSV-2100-300, которые отличаются метрологическими характеристиками.
Знак поверки наносится на свидетельство о поверке. При отсутствии свидетельства о поверке в бумажном виде - знак поверки не наносится. Заводские номера, обеспечивающие идентификацию каждого экземпляра измерителя, наносятся на табличку (шильд), установленную на тыльной стороне корпуса датчиков.
Общий вид измерителей представлен на рисунке 1.

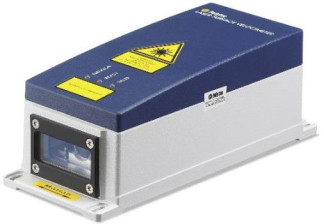

Рисунок 1 - Общий вид датчиков измерителей скорости LSV
Пломбирование измерителей не предусмотрено.
Установка встроенного в датчики программного обеспечения производится в заводских условиях и в процессе эксплуатации не может быть изменено. Конструкция датчиков исключает возможность несанкционированного влияния на встроенное программное обеспечение и измерительную информацию.
Внешнее программное обеспечение, устанавливаемое на персональном компьютере, предназначено для настройки, визуализации и сохранения измерительной информации, а также настройки параметров датчика под конкретные условия измерений.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077 - 2014.
Уровень защиты внешнего программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| для модификации LSV-1000 | для модификации LSV-2100 | |
| Идентификационное наименование ПО | LSV | |
| Номер версии (идентификационный номер) ПО | не ниже 3.11 | не ниже 4.10 |
| Цифровой идентификатор ПО | — | |
Таблица 2 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| для модификации LSV-1000 | для модификации LSV-2100 | |
| Идентификационное наименование ПО | Laser Surface Velocimeter | |
| Номер версии (идентификационный номер) ПО | не ниже 5.5 | |
| Цифровой идентификатор ПО | — | |
Таблица 3 - Метрологические характеристики измерителей модификации LSV-1000
| Наименование характеристики | Значения для исполнений | |||||
| LSV-1000-20 | LSV-1000-30 | LSV-1000-50 | LSV-1000-70 | LSV-1000-100 | LSV-1000-150 | |
| Расстояние от измерителя до поверхности, мм | 200 | 300 | 500 | 700 | 1000 | 1500 |
| Диапазон показаний скорости, м/мин | от 0,3 до 875 | от 0,53 до 1535 | от 0,8 до 2296 | от 1,05 до 3058 | от 1,43 до 4188 | от 2,11 до 6211 |
| Диапазон измерений скорости, м/мин | от 12 до 875 | от 12 до 1535 | от 12 до 2296 | от 12 до 3000 | ||
| Пределы допускаемой относительной погрешности измерений скорости, % | ±0,1 | |||||
Таблица 4 - Метрологические характеристики измерителей модификации LSV-2100
| Наименование характеристики | Значения для исполнений | |||||||
| LSV-2100- 30 | LSV-2100- 50 | LSV-2100- 70 | LSV-2100- 100 | LSV-2100- 150 | LSV-2100- 200 | LSV-2100- 250 | LSV-2100- 300 | |
| Расстояние от измерителя до поверхности, мм | 300 | 500 | 700 | 1000 | 1500 | 2000 | 2500 | 3000 |
| Диапазон показаний скорости, м/мин | от 0,0 до 7700 | от 0,0 до 10000 | от 0,0 до 12300 | от 0,0 до 14600 | ||||
| Диапазон измерений скорости, м/мин | от 12 до 3000 | |||||||
| Пределы допускаемой относительной погрешности измерений скорости, % | ±0,1 | |||||||
| Наименование характеристики | Значение для модификаций | |
| LSV-1000 | LSV-2100 | |
| Параметры электрического питания датчика: | ||
| - напряжение постоянного тока, В | от 18 до 30 | |
| Параметры электрического питания клеммной коробки: | ||
| - напряжение переменного тока, В | 220 ± 22 | |
| - частота переменного тока, Г ц | 50 ± 1 | |
| Потребляемая мощность датчика, Вт, не более | 15 | 20 |
| Потребляемая мощность клеммной коробки, Вт, не | ||
| более | 92 | 92 |
| Габаритные размеры датчика, мм, не более | ||
| - высота | 110 | |
| - ширина | 120 | |
| - длина | 300 | |
| Габаритные размеры клеммной коробки, мм, не более | ||
| - высота | 195 | |
| - ширина | 300 | |
| - длина | 410 | |
| Масса, кг, не более | ||
| - датчика | 4,3 | |
| - клеммной коробки | 7,4 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от 0 до +45 | |
| - относительная влажность, %, не более | 80 | |
| Срок службы, лет, не менее | 8 | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Измеритель скорости LSV в составе: - датчик - клеммная коробка | LSV 1000, LSV 2100 LSV-A-110 | 1 шт. по заказу |
| Программное обеспечение на USB-носителе | 1 шт. | |
| Выключатель с ключом | LSV-A-115 | 1 шт. |
| Монтажный набор | LSV | 1 шт. |
| Комплект инструментов | по заказу | |
| Кабели | по заказу | |
| Руководство по эксплуатации LSV-2100 | 1 экз. | |
| Руководство по эксплуатации LSV-1000 | 1 экз. | |
| Руководство для программы Laser Surface Velocimeter (на USB-носителе) | 1 экз. | |
| ГСИ. Измерители скорости LSV. Методика поверки | МП 05-261-2021 | 1 экз. |
приведены в разделе 4 Руководства для программы Laser Surface Velocimeter.
Техническая документация Polytec GmbH, Германия
