Приборы приемно-контрольные пожарные и управления ЭЛАР-ПК, 82436-21

Приборы приемно-контрольные пожарные и управления «ЭЛАР-ПК» (далее - ППКПиУ «ЭЛАР-ПК») представляют собой программно-технические комплексы, предназначенные для измерительных преобразований сигналов силы и напряжения постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления, а также сигналов напряжения переменного электрического тока, приема и обработки дискретных сигналов, формирования управляющих дискретных сигналов по алгоритмам управления на основе измерений параметров пожарной автоматики и по командам оператора.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	82436-21
Наименование СИ	Приборы приемно-контрольные пожарные и управления
Обозначение типа СИ	ЭЛАР-ПК
Изготовитель	ООО внедренческая фирма "ЭЛНА", г. Москва
Год регистрации	2021
Срок свидетельства	04.08.2026
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

ППКПиУ «ЭЛАР-ПК» предназначены:

- для приема, обработки и отображения сигналов от пожарных извещателей и иных устройств, взаимодействующих с ППКПиУ;

- для управления исполнительными устройствами автоматических средств противопожарной защиты и выдачи команд управления в системы управления инженерным и технологическим оборудованием;

- для контроля целостности и функционирования линий связи между ППКПиУ и пожарными извещателями;

- для контроля целостности и функционирования линий связи между ППКПиУ и исполнительными устройствами.

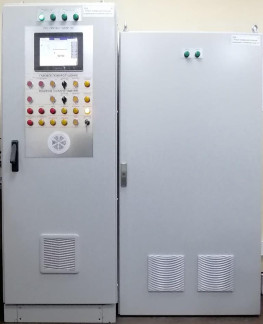

ППКПиУ «ЭЛАР-ПК» являются проектно-компонуемыми средствами измерений и могут изготавливаться в различных модификациях, в зависимости от особенностей защищаемого объекта. В состав ППКПиУ, независимо от конструктивного исполнения, включает в свой состав:

- контроллер с модулями ввода/вывода;

- панель сигнализации и управления (ПСУ), состоящая из сенсорной панели, звукового сигнализатора, единичных световых индикаторов и отдельных коммутирующих элеметров;

- средства связи с системами управления инженерным и технологическим оборудованием, поддерживающие открытые протоколы обмена информацией и стандартные интерфейсы.

Измерительные каналы (ИК) ППКПиУ «ЭЛАР-ПК» могут состоять из:

- промежуточных измерительных преобразователей, указанных в таблице 2 и осуществляющих преобразования входных сигналов и гальваническую развязку входных цепей комплексов от внешних первичных измерительных преобразователей (наличие промежуточных измерительных преобразователей в ИК определяется заказом, допускается исполнение ИК без промежуточных измерительных преобразователей);

- контроллеров с аналоговыми модулями ввода/вывода, указанных в таблице 1 и реализующих аналого-цифровое и цифро-аналоговое преобразование;

- АРМ оператора, предназначенного для выполнения функций представления оперативной и архивной информации о работе технологического оборудования, а также функций задания режимов и параметров работы оборудования.

Примечание: состав ИК и перечень ИК в составе ППКПиУ «ЭЛАР-ПК» определяется заказом.

Наименование и тип

Модули ввода/вывода аналоговых сигналов
