| Номер в госреестре | 82283-21 |
| Наименование СИ | Регистратор электрического напряжения многоканальный |
| Обозначение типа СИ | DAS1600 |
| Изготовитель | Компания "Sefram Instruments SAS", Франция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистратор электрического напряжения многоканальный DAS1600 (далее -регистратор) предназначен для измерения, записи, хранения и математической обработки значений электрического напряжения и частоты сигналов, в том числе с выхода измерительных преобразователей неэлектрических величин.
Принцип действия основан на усилении/ослаблении входного электрического напряжения, его аналого-цифровом преобразовании, записи измеренных значений во внутреннюю память, математической обработке и выводе измерительной информации на дисплей регистратора и внешние устройства.
Регистратор позволяет производить анализ сигналов с отображением результатов в форме таблиц, осциллограмм, спектрограмм, гистограмм и в других представлениях, заданных пользователем.
Управление регистратором осуществляется:
- вручную через меню на цветном сенсорном дисплее или при помощи манипулятора «мышь», подключаемого к порту USB регистратора;
- дистанционно по интерфейсу Ethernet 10/100 BASE-T через порт RJ45 на задней панели.
Регистратор содержит семь модулей (плат) трех типов, которые устанавливаются в слоты верхней панели регистратора, от одного до шести модулей одновременно:
- три универсальных модуля 984401000 с изолированными каналами, по 6 каналов в каждом;
- два мультиплексных модуля 984402000 с дифференциальными неизолированными каналами, по 12 каналов в каждом;
- два модуля 984402500 с дифференциальными изолированными каналами, по 6 каналов в каждом.
Каналы модулей 984401000 - независимые и гальванически развязаны между собой. Они позволяют измерять напряжение и частоту входных сигналов, а также температуру при подключении термоэлектрических преобразователей.
Каналы модулей 984402000 коммутируются на общий аналого-цифровой преобразователь и позволяют измерять напряжение и температуру при подключении термоэлектрических преобразователей и термопреобразователей сопротивления.
Каналы модулей 984402500 - независимые и изолированные. Они предназначены для измерения напряжения, в том числе в тензометрических мостах, и температуры при подключении термоэлектрических преобразователей и термопреобразователей сопротивления. Имеется отдельный источник напряжения питания мостовых схем с выбором пользовательского значения напряжения.

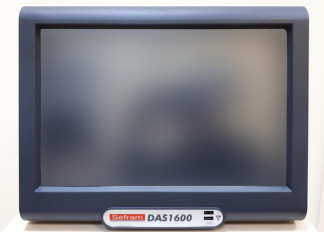

Конструкция регистратора представляет собой моноблок в настольном исполнении. Общий вид лицевой (передней), задней и верхней панели регистратора показаны на рисунках 1 - 3.
На корпусе регистратора отсутствуют элементы регулировки и подстройки, доступные пользователю. Пломбирование регистратора не предусмотрено.
Заводской (серийный) номер регистратора указан на самоклеющейся этикетке, помещенной на задней панели регистратора (рисунок 2).
Место нанесения знака утверждения типа находится на задней панели, а место нанесения знака поверки предусмотрено на верхней панели регистратора (рисунок 3). Знаки утверждения типа и поверки наносятся пользователем в виде самоклеющихся этикеток.
Встроенное программное обеспечение “DAS1600 Firmware” служит для управления режимами работы и отображения измерительной информации, его метрологически значимая часть предназначена для отображения и записи измеряемых значений величин. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | DAS1600 Firmware |
| Номер версии (идентификационный номер) | 1.12 и выше |
Метрологические и технические характеристики представлены в таблицах 2, 3.
| Наименование | Значение |
| 1 | 2 |
| УНИВЕРСАЛЬНЫЕ МОДУЛИ 984401000 С ИЗОЛИРОВАННЫМИ КАНАЛАМИ | |
| Количество каналов | 6 |
| Разрядность аналого-цифрового преобразователя, бит | 14 |
| Максимальная скорость выборки (частота дискретизации), 1/с | 1-106 |
| Измерение напряжения | |
| Пределы поддиапазонов измерения напряжения Ur, В | от 0,001 до 1000 |
| Диапазон установки постоянного напряжения смещения U0, В | ±500 |
| Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, В | ±(1-10-3-Ur + 10-10-6 + 2-10-3-U0) |
| Максимально допустимое значение входного напряжения (амплитуда пик-пик), В | 500 |
| Входное сопротивление, МОм | |
| поддиапазоны с пределом менее 1 В | 25 |
| поддиапазоны с пределом 1 В и более | 1,0 |
| Полоса пропускания по уровню -3 дБ, кГц | |
| поддиапазоны с пределом более 1 В | 100 |
| поддиапазоны с пределом от 50 мВ до 1 В включ. поддиапазоны с пределом от 10 мВ до 50 мВ включ. поддиапазоны с пределом менее 10 мВ | 50 |
| 30 | |
| 20 | |
| Частота среза фильтров, Гц | от 0,01 до 10000 |
| Измерение частоты | |
| Пределы поддиапазонов измерения частоты, кГц | от 0,01 до 100 |
| Пределы допускаемой относительной приведенной погрешности 1) измерения частоты, % | ±0,2 |
| Измерение температуры | |
| Подключаемые типы термоэлектрических преобразователей | J; K; T; S; B; E; N; W5 |
| Абсолютная погрешность температуры компенсации холодного спая, °С | ±1,25 |
| © R ИА СК 0 0И 0 (N <i 0 4Ы 4Н 8 9Н И ВА УЛ РОВ Д ИР ОЛ М ОЛ а § йй В ЛЕК ТИ ЛЬТ У М | ФЕРЕНЦИАЛЬНЫМИ [АМИ |
| Количество каналов | 12 |
| Разрядность аналого-цифрового преобразователя, бит | 16 |
| Максимальная скорость выборки (частота дискретизации), 1/с | 5-103 |
| Измерение напряжения | |
| Пределы поддиапазонов измерения напряжения Ur, В | от 0,001 до 50 |
| Диапазон установки постоянного напряжения смещения U0, В | ±25 |
| Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, В | ±(1-10-3-Ur + 10-10-6 + 1-10-3-U0) |
| Максимально допустимое значение входного напряжения (амплитуда пик-пик), В | 48 |
| 1) к пределу поддиапазона, типовое справочное значение | |
| 1 | 2 |
| Входное сопротивление, МОм | |
| поддиапазоны с пределом 2 В и менее | 10 |
| поддиапазоны с пределом более 2 В | 2,0 |
| Полоса пропускания по уровню -3 дБ, Гц | 1000 |
| Частота среза фильтров, Гц | от 0,01 до 100 |
| Измерение температуры | |
| Подключаемые типы преобразователей | |
| термоэлектрические преобразователи | J; K; T; S; B; E; N; W5 |
| термопреобразователи сопротивления | PT100 |
| Абсолютная погрешность температуры компенсации холодного спая, °С | ±1,25 |
| МОДУЛИ 984402500 С ДИФФЕРЕНЦИАЛЬНЫМИ ИЗОЛИРОВАННЫМИ КАНАЛАМИ | |
| Количество каналов | 6 |
| Разрядность аналого-цифрового преобразователя, бит | 16 |
| Максимальная скорость выборки (частота дискретизации), 1/с | 1-105 |
| Измерение напряжения | |
| Пределы поддиапазонов измерения напряжения Ur, В | от 0,001 до 50 |
| Диапазон установки постоянного напряжения смещения Uo, В | ±50 |
| Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, В | ±(1-10-3-Ur + 10-10-6 + Ы0-3Щ |
| Максимально допустимое значение входного напряжения (амплитуда пик-пик), В | 50 |
| Входное сопротивление, МОм | |
| поддиапазоны с пределом менее 1 В | 2,0 |
| поддиапазоны с пределом 1 В и более | 1,0 |
| Полоса пропускания по уровню -3 дБ, кГц | 18 |
| Частота среза фильтров, Гц | от 0,01 до 1000 |
| Измерение температуры | |
| Подключаемые типы термоэлектрических преобразователей термоэлектрические преобразователи термопреобразователи сопротивления | J; K; T; S; B; E; N; W5 PT100 |
| Абсолютная погрешность температуры компенсации холодного спая, °С | ±1,25 |
| Наименование | Значение |
| Напряжение сети переменного тока, В | от 99 до 264 |
| Номинальное значение частоты сети переменного тока, Гц | от 47 до 63 |
| Максимальная потребляемая мощность, В-А | 55 |
| Габаритные размеры, мм | |
| высота | 298 |
| ширина | 394 |
| глубина | 295 |
| Масса, кг, не более | 10,0 |
| Рабочие условия применения | |
| температура окружающего воздуха, °C | от 15 до 30 |
| относительная влажность воздуха, %, не более | 80 |
наносится на заднюю панель корпуса в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность регистратора
| Наименование и обозначение | Кол-во |
| Регистратор электрического напряжения многоканальный DAS1600 с модулями: 984401000 - 3 шт., 984402000 - 2 шт., 984402500 - 2 шт. | 1 шт. |
| Кабель сетевой | 1 шт. |
| Соединительный разъем 25-pin | 1 шт. |
| Манипулятор «мышь» | 1 шт. |
| Фильтр на разъем RJ45 | 1 шт. |
| Пара измерительных кабелей (красный, черный) “banana” | 18 шт. |
| Терминальный блок для модулей 984402000 | 24 шт. |
| Терминальный блок для модулей 984402500 | 12 шт. |
| Руководство по эксплуатации M1600001A/10/1.10.0R | 1 шт. |
| Методика поверки DAS1600/МП-2021 | 1 шт. |
приведены в разделах 3 - 11 эксплуатационного документа.
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (приказ Росстандарта от 30.12.2019 г. № 3457) Техническая документация компании “Sefram Instruments SAS”, Франция
