| Номер в госреестре | 82239-21 |
| Наименование СИ | Уровнемеры буйковые |
| Обозначение типа СИ | 249 |
| Изготовитель | "Fisher Controls International LLC", США. Производственные площадки: Фирма "Emerson Process Management Magyarorszag Kft", Венгрия; Фирма "Emerson Process Management", Франция |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой основной абсолютной погрешности измерений уровня (границы раздела сред) ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой основной абсолютной погрешности измерений уровня (границы раздела сред) свыше |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры буйковые 249 (далее по тексту - уровнемеры) предназначены для непрерывного измерения уровня жидкости или уровня границы раздела жидкостей в резервуарах и технологических аппаратах.
Принцип действия уровнемеров основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.
Уровнемеры состоят из датчика уровня и преобразователя (пневматический контроллер серии 2500 или цифровой контроллер серии DLC3100).
Датчики уровня состоят из буйка, рычага буйка, торсионной трубки, камеры.
Преобразователи монтируются на рычаге торсионной трубки датчика уровня.
При изменении уровня жидкости или уровня границы раздела жидкостей происходит смещение буйка, которое приводит к повороту торсионной трубки (угол поворота пропорционален изменению выталкивающей силы, воздействующей на буек). Изменение выталкивающей силы через торсионную трубку передается к преобразователю, где преобразуется в выходной сигнал, пропорциональный изменению уровня жидкости:
- аналоговый или цифровой (цифровой контроллер серии DLC3100),
- пневматический (пневматический контроллер серии 2500).
Цифровой контроллер серии DLC3100 может передавать информацию в цифровом виде по протоколу HART.
Датчики уровня имеют две модификации:
- датчики с выносной камерой, внутри которой установлен буек, соединенный с торсионной трубкой при помощи стержня (исполнения 249, 249В, 249BF, 249С, 249К, 249L);
- датчики бескамерные (исполнения 249ВР, 249Р, 249СР, 249V, 249W).
Уровнемеры без выносной камеры монтируются сверху или на стенке резервуара через
предусмотренное для этого соединение, при этом буек контактирует с контролируемой жидкостью в резервуаре.
Уровнемеры с буйком, установленным внутри выносной камеры, монтируются на стенке резервуара таким образом, что в камере создаются условия, аналогичные условиям в резервуаре.
Пневматические контроллеры серии 2500 различаются режимом работы:
- прямого действия (выходной сигнал увеличивается при увеличении уровня жидкости), исполнения 2500, 2500С, 2502, 2502С, 2502F, 2500Т, 2500ТС, 2500S, 2500SC, 2503:
- обратного действия (выходной сигнал уменьшается при увеличении уровня жидкости), исполнения 2500R, 2500CR, 2502R, 2502CR, 2502FR, 2500TR, 2500TCR, 2500SR.
Дополнительно уровнемеры могут быть оснащены визуальным индикатором выходного сигнала и теплоизолятором.
Внешний вид уровнемеров представлен на рисунке 1.
Пломбирование уровнемеров не предусмотрено.
а) б)

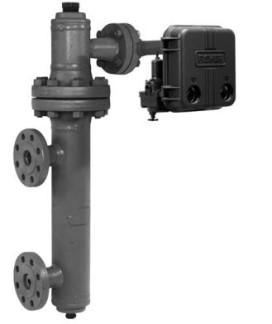

Рисунок 1 - Внешний вид уровнемеров буйковых 249
а) - внешний вид уровнемера буйкового 249 с датчиком уровня в виде выносной камеры и
преобразователем (пневматический контроллер серии 2500),
б) - внешний вид уровнемера буйкового 249 с датчиком уровня в виде выносной камеры и
преобразователем (цифровой контроллер серии DLC3100)
Уровнемеры с контроллером DLC3100 содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, передачи записи данных измерения, самодиагностики. ПО уровнемеров неизменяемое и несчитываемое.
Метрологические характеристики уровнемеров нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 130D, 130F |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.9 |
| Цифровой идентификатор ПО | --- |
| Таблица 2 - Метрологические характеристики | ||
| Наименование характеристик | Значение | |
| Серия преобразователя | 2500 DLC3100 | |
| Верхние пределы измерений уровня и уровня раздела сред жидкостей, мм | от 356 до 3048 | |
| Нижний предел измерений уровня и уровня раздела сред жидкостей, мм | 0 | |
| Пределы допускаемой основной приведенной погрешности измерений уровня и уровня границы раздела двух сред у, выраженной по отношению к диапазону измерений, % | ±1,0 | ±0,45 |
| Зона нечувствительности, в процентном отношении к диапазону измерений, %, не более | 0,05 | |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня и уровня границы раздела двух сред, выраженной по отношению к диапазону измерений, %: а) при отклонении температуры окружающего воздуха от нормальных условий измерений, на каждые 10 °С: б) при отклонении температуры измеряемой среды от нормальных условий измерений, на каждые At °С в) при отклонении напряжения питания на каждые 1 В, % | ±1 ,5 —h В At измРж х100% * h max | ±0,02 —h В At измРж х100% * h max ±0,2 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - температура измеряемой среды, °С | от +15 до +25 от +15 до +25 | |
| * Иизм - измеренное значение уровня по показаниям уровнемера, мм; hmax - верхний предел измерений уровня, мм; вж - коэффициент объемного расширения жидкости, °С-1; At - значение отклонения температуры от нормальных условий измерений, °С, At ~ tж2 — tж1 где £ж1 - температура измеряемой жидкости нормальная, °С; t-жг - температура измеряемой жидкости конечная, °С. | ||
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристик | Значение |
| Условия эксплуатации: | |
| - диапазон температур окружающего воздуха, °С | от -40 до +80* |
| - диапазон температур измеряемой среды, °С | от -198 до +427 |
| - относительная влажность окружающего воздуха, %, не | |
| более | 95 |
| - диапазон атмосферного давления, кПа | от 84,0 до 106,7 |
| Выходной сигнал преобразователя (цифровой контроллер серии DLC3100): | |
| - аналоговый | 4-20 мА |
| - цифровой | HART |
| Наименование характеристик | Значение | |
| Выходной сигнал преобразователя (пневматический контроллер серии 2500): - пневматический, кПа | от 20 до 400 | |
| Диапазон напряжения питания постоянного тока, В | От 12 до 30 (от 17,75 при использовании HART-коммуникатора) | |
| Габаритные размеры (ДхШхВ), мм, не более: датчик уровня (без буйка и выносной камеры)** преобразователь 2500 контроллер DLC3100 | 300х370х230 240х257х224 155х167х200 | |
| Масса, кг, не более: датчик уровня (без буйка и выносной камеры)** преобразователь 2500 контроллер DLC3100 | 29 кг 5 кг 3,45 кг | |
| Средний срок службы, лет | 30 | |
| Маркировка взрывозащиты: | для газовых сред | для пылевых сред |
| датчик уровня | II Gb c T* X / | [II Db c T* X |
| преобразователь 2500 | II Gb c T* X / III Db c T* X | |
| контроллер DLC3100 | 0Ex ia IIC T6 Ga X | Ex ia IIIC T85 oC Da |
| 0Ex ia IIC Т5 Ga X | Ex ia IIIC T100 oC Da | |
| 1Ех db IIO T6 Gb X | Ex tb IIIC T78 oC Db | |
| 1Ех db IIO T5 Gb X | - | |
| Примечания: * - ЖК-дисплей функционирует при температуре от минус 20 до плюс 70 °С. При температуре ниже минус 20 °С и выше плюс 70 °С исчезает индикация на дисплее, дисплей восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С и выше 70 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал; ** - Габаритные размеры и масса буйка/камеры в соответствии с технической документацией производителя в зависимости от заказанного диапазона измерений. | ||
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемеры буйковые 249 | 1 шт. | |
| Руководство по эксплуатации | 1 экз.* | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 208-032-2020 | 1 экз.* |
| * - допускается поставлять один экземпляр в один адрес отгрузки | ||
приведены в разделе «Описание» руководства по эксплуатации «Уровнемеры буйковые 249».
Приказ Росстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Техническая документация «Fisher Controls International LLC», США
