| Номер в госреестре | 82139-21 |
| Наименование СИ | Течеискатель масс-спектрометрический гелиевый |
| Обозначение типа СИ | ASM 310 |
| Изготовитель | Компания "adixen Vacuum Products by Pfeiffer Vacuum", Франция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Течеискатель масс-спектрометрический гелиевый ASM 310 (далее - течеискатель) предназначен для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов.
Принцип действия течеискателя основан на измерении ионного тока, пропорционального количеству ионизированных молекул пробного газа (по умолчанию -гелия), в ионном коллекторе течеискателя. Молекулы газа, попадая в масс-спектрометр, ионизируются ионным источником. Данные положительно заряженные частицы ускоряются в магнитном поле по окружности, радиус которой зависит от относительной атомной массы иона. При выборе в качестве пробного газа гелия (по умолчанию) только ионы гелия могут проходить через фильтр и достигать ионного коллектора, на котором измеряется поток ионов, в виде электрического сигнала.
В корпусе течеискателя находятся масс-спектрометрический анализатор, настроенный на регистрацию ионов гелия в качестве пробного газа, вакуумная система, электроника течеискателя и интерфейс оператора (жидкокристаллический дисплей). Подключение испытуемого объекта к вакуумной системе течеискателя осуществляется с помощью присоединительного фланца (испытательный порт), расположенного на верхней панели корпуса течеискателя.
Течеискатель функционирует в следующих режимах работы: «Вакуум. метод» («Hard Vacuum») - высоковакуумный метод проверки и «Метод щупа» («Sniffer») - метод проверки щупом. В режиме «Вакуум. метод» пробный газ поступает на вход течеискателя. В режиме «Метод щупа» пробный газ откачивается ручкой-детектором.
Пломбирование течеискателя не предусмотрено.
Заводской номер течеискателя наносится на заднюю панель течеискателя.
Общий вид течеискателя представлен на рисунке 1.

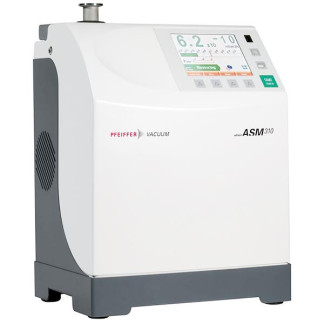

Рисунок 1 - Общий вид течеискателя масс-спектрометрического гелиевого ASM 310
И
Течеискатель имеет встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием либо смесью газов, содержащих гелий.
ПО течеискателя выполняет следующие функции:
- управление работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов);
- управление работой масс-спектрометрического анализатора (определение чувствительности, настройка на пик гелия);
- сбор, обработка и передача измерительной информации на устройство вывода;
- отображение измерительной информации;
- автоматическая диагностика состояния течеискателя.
Идентификационные данные ПО представлены в таблице 1.
Информация о версии ПО доступна при включении течеискателя и в меню «Информ.».
Влияние ПО течеискателя учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений течеискателей - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| LCD | CPU | CELL | |
| Идентификационное наименование ПО | ASM 310 | ||
| Номер версии (идентификационный номер) ПО, не ниже | 2.0.00 | 2.0.01 | 2.0.00 |
| Цифровой идентификатор ПО | - | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений потока газа в вакууме по входу течеискателя в режиме «Вакуум. метод», Пам3/с* | от 5 10-11 до 110-6 |
| Диапазон показаний потока газа в вакууме по входу течеискателя в режиме «Вакуум. метод», Пам3/с* | от 5 10-13 до 110-1 |
| Диапазон показаний потока газа в вакууме при работе в режиме «Метод щупа», Пам3/с* | от 1-10-8 до 1-10-1 |
| Пределы допускаемой относительной погрешности измерений потока газа в вакууме по входу течеискателя в режиме «Вакуум. метод», % | ±50 |
| *Производная единица величины потока газа в вакууме Па-м3/с образована в соответствии с п. 5.2.1 ГОСТ 8.417-2002 на основании уравнения связи (измерений), полученного из уравнения состояния идеального газа. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 90 до 240 50/60 |
| Потребляемая мощность, ВА, не более | 300 |
| Габаритные размеры мм, не более (высота; ширина; длина) | 448; 350; 254 |
| Масса, кг, не более | 21 |
| Условия эксплуатации: - диапазон рабочих температур окружающего воздуха, °С - относительная влажность воздуха (без конденсации), %, не более - атмосферное давление, кПа | от +10 до +35 80 от 84 до 106,7 |
| Средняя наработка на отказ, ч | 15000 |
| Средний срок службы, лет | 10 |
Таблица 4 - Комплектность течеискателя
| Наименование | Обозначение | Количество |
| Течеискатель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 231-0083-2020 | 1 экз. |
приведены в документе «Течеискатель масс-спектрометрический гелиевый ASM 310. Руководство по эксплуатации».
ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности
Техническая документация компании «adixen Vacuum Products by Pfeiffer Vacuum», Франция
