| Номер в госреестре | 82045-21 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | Акционерное общество нефтегазовой промышленно-строительной компании "Металлостройконструкция" (АО НПСК "Металлостройконструкция"), г. Нижний Новгород |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-50 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблице резервуара.
Резервуар РГС-50 представляет собой сварную горизонтальную цилиндрическую конструкции наземного исполнения.
Резервуар оборудован дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта, оснащен боковой металлической лестницей, по периметру которой установлено ограждение, а также молниезащитой и защитой от статического электричества.
Фундамент резервуара соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуар горизонтальный стальной цилиндрический РГС-50 расположен на территории головной насосной станции № 2 (ГНС-2) завода по подготовке конденсата к транспорту (ЗПКТ), филиала ООО «Газпром переработка» по адресу: Россия, ЯНАО, г. Новый Уренгой, Пуровский район, южнее 300 метров от УКПГ-2В.

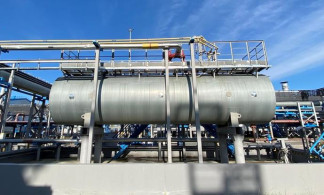

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Общий вид резервуара горизонтального стального цилиндрического РГС-50 зав. № 12-15.0024 представлен на рисунке 1.
Пломбирование резервуара горизонтального стального цилиндрического РГС-50 не предусмотрено.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-50 |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 40 до + 50 от 84 до 106,7 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-50 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в паспорте, раздел 1
Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГС-50
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 13.06.2025 |
